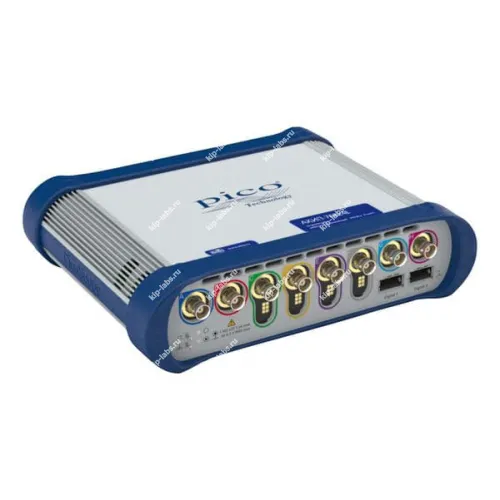

USB осциллограф АКИП-76824E

Описание модели: USB осциллограф АКИП-76824E

USB осциллограф АКИП-76824E производства АКИП предназначен для записи и анализа электрических сигналов, при этом подключение к компьютеру выполняется через USB-интерфейс.

Аппарат рассчитан на работу с разнообразными источниками сигналов. Кроме того, осциллографы этого класса находят применение как в лабораторной практике, так и в полевых измерениях.

При необходимости прибор допускает интеграцию с внешними интерфейсами, такими как RS-232C, что обеспечивает дополнительную гибкость при построении измерительных систем.

Доступные режимы регистрации и интерфейсы следует учитывать при планировании измерительных задач. Это помогает сформировать оптимальную конфигурацию оборудования.

Преимущества

• USB-порт компактного форм-фактора обеспечивает передачу данных и питание от ПК.
• Упрощённый процесс захвата и хранения осциллограмм для последующего анализа.
• Небольшой потребляемый ток при автономной работе, что повышает пригодность для полевых измерений.
• Кроме того, устройство отличается простотой установки и настройки для типовых измерительных задач.

Область применения

• Проверка аналоговых и цифровых электронных схем.
• Наладка и диагностика промышленных и лабораторных стендов.
• Использование в учебных лабораториях и практических занятиях.
• Также прибор применим для оперативного контроля и архивирования сигналов в сервисных службах.

Описание USB осциллографа АКИП-76824E:

USB осциллограф АКИП-76824E - прибор «5 в 1» - осциллограф, анализатор спектра, функциональный генератор, генератор СПФ, анализатор последовательных данных. Максимальный объем 4 ГБ при использовании PicoSDK. Четыре пассивных пробника (500 МГц) в стандартной комплектации.

Цифровая регистрация на ПК (stream mode): дискретизация 20 Мвыб/с при использовании интерфейса USB3.0 и ПО PicoScope 6, при использовании пакета PicoSDK максимальная частота дискретизации до 312 Мвыб/с при 8-битном разрешением и 156 Мвыб/с в режиме 10/12 битного разрешения.

USB-осциллографы с прикладным программным обеспечением PicoScope 6 идеально подходят для инженеров-конструкторов, работающих с высокопроизводительными встроенными системами, обработкой сигналов, силовой электроникой, мехатроникой и автомобильной электроникой, а также для исследователей и ученых, работающих со сложными процессами в физических лабораториях, например, в области ускорителей частиц и аналогичных областях.

Интерфейс прикладного программирования (API) обеспечивает программный доступ ко всему набору расширенных аппаратных функций и может использоваться для разработки разнообразных пользовательских и OEM-приложений.

Отличительные особенности АКИП-76824E:

• Функциональный генератор: до 50 МГц/ 5 В п-п (одновременно с осциллографом!)
• Генератор сигналов СПФ: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
• Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания (одновременно с осциллографом!)
• Декодирование сигналов (23 протокола): ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
• Математика: 35 функций (4 оператора)
• Допусковый контроль: тест по маске (рисование, табличные данные, профиль входного сигнала, импорт данных)
• Питание от сетевого адаптера 12 В/ 7 А
• Интерфейс USB 3.0

Технические характеристики USB осциллографа АКИП-76824E:

Комплект поставки АКИП-76824E:
