- Производитель: Hantek
- Код товара: 12437
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
8 550₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO6022BL

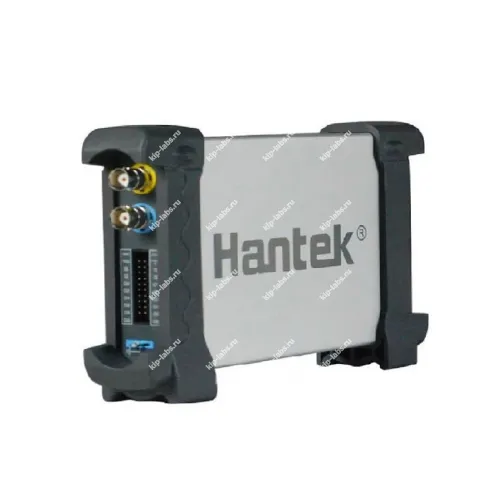

Описание модели: Hantek DSO6022BL USB осциллограф
Прибор Hantek DSO6022BL используют для проведения заводских испытаний, задач проектирования и разработки; он также применяется при проверке и отладке аналоговых схем, при этом нередко служит в учебных целях.
Это USB-осциллограф с питанием по интерфейсу USB 2.0, поэтому внешний источник питания не требуется. Кроме того, модель хорошо подходит для работы с портативными компьютерами, а корпус изготовлен из алюминия; подробности можно найти в разделе осциллографы.
Программная часть совместима с Windows XP, VISTA, 7, 8, 10 и с Android через HSCOPE, что позволяет интегрировать прибор в разные программные окружения. Также захваченные данные сохраняются в текстовых файлах, в форматах jpg/bmp и в файлах MS Excel/Word; при необходимости к одному ПК можно подключать сразу несколько таких устройств.
Дополнительно стоит отметить, что возможность дискретной фиксации сигналов и гибкая программная обработка оказываются полезными при серийных испытаниях и анализе.
Преимущества
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
- ОС: Windows XP ,VISTA, 7,8,10, Android (HSCOPE).
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- К одному компьютеру можно подключать несколько устройств
Область применения
- Заводские и производственные испытания оборудования.
- Этапы разработки и проектирования электронных устройств.
- Проверка, тестирование и устранение неисправностей в аналоговых цепях.
- Образовательные и учебные занятия по электронике.
Комплект поставки Hantek DSO-6022BL:
- USB осциллограф Hantek DSO-6022BL - 1 шт
- Инструкция по эксплуатации - 1 шт
- Диск с ПО - 1 шт
- USB кабель - 1 шт
- Н абор зажимов для перемычек - 10 шт
- Соединительный кабель - 2 шт
- Щупы для осциллографа - 2 шт
Технические характеристики осциллографа Hantek DSO-6022BL:
| Параметр | Значение |
|---|---|
| Характеристики USB осциллографа | |
| Полоса пропускания | 20 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | в одноканальном режиме 48 МВыб / с в двухканальном режиме 24 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 35 В |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 5000 с / дел |
| Размер буфера | 1 М |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Диапазон вертикального смещения | 20 мВ ~ 5 В / дел 200 мВ ~ 50 В / дел 2 В ~ 500 В / дел 20 В ~ 5 кВ / дел |
| Диапазон смещения | ± 4 дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3 % |
| Математические функции | сложение, вычитание, умножение, деление |
| Вертикальная развёртка | 20 мВ / дел - 5 В / дел |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, однократный |
| Тип триггера | по нарастающему фронту по спадающему фронту |
| Точность триггера | ± 4 дел |
| Чувствительность триггера | 0,02 дел |
| Источник триггера | CH1, CH2 |
| Система измерения | |
| Автоматические измерения | положительный выброс, отрицательный выброс, среднее значение цикла, среднеквадратичное значение цикла, период, частота, положительная ширина импульса, отрицательная ширина импульса, время нарастания (10% ~ 90%), время спада (10% ~ 90%), положительный коэффициент заполнения, отрицательный рабочий цикл |
| Логический анализатор | |
| Количество каналов | 16 |
| Пропускная способность | 10 МГц |
| Max импеданс | 1 МОм, 7.5 пФ |
| Max напряжение | 0 В - 5.5 В |
| Совместимый вход | TTL, LVTTL, CMOS |
| Глубина памяти | 1 М / CH |
| Общие характеристики | |
| Интерфейс передачи данных | USB 2.0 |
| Источник питания | не требуется внешнего источника питания, питается от USB |
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Габариты | 200 мм х 100 мм х 35 мм |
| Вес нетто | 300 г |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
