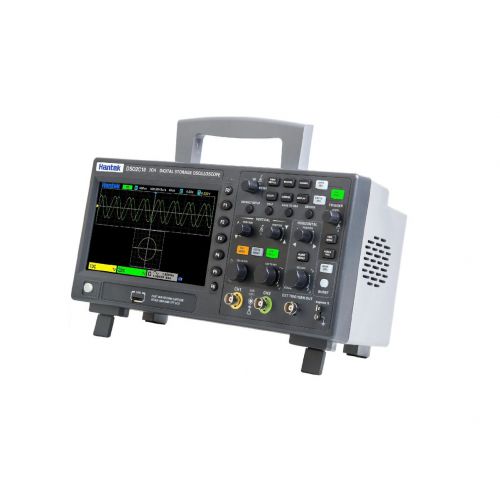

Hantek DSO2C15 настольный осциллограф

Описание модели: Hantek DSO2C15 настольный осциллограф

Модель Hantek DSO2C15 - двухканальный настольный осциллограф от Hantek, оснащённый полосой пропускания 150 МГц на каждый канал и запасом памяти 8М точек; при этом пиковая скорость выборки достигает 1 ГВ/с.

В приборе встроен функциональный генератор до 25 МГц с 12-битным разрешением и возможностью формирования произвольных форм на 200МВ/с, также реализованы режимы захвата и декодирования протоколов RS232/UART, I2C, SPI, CAN и LIN. При необходимости подробности по использованию и применению можно найти в разделе осциллографы.

Преимущества

• Встроенный функциональный генератор с частотой до 25 МГц, 12-битным разрешением и поддержкой произвольных сигналов на 200МВ/с.
• Высокая скорость захвата 1 ГВ/с, входная чувствительность от 2 мВ до 10 В/дел и объём памяти 8М точек.
• Поддержка захвата и декодирования интерфейсов RS232/UART, I2C, SPI, CAN и LIN.
• Функция апскейлинга разрешения до 12 бит для повышения точности измерений.
• Расширенные возможности системы захвата сигналов и архивирования данных.
• Автоматический расчёт 32 параметров с возможностью статистического анализа.
• Набор математических операций: сложение, вычитание, умножение, деление и БПФ (FFT).

Область применения

Прибор используют для отладки электронных схем, контроля цифровых шин и исследования аналоговых сигналов в лабораторных и сервисных условиях. Кроме того, поддержка декодирования CAN и LIN делает осциллограф уместным инструментом при диагностике автомобильных систем.

Также устройство годится для образовательных задач и измерений при разработке встраиваемых систем; при необходимости возможна интеграция с внешними устройствами через интерфейсы сбора данных.

Технические характеристики Hantek DSO-2C15:

• Полоса пропускания, и количество каналов: 150 МГц х 1 канала
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
• Расширенный объём памяти: 8 М точек.
• Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Режим отображения осциллограмм:XY (для построения фигур Лиссажу) , XT. Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.

Комплект поставки DSO-2C15:

• Цифровой осциллограф Hantek DSO2C15 - 1 шт.
• Пробники осциллографические, деление 1:10 - 1 шт.
• Кабель USB - 1 шт. Кабель BNC-BNC - 1 шт.
• Кабель питания - 1 шт.
