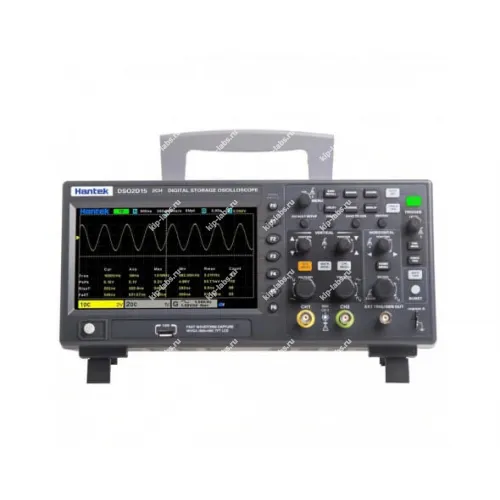

Hantek DSO2D10 настольный осциллограф

Описание модели: Hantek DSO2D10 настольный осциллограф

Hantek DSO2D10 - двухканальный настольный осциллограф от Hantek, предлагающий 100 МГц полосу на каждый вход, 8М точек памяти и скорость выборки до 1 ГВ/с, при этом прибор рассчитан на задачи диагностики и анализа сигналов в лабораториях и сервисных мастерских.

Устройство включает в себя набор функций для захвата и анализа цифровых и аналоговых сигналов; также в описании категории представлены похожие модели в разделе осциллографы. При необходимости можно использовать встроенные средства декодирования шин для упрощения тестирования.

Ключевые особенности

• Встроенный функциональный генератор с верхней частотой до 25 МГц, разрешением 12-бит и возможностью воспроизведения произвольных форм на 200 МВ/с.
• Пиковая скорость захвата сигнала 1 ГВ/с, входная чувствительность варьируется от 2 мВ до 10 В на деление, а буфер памяти составляет 8М точек.
• Функции захвата и последующего декодирования включают RS232/UART, I2C, SPI, CAN и LIN, что облегчает анализ последовательных интерфейсов.
• Режим повышения разрешения до 12 бит реализован для улучшения детализации сигнала.
• Расширенная система захвата предлагает дополнительные режимы и опции управления триггером и отображением.
• Набор автоизмерений охватывает 32 параметра и сопровождается статистическим анализом для оценки повторяемости сигналов.
• Встроенные математические операции: сумма, разность, умножение, деление, а также БПФ (FFT) для спектрального анализа.

Преимущества

• Два входных канала дают возможность одновременно просматривать и сопоставлять взаимодействующие сигналы, что ускоряет отладку.
• Большой объём памяти 8М точек позволяет фиксировать длинные участки сигнала без существенного снижения разрешения, что улучшает анализ переходных процессов.
• Наличие арсенала декодеров последовательных шин упрощает проверку коммуникаций между устройствами.
• AWG и набор математических функций предоставляют дополнительные инструменты для генерации тестовых сигналов и их обработки.
• Компактные габариты и масса 1,9 кг делают прибор удобным для переноски между рабочими местами.

Область применения

Осциллограф предназначен для проведения ремонтных и сервисных работ, испытаний аппаратуры в лабораториях, учебных лабораторий и исследовательских задач. Также прибор применим при отладке электронных устройств и анализе сигналов в автомобильной электронике; при необходимости он пригоден для использования в серийных тестовых установках.

Дискретность показаний и возможности встроенных интерфейсов соответствуют функциональному назначению прибора, что обеспечивает удобство в повседневной работе.

Технические характеристики Hantek DSO-2D10:

• Полоса пропускания, и количество каналов: 100 МГц х 1 канала
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
• Расширенный объём памяти: 8 М точек.
• Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Режим отображения осциллограмм:XY (для построения фигур Лиссажу) , XT.
• Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.

  Встроенный генератор AWG (одноканальный):

• Диапазон частот: 0.1 Гц – 25 МГц
• Формы сигналов: Sine, Square, Pulse, Triangle, Sampling, Exp, Noise.

Комплект поставки DSO-2D10:

• Цифровой осциллограф Hantek DSO-2D10 - 1 шт.
• Пробники осциллографические, деление 1:10 - 2 шт.
• Кабель USB - 1 шт.
• Кабель BNC-BNC - 1 шт.
• Кабель питания - 1 шт.
