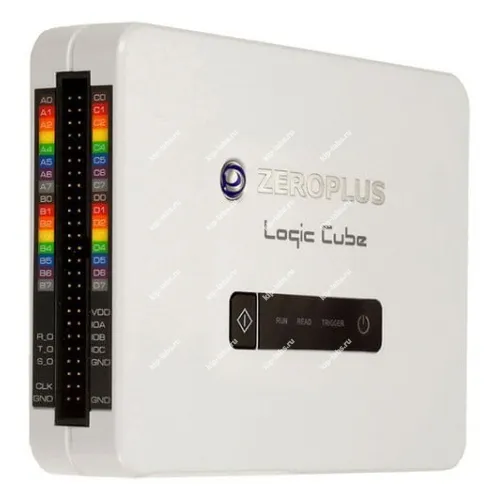

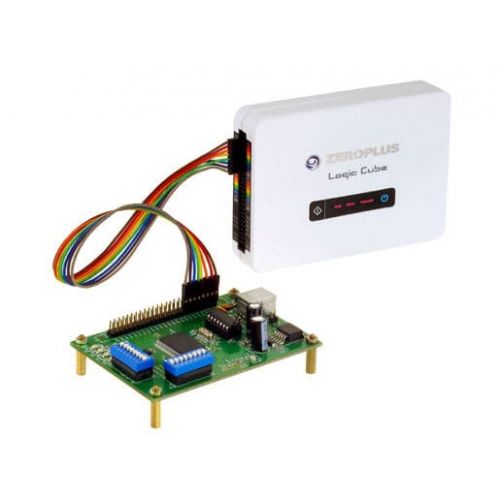

Логический анализатор LAP-C 16032

Кратко о модели: Логический анализатор LAP-C 16032

Логический анализатор LAP-C 16032 разработан для совместной работы с ПК и применяется при исследовании цифровых сигналов; устройство создаёт среду для съёма и последующего анализа логики, при этом управление и визуализация выполняются на компьютере.

Аппарат выпускает Zeroplus и подключается к управляющему компьютеру по интерфейсу USB 2.0, что позволяет передавать снятые данные без внешнего источника питания; благодаря этому питание осуществляется по шине USB, обеспечивая удобство использования вместе с измерительными средствами, такими как осциллографы.

Ключевые особенности

• 16 каналов для одновременного съёма сигналов, что позволяет анализировать множественные линии связи в одном сеансе.
• Тактовая частота записи до 100 МГц; за счёт этого доступны высокоскоростные измерения цифровых интерфейсов.
• Встроенные средства декодирования охватывают широкую номенклатуру протоколов (CAN, I2C, SPI, UART и др.), таким образом упрощая интерпретацию данных.
• Локальная память на канал 32 кбит с возможностью компрессии до 8 Мбит, что увеличивает длительность записи при ограниченных ресурсах.

Где применяется

Анализатор используется при отладке и тестировании цифровых схем, проверке коммуникационных шин и диагностике последовательных интерфейсов; при этом инструмент годится для лабораторных работ и сервисного обслуживания электроники.

Нейтральная рамка: устройство пригодно для задач, где важна дискретность сигналов и точная синхронизация; такая особенность востребована при воспроизведении сложных временных диаграмм и анализе ошибок передачи.

Технические характеристики

• Количество каналов: 16 каналов
• Тактовая частота до 100 МГц
• Измерение, декодирование и анализ сигналов: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible(Atmel Memory), I2C, UART(RS-232C/422/485), SPI, 7-SEGMENT LED, USB
• 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), LIN 2.1, LED Pitch Array
• Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
• Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
• Передача данных по интерфейсу USB 2.0 на управляющий компьютер
• Не требует внешнего питания (питание по шине USB)
