Хит
- Производитель: АКИП
- Код товара: 13127
- Доступность: В наличии
-
820930₽
- С учетом НДС 820930₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: АКИП-76404E

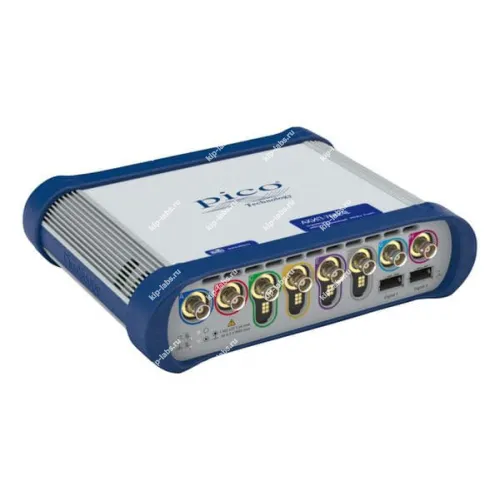

Описание цифрового запоминающего осциллографа АКИП-76404E:
- «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифровых каналов требуется опция TA369);
- Осциллограф: 4 канала, 2 слота логического пробника;
- Полоса пропускания: 300 МГц;
- Разрядность АЦП: 8 бит , режим увеличения разрешения ERES;
- Максимальная частота дискретизации: 5 ГГц;
- Максимальный объем памяти: 1 ГБ, доступен захват формы сигнала на интервале 200 мс;
- Сегментированная память: 10.000 осциллограмм (во внутренний буфер) / 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
- Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
- Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK - макс. объем до 312 МГц (определяется системными параметрами ПК);
- Функциональный генератор: до 50 МГц/ 5 Вп-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 Мб;
- Автоизмерения: 15 параметров; курсорные измерения (AU; AT; 1/AT). дополнительные измерения (16 парам. - DeepMeasure™);
- Математика: 35 функций (4 оператора - вх.кан./ опорн.осцилл./ время/ число п);
- Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
- Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);
- Интерфейс USB 3.0, ПО под управлением ОС WIN Xp, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 бит.);
- Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
- Питание от сетевого адаптера 12В/ 7А;
- Масса 2,2 кг;
- Гарантия 5 лет.
Технические характеристики осциллографа АКИП-76404E:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения (Аналоговые каналы) | |||
| Число входных каналов | 4 | ||
| Полоса пропускания (-3 дБ) | 0…500 МГц (ограничение ПП 20 МГц) | ||
| Коэффициент отклонения (К откл) | 1 МОм: 10, 20, 50, 100, 200, 500 мВ/дел, 1, 2, 5, 10, 20 В/дел 50 Ом: 10 мВ/дел ….5 В/дел | ||
| Вид входа | 1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC) | ||
| Погрешность установки К откл | ± 1,5 % | ||
| Время нарастания, не более | < 850 пс | ||
| Входное сопротивление | 1 МОм/ 12 пФ; 50 Ом | ||
| Максимальное входное напряжение | 1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз | ||
| Тип входных коннекторов | BNC (обновленный тип с контактной площадкой) | ||
| Канал вертикального отклонения (Цифровые каналы с опцией ТА369) | |||
| Число каналов | 16 (2 порта по 8 каналов каждый) | ||
| Входной разъем | Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм | ||
| Максимальная входящая частота | 500 МГц | ||
| Минимальный временной интервал | 1 нс | ||
| Входной импеданс | 101 кОм (± 1%) / 3,5 ± 0,5 пФ | ||
| Пороговый уровень | TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В) | ||
| Погрешность установки порога | ± 100 мВ + 3% | ||
| Диапазон входящего напряжения | ± 8 В (с шагом 5 мВ) | ||
| Максимальное входное напряжение | ± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки (К разв) | 1 нс…5000 с/дел | ||
| Погрешность установки К разв | ± 2 ppm (± 0,0002 %) | ||
| Режимы работы | Основной, ZOOM окно, X-Y | ||
| Выборка АЦП | Одновременно по всем активным каналам (аналоговым и цифровым) | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция лог. пробника TA369) | ||
| Условия запуска развертки (Аналоговые каналы) | Фронт, окно, по длительности имп, по длительности в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналоговому / цифровому каналу) | ||
| Условия запуска развертки (цифровые каналы - с опцией MSO) | Фронт, по длительности имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369. | ||
| Режим запуска | Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегментная развертка), без синхронизации | ||
| Уровень запуска | В полном диапазоне входного напряжения | ||
| Межсегментное время (rapid) | < 700 нс, до 300 нс в 1 кан. режиме (дискретизация 5 ГГц) | ||
| Максимальная скорость захвата осциллограмм (обновления) | 10.000 осц./ 3 мс для PicoScope6 / 2.000.000 осц./ 0,6 мс для пакета PicoSDK | ||
| Вход внешнего ОГ (EXT REF IN) | |||
| Частота | 10 МГц | ||
| Входная амплитуда | 0,2 …3,3 В п-п | ||
| Входящий импеданс | Hi-Z (вх AC), > 1 кОм при f 10 МГц | ||
| Тип коннектора | BNC (на задней панели) | ||
| Максимальное входное напряжение | ± 5 Впик (защита от перегрузки) | ||
Комплект поставки АКИП-76404E:
| Наименование | Количество |
|---|---|
| Осциллограф АКИП-76404E | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| Пробник P2056 500 МГц/ х10 | 4 |
| Жесткая сумка из пластика | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Великобритания |
| Гарантия (мес.) | 60 |
