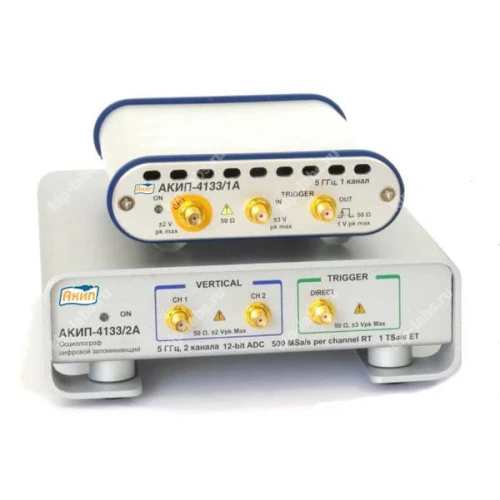

USB осциллограф АКИП-4133/2А

Назначение и принцип: USB осциллограф АКИП-4133/2А

Устройство USB осциллограф АКИП-4133/2А служит для записи и последующего анализа входных электрических сигналов различных типов, при этом обмен данными организован через USB-интерфейс, а для отображения и сохранения съёмок предусмотрена совместимость с ПО производителя АКИП.

Прибор выполняет дискретизацию входного сигнала с последующей цифровой обработкой и выводом результатов на экран ПК, что позволяет отслеживать форму сигналов и получать ключевые параметры для диагностики; кроме того устройство интегрируется с инструментами из раздела осциллографы.

Функциональные опции

При эксплуатации АКИП-4133/2А доступны базовые и расширенные средства измерений и анализа, что позволяет фиксировать нестандартные режимы работы и архивировать данные для последующей детальной обработки.

• Регистрация формы входного сигнала в реальном времени;
• Измерение основных параметров: амплитуда, частота, скважность и временные интервалы;
• Сохранение снимков и данных на ПК через USB-интерфейс;
• Возможность экспорта данных для дальнейшей обработки в стороннем ПО;
• Опции триггерного захвата и синхронизации сигналов;
• Поддержка контроля дискретности выборки и опций самокалибровки, что уместно при проведении точных измерений.

Сферы использования

Осциллограф применяют для проверки и настройки электронных схем в лабораториях, службах сервисного обслуживания и учебных аудиториях.

На практике модель АКИП-4133/2А используют для оперативной диагностики неисправностей, оценки поведения сигналов в прототипах и контроля параметров в серийных образцах.

Конструкция и возможности USB осциллографа АКИП-4133/2А:

Аппарат объединяет режимы эквивалентного времени (стробоскопический режим) и реального времени, что обеспечивает повышенную точность измерений и расширенные возможности анализа коммуникационных сигналов, последовательных шин и сетевых интерфейсов.

Прибор обеспечивает измерения и анализ сигналов сложной формы в широком диапазоне временных масштабов. Диапазон длительностей охватывает значения от пикосекунд до сотен секунд.

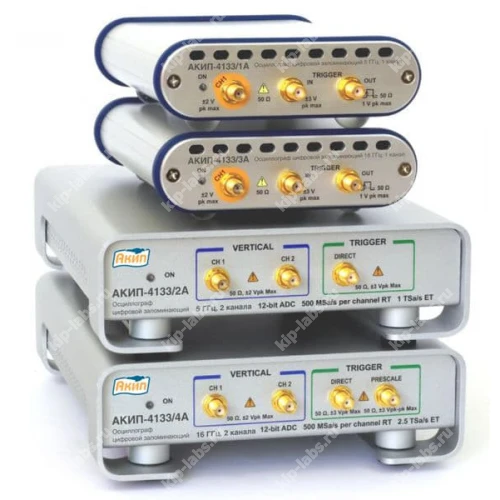

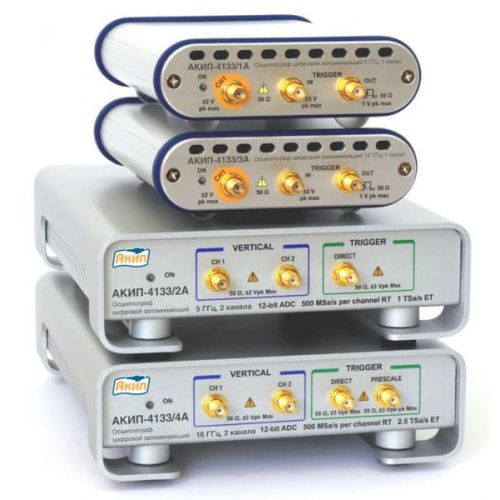

Серия АКИП-4133А, совмещающая функции USB-осциллографа и дигитайзера, сконструирована для решения разнообразных измерительных задач в связке со штатным программным обеспечением.

USB-осциллографы серии АКИП-4133А используют для предварительных тестов на соответствие протоколов последовательной передачи и для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств. Поддерживаются проверки для протоколов SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.

При эксплуатации прибор окажется полезен инженерам исследовательских лабораторий, производственных подразделений и проектных бюро; он рассчитан на тех, кому необходим мощный инструмент для измерения и анализа широкополосных сигналов.

При калибровке уместно учитывать параметры дискретности выборки и опции самокалибровки.

Отличительные особенности АКИП-4133/2А:

• Число каналов: 2.
• Полосы пропускания: 5 ГГц.
• Самый низкий в отрасли уровень джиттера 1,5 пс.
• 12-разрядное АЦП с частотой дискретизации 500 МГц на канал в реальном времени.
• Самая высокая в отрасли эквивалентная частота дискретизации, до 5 Твыб/с.
• Минимальный коэффициент развертки 10 пс/дел.
• Возможность синхронизации сигнала в полной полосе пропускания для захвата и анализа сложных широкополосных сигналов.
• Дополнительный вход: внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с.
• Мощное и гибкое программное обеспечение, простой и интуитивно понятный пользовательский интерфейс со встроенной “OnLine” справкой и демонстрационными обучающими сигналами.
• Отображение сигнала с цветовой градацией, автоматические измерения, построение глазковых диаграмм, тест по маске, гистограммы, математические осциллограммы, встроенный 7-разрядный частотомер, функция БПФ для анализа спектра сигнала, автоматическое масштабирование, сохранение осциллограмм и профилей настроек.

Технические характеристики осциллографа АКИП-4133/2А:
