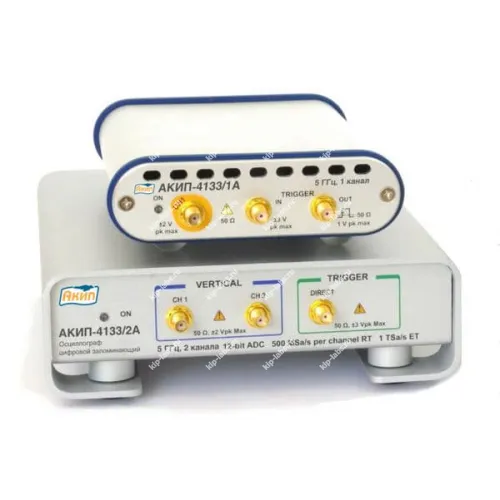

USB осциллограф АКИП-4133/1А

Назначение и принцип: USB осциллограф АКИП-4133/1А

USB осциллограф АКИП-4133/1А предназначен для регистрации и визуализации временных форм электрических сигналов, при этом устройство спроектировано для применения в лабораториях и при выполнении сервисных работ; производитель - АКИП, а по назначению прибор относится к классу осциллографы.

Связь с персональным компьютером выполняется по USB-интерфейсу, что обеспечивает передачу измерительных данных на ПК; при эксплуатации поддерживается запись осциллограмм и их экспорт в совместимые форматы.

Функциональные опции

Ниже перечислены ключевые рабочие возможности прибора, раскрывающие его применение в задачах измерений и анализа.

• USB-интерфейс обеспечивает вывод данных на ПК и последующий анализ.
• Реализованы несколько режимов захвата с возможностью выбора триггера и изменения масштабов.
• Встроенные средства цифровой обработки обеспечивают получение измерительных параметров по осциллограммам.
• Имеется поддержка RS-232C для удалённого управления и обмена данными.
• Предусмотрен режим самокалибровки для поддержания метрических характеристик.
• Набор измерительных опций включает амплитудные и частотные параметры, временные интервалы и запись осциллограмм.
• На практике интеграция с программным обеспечением упрощает отладку и верификацию электронных цепей.

При эксплуатации возможна дискретная регистрация данных и использование режима самокалибровки; при этом интерфейс RS-232C служит каналом для дистанционного управления.

Сферы использования

Устройство применяют на стендовых испытаниях и при наладке электронных модулей. Это позволяет оперативно оценивать переходные процессы и локализовать неисправности; в работе осциллограф также востребован при отладке узлов и в обучении технического персонала.

Описание USB осциллографа АКИП-4133/1А:

USB осциллограф АКИП-4133/1А сочетает в себе режимы эквивалентного времени (стробоскопический режим) и реального времени, что позволяет выполнять точные измерения и анализировать коммуникационные сигналы, последовательные шины и каналы передачи данных.

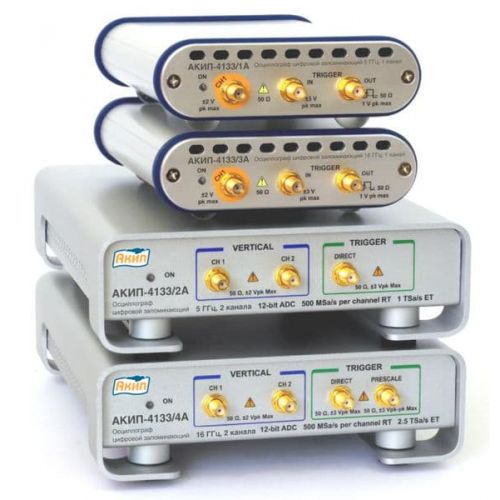

Прибор обеспечивает работу с сигналами сложной формы в широком диапазоне длительностей - от пикосекунд до сотен секунд. Серия АКИП-4133А объединяет функции USB-осциллографа и дигитайзера и рассчитана на совместное использование со специализированным ПО.

USB-осциллографы серии АКИП-4133А применяют для предварительного тестирования соответствия протоколов последовательной передачи и для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств; среди поддерживаемых протоколов - SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.

При эксплуатации прибор окажется полезен инженерам в исследовательских лабораториях, в производственных условиях и в области электронного дизайна, которым требуется функциональный инструмент для измерения и анализа широкополосных сигналов.

Отличительные особенности АКИП-4133/1А:

• Число каналов: 1.
• Полосы пропускания: 5 ГГц.
• Самый низкий в отрасли уровень джиттера 1,5 пс.
• 12-разрядное АЦП с частотой дискретизации 500 МГц на канал в реальном времени.
• Самая высокая в отрасли эквивалентная частота дискретизации, до 5 Твыб/с.
• Минимальный коэффициент развертки 10 пс/дел.
• Возможность синхронизации сигнала в полной полосе пропускания для захвата и анализа сложных широкополосных сигналов.
• Дополнительный вход: внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с.
• Мощное и гибкое программное обеспечение, простой и интуитивно понятный пользовательский интерфейс со встроенной “OnLine” справкой и демонстрационными обучающими сигналами.
• Отображение сигнала с цветовой градацией, автоматические измерения, построение глазковых диаграмм, тест по маске, гистограммы, математические осциллограммы, встроенный 7-разрядный частотомер, функция БПФ для анализа спектра сигнала, автоматическое масштабирование, сохранение осциллограмм и профилей настроек.

Технические характеристики осциллографа АКИП-4133/1А
