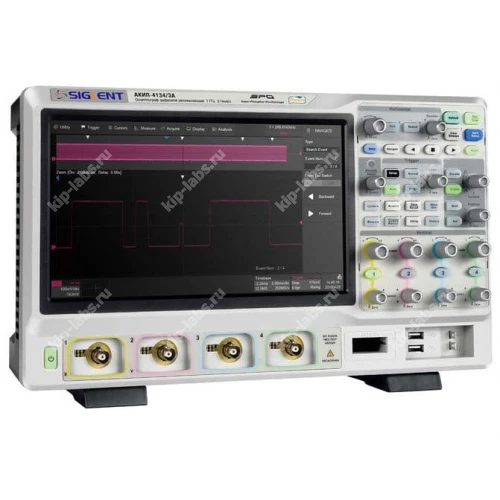

Кратко о модели: Осциллограф цифровой АКИП-4134/2А
Осциллограф цифровой АКИП-4134/2А применяется для записи и изучения временных форм электрических сигналов; он объединяет измерительные и визуализирующие функции для оценки амплитудно-временных параметров, при этом производителем является АКИП.
Прибор поддерживает стандартные режимы захвата и передачи данных. Благодаря этому устройство применимо в различных рабочих сценариях; подробнее о подобных приборах см. в разделе осциллографы.
Ключевые особенности
Набор функциональных возможностей охватывает режимы триггера, встроенные измерительные инструменты и средства отображения, что позволяет оперативно анализировать сигналы и фиксировать отклонения.
- Несколько режимов триггера для устойчивого захвата сигнала
- Стандартные математические операции для обработки сигналов
- Средства сохранения и передачи данных на внешние носители
- Цветной дисплей для наглядного представления формы сигнала
- Совместимость с внешними интерфейсами для автоматизации тестирования
Где применяется
Прибор используют в метрологических лабораториях и при наладке электронных устройств; блоки тестирования и сервисные центры применяют его для диагностики и локализации неисправностей.
- Научно-исследовательские и образовательные лаборатории
- Сборочные и сервисные участки для контроля качества
- Регулярная проверка и наладка электронных модулей на производстве
Интерфейсы связи, включая RS-232C, упрощают интеграцию осциллографа в автоматизированные стенды и системы сбора данных. Это облегчает передачу измерительной информации в общую систему контроля.
Функция самокалибровки снижает частоту обращений в сервисные центры, что позволяет уменьшить затраты времени на обслуживание; дискретность показаний следует учитывать при тонкой настройке измерений.
Описание осциллографа АКИП-4134/2А
Осциллограф АКИП-4134/2А предназначен для исследования формы сигналов и измерения их амплитудных и временных характеристик. Принцип работы основан на быстром аналого-цифровом преобразовании входного сигнала с последующей цифровой обработкой микропроцессором и записью в память.
Модель рассчитана на применение в ремонтных мастерских, учебных заведениях, а также в научно-исследовательских лабораториях высоких требований; при желании прибор может использоваться и радиолюбителями, занимающимися анализом колебательных процессов. Компактные габариты и небольшая масса обеспечивают удобство эксплуатации, что обусловлено конструктивными решениями корпуса, рассчитанного на эксплуатационные нагрузки и интенсивное использование. Прибор измеряет параметры в реальном времени и выводит результаты на экран, таким образом облегчая анализ в полевых и лабораторных условиях.
Отличительные особенности:
- Режимы сбора данных: выборка, пиковый детектор (400 пс), усреднение (4/.../512), ERES (режим увеличенного разрешения АЦП);
- 256 уровней интенсивности свечения луча (яркостная или цифровая градация частоты разверток в зависимости от частоты их повторения);
- Высокая скорость обновления экрана до 500.000 осц./с;
- Режим сегментированной памяти;
- Режим HISTORY;
- Интерполяция - Sin X/х, линейная;

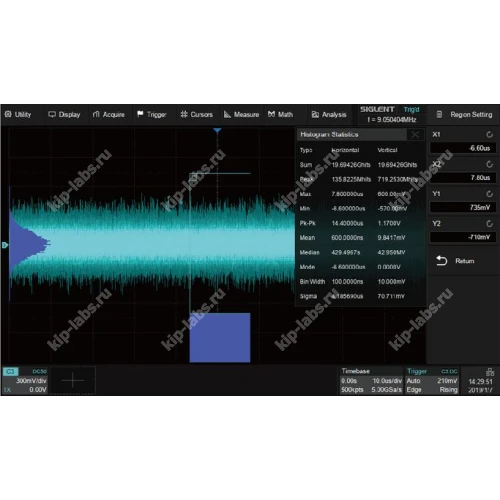

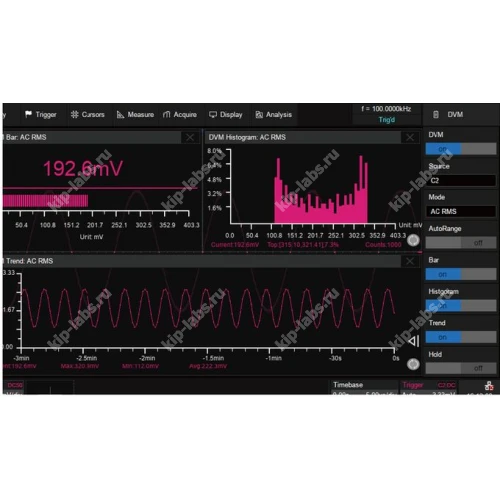

- Автоматические (до 38-и параметров) и курсорные измерения;
- Математические функции, БФП;
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Cинхронизация и декодирование сигналов, стандартно, I2C, SPI, UART/RS232, CAN, LIN, опционально, I2S, MIL-1553, FlexRay;
- Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц;
- Интерфейсы USB, LAN;
- TFT емкостный сенсорный дисплей (диагональ 25,65 см, разрешение 1024х600).
Технические характеристики осциллографа АКИП-4134/2А
| Параметр | Значения | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число каналов | 4 | |
| Полоса пропускания (-3 дБ) | 0...500 МГц | |
| Время нарастания | ≤ 0,7 нс | |
| Ограничение ПП | 20 МГц, 200 МГц | |
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел - 50 Ом; 500 мкВ/дел…10 В/дел - 1 МОм | |
| Погрешность установки Коткл. | ±3 % | |
| Диапазон установки смещения | 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В | |
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ | |
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 500 пс/дел….1000 с/дел | |
| Самописец (ROLL): 50 мс/дел...1000 с/дел | ||
| Погрешность установки Кразв. | ± 1*10-6 | |
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |
| Синхронизация | ||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |
| Режимы запуска развертки | Автоматический, ждущий, однократный | |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |
| Предзапуск | 0…100% памяти | |
| Послезапуск | 0…5000 делений | |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |
| Чувствительность синхронизации | Внутренняя: 0,3...1,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |
| Частота дискретизации | 2,5 ГГц на канал (5 ГГц при объединении каналов) | |
| Интерполяция | SinX/X, X | |
| Длина записи | 125 МБ на канал (250 МБ при объединении каналов) | |
| Пиковый детектор | 400 пс | |
| Режимы работы | Выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение | |
| Курсовое измерение | ||
| Функции | DU; DT; 1/DT | |
| Автоматические измерения | ||
| Функции по вертикали | Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе | |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза | |
| Измерение задержки | FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF | |
| Математика | ||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ | |
| Операторы | Любой аналоговый канал | |
| Декодирование | ||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |
| Логический анализатор (опция) | ||
| Число каналов | 16 | |
| Частота дискретизации | 1,25 ГГц максимум | |
| Длина памяти | до 62,5 МБ/канал | |
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В) | |
| Генератор функциональный (опция) | ||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |
| Частотный диапазон | 1 мкГц...25 МГц (Синус); 1 мкГц...10 МГц (Прямоугольник, импульс); 1 мкГц...300 кГц (Пила); 1 мкГц...5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц | |
| Разрешение | 1 мкГц | |
| Погрешность установки | ±5*10-5 | |
| Частота дискретизации | 125 МГц | |
| Длина памяти | 16000 точек для произвольной формы | |
| Разрядность АЦП | 14 бит | |
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) | |
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | |
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |
| Симметрия | 0 % ~ 100 % (для пилы) | |
| Дополнительные возможности | ||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал) | |
| Интерфейс | USB TMC (host/device), LAN | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Общие характеристики | ||
| ЖК-дисплей | Цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений | |
| Напряжение питания | 100…240 В (50/ 60 Гц), 100...120 В (400 Гц); 100 Вт максимум | |
| Габариты | 370 х 144 х 231 мм | |
| Масса | 4 кг | |
Комплект поставки осциллографа АКИП-4134/2А
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АКИП-4134/2А | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | Руководство по эксплуатации на CD | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75674-19 |
| Производитель | АКИП |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
