Цифровой осциллограф АКИП-4122/1V от АКИП предназначен для регистрации и визуального контроля электрических сигналов при проверке и наладке электронных схем. При этом прибор обеспечивает получение временных и амплитудных характеристик исследуемого сигнала, что упрощает анализ поведения элементов в цепях.

Устройство выполняет дискретизацию входного напряжения с дальнейшей оцифровкой и отображением формы сигнала на экране; на практике это даёт возможность проводить измерения по временным интервалам и уровням амплитуды, тем самым упрощая выявление неисправностей. Отнесите прибор к разделу осциллографы, поскольку его функционал соответствует задачам радиоизмерительных работ и подходит для набора измерительного оборудования.

При калибровке важно учитывать стабильность опорной частоты и коэффициента усиления на входе; в работе пригодна дискретность оцифровки и наличие локальной подстройки параметров, что позволяет поддерживать повторяемость результатов измерений.

Функциональные опции

• Оцифровка и визуализация формы сигнала на встроенном дисплее.
• Набор средств для определения временных интервалов и амплитудных характеристик.
• Настраиваемые триггерные условия для устойчивого захвата заданных событий.
• Возможность сохранения результатов измерений и их последующего экспорта.
• Интерфейсы для взаимодействия с внешними устройствами и персональным компьютером.

Сферы использования

• Разработка и настройка электронной аппаратуры на этапах прототипирования и отладки.
• Диагностика, сервисное обслуживание и ремонт электротехнического оборудования.
• Лабораторные эксперименты и образовательные занятия в профильных дисциплинах.
• Контроль и испытания блоков питания, а также цифровых и аналоговых модулей.

Описание цифрового осциллографа АКИП-4122/1V

Серия осциллографов АКИП-4122 разработана для измерений амплитудных и временных параметров как одиночных, так и периодических сигналов в диапазоне частот 0...300 МГц и для наглядного наблюдения формы сигналов. Это достигается за счёт сочетания передней аналоговой обработки и последующего цифрового представления данных, что позволяет контролировать типов сигналов.

Принцип работы аппарата опирается на аналого-цифровое преобразование входного напряжения с дальнейшей цифровой обработкой мгновенных значений; далее информация выводится на встроенный экран или передаётся на внешний компьютер. Управление измерительным процессом осуществляется встроенным микропроцессором. Для отображения выборки сигнала и управления приборами используется специализированное программное обеспечение, что даёт гибкость в анализе данных.

Для обеспечения стабильного отображения предусмотрены различные режимы синхронизации: одиночный и попеременный. В одиночном режиме запуск производится по одному выбранному источнику. В попеременном режиме источниками запуска выступают оба вертикальных канала, что удобно при сравнении сигналов.

Осциллографы серии АКИП-4122 выполняют 5 математических функций, включая БПФ; кроме того, доступно до 20 автоматических измерений параметров сигнала по напряжению и в частотно-временной области. Автоматические измерения могут быть представлены в виде сводной таблицы всех 20 параметров в центре экрана, или же до 8 выбранных пользователем показателей выводятся в нижней части дисплея, что упрощает визуальную оценку.

Серия обладает функцией автоподстройки уровня и частоты при динамических изменениях сигнала, что полезно для быстрой настройки отображения без длительной ручной регулировки. На практике это сокращает время проверки множества контрольных точек с различными уровнями напряжения и частоты, тем самым повышая оперативность работ.

Отличительные особенности:

• Автоматический поиск сигнала, автоматическую установку коэффициента развертки.
• Возможность записи во внутреннюю и внешнюю память и вызова установок положения органов управления осциллографа (профилей) при исследовании и измерении формы входного сигнала.
• Возможность записи во внутреннюю память и вызова 15 форм сигнала отображаемых на дисплее.
• Возможность записи на внешний USB носитель данных, полученных в процессе сбора информации в формате Bin и открываемый в ПО.

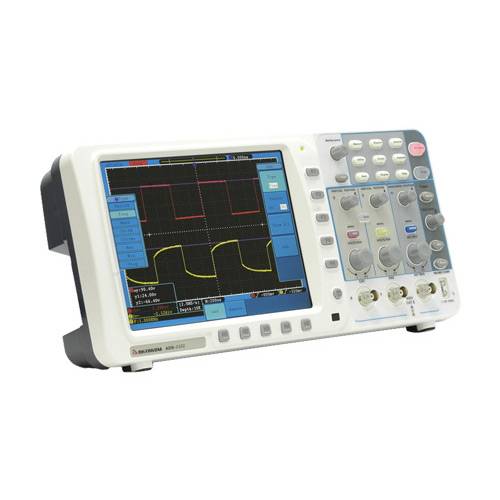

Внешний вид и основные элементы передней панели АКИП-4122/1V

Элементы передней панели:

1. Кнопка вкл/выкл питания.

2. Экран осциллографа

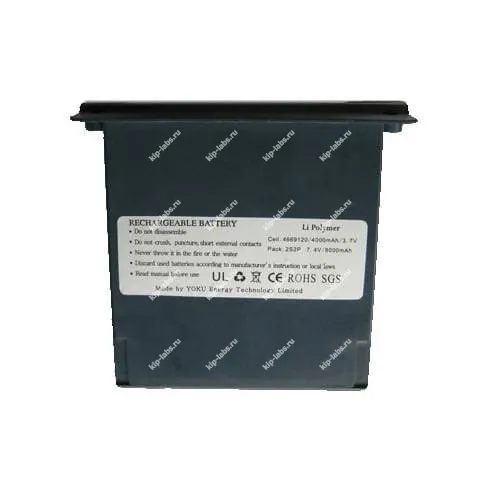

3. Индикатор питания: с/д индикатор отображается зеленым цветом – при включении питания (подсоединении к ~ сети) или питании от полностью заряженной аккумуляторной батареи. Индикатор отображается оранжевым цветом – в случае подзарядки батареи от сети переменного напряжения при помощи встроенного зарядного устр-ва.

4. Область органов управления (кнопки, регуляторы, а также функциональные кнопки H1…H5, F1…F5).

5. Выход сигнала калибратора (5 В/ 1 кГц/ меандр): для компенсации пробников

6. Вход внешней синхронизации (EXT)

7. Входы КАН1/ КАН2 цифрового осциллографа (BNC)

8. Кнопка «МЕНЮ ВЫКЛ/Menu Off» (выключает/ включает меню на экране осциллографа).

Внешний вид и основные элементы боковых панелей АКИП-4122/1V

Элементы левой боковой панели:

1. Выключатель сетевого питания: “―” положение Вкл.; “○” – соотв. положению Выкл.

2. Гнездо для подключения сетевого кабеля питания.


Элементы правой боковой панели:

1. USB: Разъем USB для подключения внешних flash устройств USB-2.0 (максимальная емкость 8 ГБ) и записи во внешнюю память (совместимость USB 1.1/2.0).

2. USB: Разъем USB для дистанционного управления от внешнего ПК при помощи ПО (передачи данных, совместимость USB 1.1/2.0).

3. COM/ VGA: Разъем COM последовательного порта (RS232) для дистанционного управления при помощи внешнего ПК. Выход VGA для подачи сигнала осциллографа на внешний монитор или видеопроектор, устанавливается только на моделях с индексом “V”, вместо интерфейса RS-232. Одновременная установка COM и VGA невозможна.

4. LAN: Разъем LAN для подключения к ПК по локальной сети (порт Ethernet).

Внешний вид и основные элементы задней панели АКИП-4122/1V

Элементы задней панели:

1. Выход сигнала внешней синхронизации или выдачи исполнительного сигнала (режим Годен/ негоден)

2. Ручка для переноски

3. Вентиляционные отверстия и решетка

4. Регулируемые упоры основания (для регулировки угла наклона)

5. Клемма заземления

Нейтральная справка: дискретность оцифровки и наличие функций самокалибровки облегчают приведение прибора к требуемому уровню точности без длительного ручного вмешательства. В качестве заметки для интеграции - поддержка последовательного интерфейса RS-232 даёт возможности для дистанционного управления и сбора данных.
