Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12367
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
51 320₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4115/1А
Расширенное описание на АКИП-41151А в формате PDF.pdf
Описание модели: Осциллограф АКИП-4115/1А
Осциллограф АКИП-4115/1А - переносной прибор для визуализации и анализа электрических сигналов. Его производит АКИП.
Модель входит в класс осциллографы, что позволяет реализовать базовые режимы отображения и захвата сигналов для визуального контроля и первичного анализа.
Прибор включает стандартный набор осциллографических функций - настройку триггера и средства сохранения экранных снимков, что позволяет фиксировать кратковременные явления и оценивать форму сигналов. Кроме того, диапазон дискретности и перечень интерфейсов зависят от конкретной модификации, а при необходимости устройство может быть интегрировано в существующие измерительные цепи. Информация о дискретности и интерфейсах приведена в техническом блоке.
Преимущества
- Компактный корпус, удобный для размещения в переносных рабочих позициях.
- Простая логика управления и стандартные элементы интерфейса для оперативной настройки.
- Возможность записи данных и сохранения экранных снимков для последующего анализа.
- Стабильная работа в стандартных лабораторных и сервисных условиях эксплуатации.
Область применения
- учебные лаборатории и стенды для демонстраций;
- сервисный ремонт радиоэлектронной техники;
- выполнение диагностики при наладке и отладке схем;
- испытательные работы на небольших производственных или исследовательских участках.
Описание осциллографа АКИП-4115/1А
Осциллограф запоминающий цифровой АКИП-4115/1А предназначен для исследования и измерения параметров однократных сигналов и периодических сигналов в полосе частот 0..200 МГц (в зависимости от типа). Осциллографы всех серий обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 600 В (с делителем) и временных интервалов от 2,5 нс до 50 с, автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на экран ЦЗО.
Осциллографы обеспечивают возможность подключения к внешнему персональному компьютеру через стык USB или RS-232.
Технические характеристики осциллографа АКИП-4115/1А
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…25 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3% |
| Время нарастания (не более) | 14 нс |
| Входной импеданс | 1 МОм/13 пФ |
| Макс. входное напряжение | 400 В пик-пик (х10); кат I |
| Связь по входу | Открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 25 нс – 50 с/дел |
| Погрешность установки Кразв. | 0,01% |
| Режимы работы | Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Каналы 1, 2, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный |
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 500 МГц |
| Эквивалентная частота дискретизации | 10 ГГц |
| Интерполяция | Линейная, Sin X / X |
| Объем памяти на канал | быстрая память: 16 кБ (32 кБ при объединении каналов) длинная память: нет |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел) |
| Курсорные измерения | |
| Режимы | ручной, автоизмерения, слежение (трэк) |
| Виды измерений | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления |
| Математика | Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения |
| Общие данные | |
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); |
| Напряжение питания | 100…240 В (± 10 %), 50 Гц |
| Габаритные размеры | 323 × 136 × 157 мм; |
| Масса | 2,5 кг |

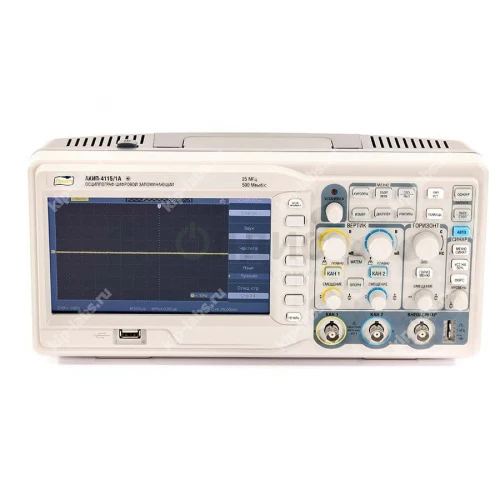

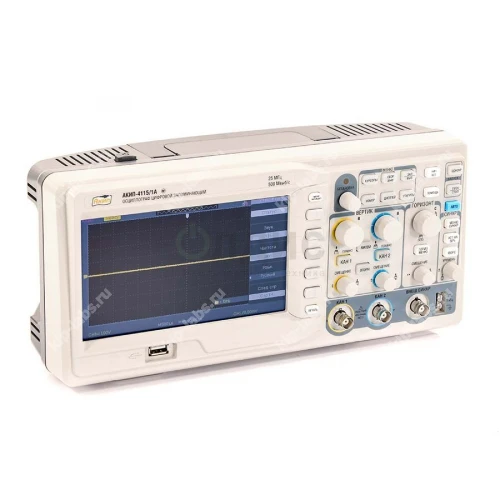

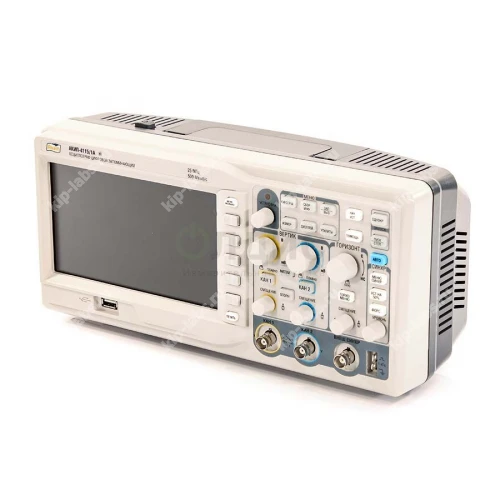

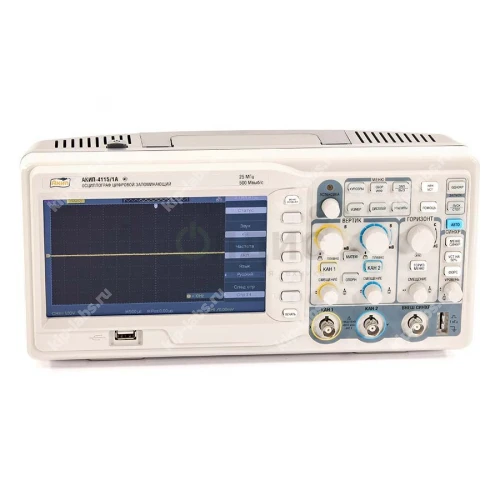

Внешний вид и основные элементы передней панели АКИП-4115/1А
Элементы передней панели:
- Жидко кристаллический экран
- Кнопки управления меню.
- Кнопка регулировки яркости
- Курсоры – кнопка и индикатор включения меню управления курсорами
- Сбор информации - кнопка и индикатор включения меню управления сбором информации
- Запись\Вызов - кнопка и индикатор включения меню управления записью \воспроизведением профилей и осциллограмм
- Измерения – кнопка и индикатор включения и выключения меню измерений.
- Экран – кнопка и индикатор включения и выключения меню управления режимами экрана.
- Утилиты – кнопка и индикатор включения меню утилит.
- Настройки по умолчанию – кнопка вызова начальных установок
- Помощь - кнопка вызова подсказки управления осциллографом
- Однократный – кнопка и индикатор
- Запуск/ Стоп - кнопка запуска или остановки сбора информации
- Смещение вертикатьное – кнопка и регулятор
- Канал 1 и Канал 2 - кнопка и индикатор
- Математика- кнопка и индикатор управления меню математики
- Опорные – кнопка и индикатор включения или выключения меню управления записью опорных осциллограмм
- В-мВ (Вольт/дел)– регулятор и кнопка установки коэффициента отклонения выбранного канала
- Смещение горизонтальное - кнопка и регулятор
- Горизонтальное меню– кнопка и индикатор включения или выключения горизонтального меню
- с-нс (Время/деление)– регулятор и кнопка установки времени развертки
- Авто установка – кнопка автоматического поиска и установки сигнала
- Меню синхронизации– кнопка и индикатор включения или выключения меню управления режимами синхронизации
- Установка на 50% - кнопка установки уровня запуска на 50% от уровня сигнала
- Перезапуск – кнопка, при нажатии которой происходит перезапуск сбора информации
- Уровень - кнопка и регулятор.
- Калибратор – выход калибратора для компенсации делителей
- Внешняя – гнездо входа внешней синхронизации
- Входные гнезда Канала 1 и Канала 2
- Разъем подключения внешнего USB носителя
- Печать - запуск печати на принтер
- Кнопка включены \выключения сетевого питания

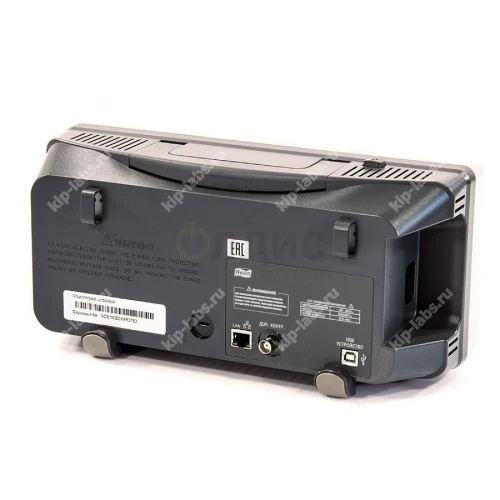

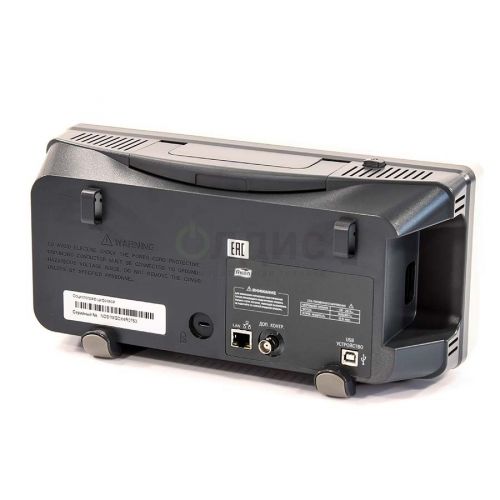

Внешний вид и основные элементы задней панели АКИП-4115/1А
Элементы задней панели:
- Разъем подключения сетевого кабеля
- Выход импульсов в режиме допускового контроля
- Разъем RS-232
- Разъем USB для дистанционного управления от ПК или подключения принтера
Индикация осциллографа АКИП-4115/1А
Элементы окна осциллографа:
- Индикатор отображения состояния схемы синхронизации. Сбор информации остановлен. Развертка осциллографа находится в режиме самописца
- Индикатор соотношения отображения на экране видимой части осциллограммы.
- Символ обзорной индикации расположения точки запуска развертки по отношении к полной длине памяти.
- Индикатор отображения режима печати экранного изображения при нажатии кнопки «Print». Режим сохранения экрана как «bmp.» файла
- Индикатор отображения режима работы USB разъема расположенного на задней панели осциллографа.
- Индикатор точки земли Канала 1. Индикатор точки земли Канала 2.
- Индикатор уровня синхронизации.
- Результаты измерений после нажатия на кнопку автоустановки «AUTO».
- Значок осциллограммы канала показывает настройки вертикального отклонения. Связь по переменному току. Связь по постоянному току. Вход отключен от входного сигнала и заземлен
- Значение коэффициента развертки
- Значение времени задержки
- Индикатор источник синхронизации, вида синхронизации и уровня синхронизации
- Синхронизации по фронтам или параметрам импульса
- Индикатор подключения USB устройства к разъему, расположенному на передней панели осциллографа.
Комплектация осциллографа АКИП-4115/1А
| № | Наименование | Количество |
|---|---|---|
| 1. | Цифровой запоминающий осциллограф АКИП-4115/1А | 1 |
| 2. | Шнур питания | 1 |
| 3. | Делитель 1:1/1:10 | 2 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | ПО EasyScope3.0/АКИП (1CD) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69417-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
