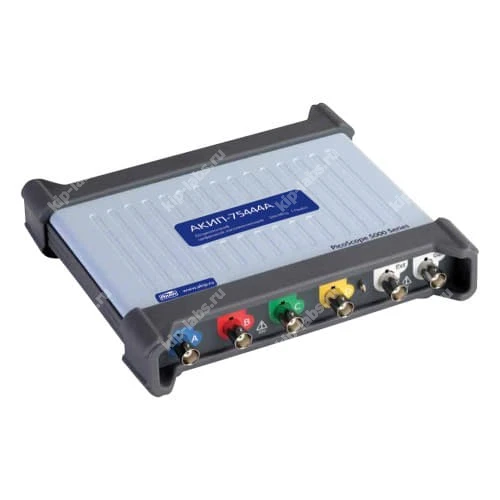

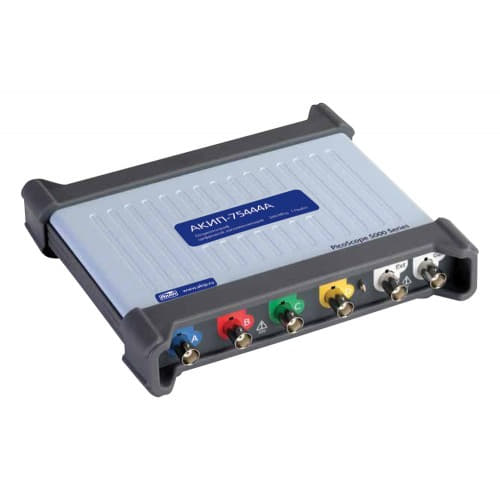

АКИП-75442D MSO - USB-осциллограф цифровой запоминающий

Кратко о модели

Производитель АКИП представляет АКИП-75442D MSO — USB-осциллограф цифровой запоминающий, при этом прибор рассчитан на анализ как аналоговых, так и цифровых сигналов и рассчитан на работу в составе измерительных стендов.

Модель относится к Осциллографы. Интерфейс USB обеспечивает передачу данных на персональный компьютер и удалённое управление прибором.

Ключевые особенности

• Подключение по USB для обмена данными и управления с ПК.
• Поддержка смешанных измерений MSO, что позволяет одновременно анализировать аналоговые и цифровые линии.
• Различные режимы захвата и триггерные опции для устойчивого выделения интересующих событий.
• Удобные средства визуализации сигналов и масштабирования временной и амплитудной осей.
• Совместимость с типичными средствами анализа и записи, благодаря этому интеграция в существующие рабочие процессы проходит без сложностей.

Где применяется

Прибор используют в лабораториях и ремонтных мастерских для отладки электронных устройств и контроля качества, при этом он удобен для типовых измерительных задач и серийной проверки.

Также осциллограф применяется при разработке встроенных систем и при отладке цифровой логики. Таким образом модель может быть полезна как инженерам, так и техническим специалистам сервисных центров.

В ряде задач уместна дискретность выборки и возможность самокалибровки. Это следует учитывать при подборе конфигурации и аксессуаров.

Описание USB-осциллографа АКИП-75442D MSO:

Осциллографы цифровые запоминающие АКИП-75442D MSOпредназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Линейка компактных USB-осциллографов для портативного применения пополнилась новой серией АКИП-75000, имеющей уникальную возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режимом программного увеличения разрешения (ERes) до 20 бит.

Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2/4) и набором режимов. Модели с индексом «В», помимо встроенного функционального генератора имеют возможность формирования сигналов произвольной формы (СПФ).

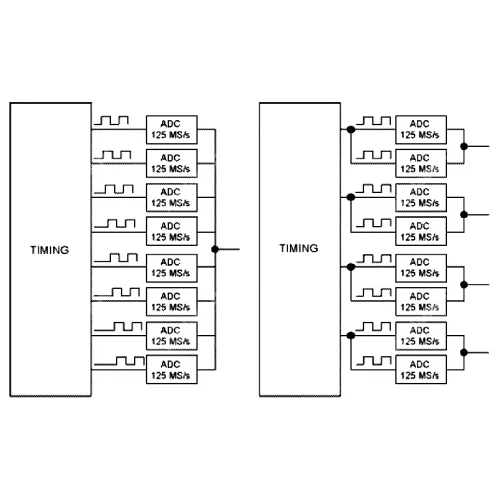

АЦП в новой серии представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали.

Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.

Отличительные особенности АКИП-75442D MSO:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
• Осциллограф: 2/4 канала
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
• Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
• Максимальный объем памяти до 512 МБ (в зависимости от модели)
• Автоизмерения (26 параметров); курсорные измерения (U; T)
• Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
• Допусковый контроль (тест по маске)
• Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
• Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ
• Цифровые фильтры, математика
• Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
• Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
• Гарантия 5 лет, масса 900 г
• Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.

  Технические характеристики USB-осциллографа АКИП-75442D MSO:

  Параметр	Значение
  Тип осциллографа	USB
  Число каналов	4
  Полоса пропускания	60 МГц
  Сопротивление входа	1 мОм
  Максимальная частота дискретизации	1 ГГц
  Максимальный объем памяти	128 МБ
  АЦП	8, 12, 14, 15, 16 бит
  Интерфейс	USB
  Масса	0,5 кг

  Комплект поставки АКИП-75442D MSO:

  Наименование	Количество
  Осциллограф АКИП-75442D MSO	1
  ПО на диске	1
  Пробник	4
  Кабель USB 3,0	1
  Руководство по эксплуатации на CD-диске	1
