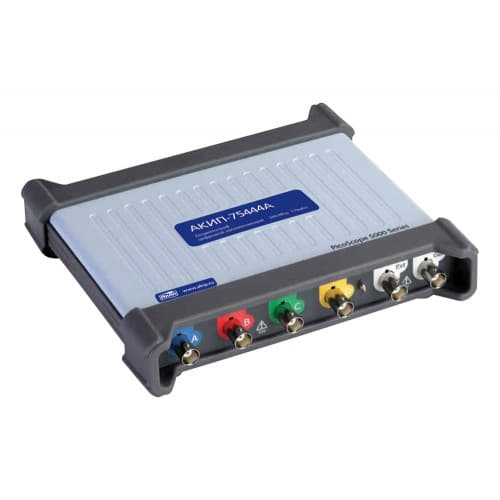

АКИП-75242D MSO - USB-осциллограф цифровой запоминающий

Кратко о модели: АКИП-75242D MSO - USB-осциллограф цифровой запоминающий

Модель АКИП-75242D MSO - USB-осциллограф цифровой запоминающий от АКИП выполняет запись и последующий анализ электрических сигналов, при этом прибор оснащён USB-интерфейсом для вывода данных и рассчитан на совместную работу с аналоговыми и цифровыми каналами.

Прибор используют при разработке и отладке электронной аппаратуры и для поиска неисправностей. Благодаря этому инженеры и сервисный персонал могут применять модель в составе осциллографов, где она выделяется поддержкой смешанных сигналов и удобными средствами обмена данными по внешним интерфейсам.

Ключевые особенности

• Цифровое запоминание сигналов для последующего анализа и воспроизведения;
• Поддержка MSO - одновременное наблюдение аналоговых и цифровых линий;
• Интерфейс USB для передачи измеренных данных на ПК и удалённого управления;
• Набор триггерных режимов для выделения нужных событий в сигнале;
• Средства измерения параметров сигнала и математической обработки данных;
• Удобные средства визуализации и сохранения снимков осциллограмм.

Где применяется

Устройство применяют в лабораториях и на производстве для проверки электронных плат и модулей, что позволяет контролировать параметры сигналов в схемах питания, а также в аналоговой и цифровой электронике.

Осциллограф также используют при проведении сервисного обслуживания и наладочных работ. Это даёт возможность фиксировать переходные и динамические процессы и затем анализировать их на компьютере.

При выборе оборудования целесообразно учитывать наличие дискретных входов/выходов и опции самокалибровки, что упрощает адаптацию прибора под задачу. За счёт этого может быть важна совместимость с интерфейсами удалённого управления, например RS-232C, для интеграции в автоматизированные стенды.

Техническое описание USB-осциллографа АКИП-75242D MSO:

Осциллографы цифровые запоминающие АКИП-75242D служат для исследования формы сигналов. Они также предназначены для измерения амплитудных и временных параметров электрических сигналов.

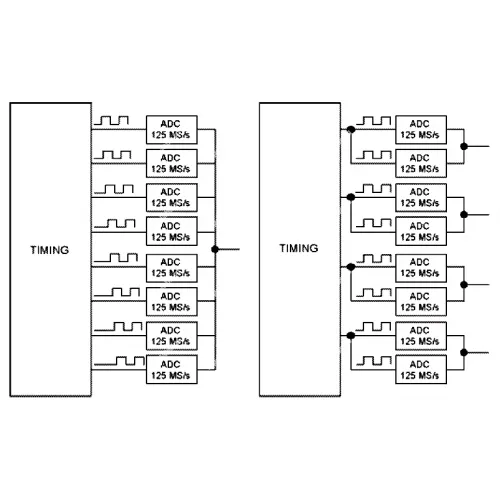

АЦП выполнен в виде единой мультиплексорной платы сбора данных и при этом обладает многоядерной архитектурой. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали.

Режимы объединения дают пользователю гибкость в выборе приоритетного параметра и повышают адаптивность при решении измерительных задач. Например, при последовательном объединении ядер АЦП достигается максимальная частота дискретизации, которая в одноканальном режиме составляет 1 ГГц при разрешении 8 бит.

Для снижения ошибок квантования и увеличения дискретности по вертикали применяют параллельное объединение ядер АЦП, при этом разрешение каждого активного канала возрастает до 14 бит при дискретизации 125 МГц. При использовании двух каналов вертикальное разрешение повышается до 15 бит, а в одноканальном режиме разрядность АЦП составляет 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).

Питание осциллографов осуществляется от сетевого адаптера; возможно также питание от ПК (ноутбука) с помощью интерфейсного кабеля USB, имеющего два параллельных входа (Y-образный тип). В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.

Отличительные особенности АКИП-75242D MSO:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит </

Технические характеристики осциллографа АКИП-75242D MSO:

Комплект поставки АКИП-75242D MSO:
