Хит
- Производитель: АКИП
- Код товара: 12936
- Доступность: В наличии
-
144100₽
- С учетом НДС 144100₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: PQ088

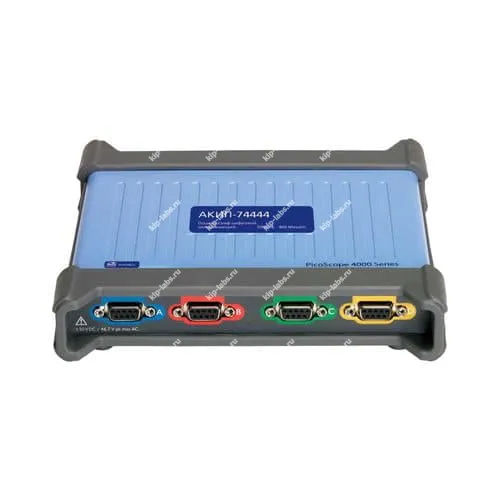

Описание осциллографа АКИП-74444:
USB-осциллограф АКИП-74444 относится к классу осциллографов высокого разрешения с возможностью выбора разрешения АЦП 12 или 14 бит. Отличительной особенностью новой модели является наличие 4-х полностью изолированных аналоговых каналов.
Осциллограф АКИП-74444 позволяет проводить измерения без привязки к “земле”, что исключает возможность возникновения эффекта петли заземления, что в свою очередь снижает уровень влияния помех в электросети и увеличивает точность, а также безопасность измерений.
Дифференциальный осциллограф позволяет выполнять измерения переменного или постоянного напряжения между двумя точками, подключенными к положительной и отрицательной клеммам без заземления. Таким образом, можно проводить измерения не доступные для обычных осциллографов, например, измерения напряжения между двумя точками превышающего напряжение относительно земли.
Для создания истинного дифференциального интерфейса используется 9–контактный разъем D-типа (Pico D9). Интерфейс Pico D9, при использовании программного обеспечения PicoScope, позволяет автоматически определить тип подключенного пробника и выполнить соответствующие настройки ПО для оптимального отображения сигнала.
Полоса пропускания АКИП-74444 – 20 МГц при использовании пробников PicoConnect 441; при использовании пробников PicoConnect 442 - уменьшается до 10 МГц. Максимальная частота дискретизации зависит от выбранного разрешения АЦП, для 12 бит – 400 МГц, для 14 бит – 50 МГц. Максимальная длина памяти составляет 256 МБ и делится между активными каналами.
Отличительные особенности АКИП-74444:
- «3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных
- 4 изолированных канала, разъем D9-тип
- Безопасные измерения в 1- и 3-фазных сетях с пробником 1000 В кат III
- Полоса пропускания: 20 МГц
- Максимальная частота дискретизации: 400 МГц.
- Переключаемое разрешение АЦП: 12 бит или 14 бит
- Максимальный объем памяти: 256 МБ
- Автоизмерения (15 параметров); курсорные измерения (U; T; 1/T)
- Быстрое преобразование Фурье (БПФ)
- Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000)
- Цифровая регистрация на ПК (streaming mode): дискретизация до 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация до 50 МГц.
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число )
- Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I2C, LIN, PS/2, SPI, SENT, UART/RS-232 и др.
- Допусковый контроль (тест по маске)
- Интерфейс USB 2.0, USB 3.0 (управление от внешнего ПК)
Технические характеристики осциллографа АКИП-74444:
| Параметр | Значение | |
|---|---|---|
| Канал вертикального отклонения | ||
| Полоса пропускания (-3 дБ) | 20 МГц | |
| Время нарастания, не более | 17,5 нс | |
| Число каналов | 4 (изолированные) | |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел... 10 В/дел | |
| Диапазоны входного напряжения | ± 10 мВ... ± 50 В | |
| Диапазоны входного напряжения | 5 В - ± 10 мВ... ± 500 мВ диапазон | |
| Синфазный режим | 50 В - ± 1 В... ± 50 В диапазон | |
| Погрешность установки Коткл. | ± 1 % от полной шкалы ± 500 мкВ | |
| Диапазон установки смещения | ± 250 мВ (± 10 мВ... ± 500 мВ диапазон) ± 2,5 В ( ± 1 В... ± 5 В диапазон ) ± 25 В ( ± 10 В... ± 50 В диапазон | |
| Входное сопротивление | 1 МОм ± 1%/ 17,5 пФ ± 1 пФ | |
| Вид входа | открытый, закрытый | |
| Тип входа | Дифференциальный 9-контактный D-тип | |
| Максимальное напряжение между каналами | ± 100 В (DC + AC пик) | |
| Максимальное напряжение между каналом и землей | ± 100 В (DC + AC пик) | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 5 нс... 5000 с/дел – режим 12 бит 200 нс... 5000 с/дел – режим 14 бит | |
| Погрешность установки Кразв. | ± 50 ppm ( ± 0,005 %) | |
| Режимы работы | Основной, окно, ZOOM окна, X-Y | |
| Синхронизация | ||
| Источники синхросигнала | Любой из аналоговых каналов | |
| Расширенный запуск развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия | |
| Режим запуска | Авто., ждущий, однокр., без синхрониз., с сохранением профиля | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 12 бит, 14 бит – переключаемо | |
| Максимальная частота дискретизации (однокр. сигнал) | Режим 12 бит: 1 канал - 400 МГц; 2 канала - 200 МГц; 3 и 4 канала – 100 МГц Режим 14 бит: 1 канал - 50 МГц; 2 канала - 50 МГц; 3 и 4 канала – 50 МГц | |
| Частота дискретизации (цифровой самописец) | 10 МГц | |
| Максимальная длина записи | 256 МБ - делится между активными каналами | |
| Режимы сбора данных | Выборка; послесвечение; цифровой самописец | |
| Курс. измерения | ||
| Функции | ΔU; ΔT; 1/ΔT | |
| Автоматические измерения | ||
| По вертикали | Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |
| По горизонтали | Частота; период; время нарастания и спада; +/ - ширина импуль са, +/ - скважность, задержка | |
| Анализатор спектра | ||
| Диапазон входных частот | 0... 20 МГц | |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса | |
| Общие данные | ||
| Источник питания | От ПК по шине USB | |
| Интерфейс | USB 3.0 (совместимый с USB 2.0) | |
| Габаритные размеры | 190 × 170 × 40 мм | |
| Масса, не более | 500 г | |
Комплект поставки АКИП-74444:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-74444 | 1 |
| Кабель USB | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуат ации на CD-диске | 1 |
Дополнительные аксессуары осциллографа АКИП-74444:
| Наименование | Описание |
|---|---|
| PicoConnect 441 | Пассивный дифференциальный пробник 1:1, полоса пропускания 20 МГц. |
| PicoConnect 442 | Пассивный дифференциальный пробник 25:1 , категория III 1000 В. Полоса пропускания 10 МГц. |
| TA300 | Токовый пробник для измерения переменного или постоянного ток до 40 А, категория III 300 В. Полоса пропускания 100 кГц. |
| TA301 | Токовый пробник для измерения переменного или постоянного тока до 2000 А, категория II 150 В. Полоса пропускания 20 кГц. |
| TA325 | Гибкие токовые петли для измерений переменного тока (скз) до 3000 A в трехфазных сетях, категория III 1000 В. Полоса пропускания от 10 Гц до 20 кГц. Для работы, необходимы адаптеры TA271 D9-BNC (3 шт.) – поставляются отдельно. |
| TA326 | Гибкая токовая петля для измерений переменного тока (скз) до 3000 A в однофазных сетях, категория III 1000 В. Полоса пропускания от 10 Гц до 20 кГц. Для работы, необходим адаптер TA271 D9-BNC (1 шт.) – поставляется отдельно. |
| TA271 | Переходник с интерфейса D9 на BNC.. |
| TA299 | Дифференциальный переходник с интерфейса D9 на два BNC.. |
| Кейс АКИП-74444 | Пластиковый кейс для переноски осциллографа и аксессуаров. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
