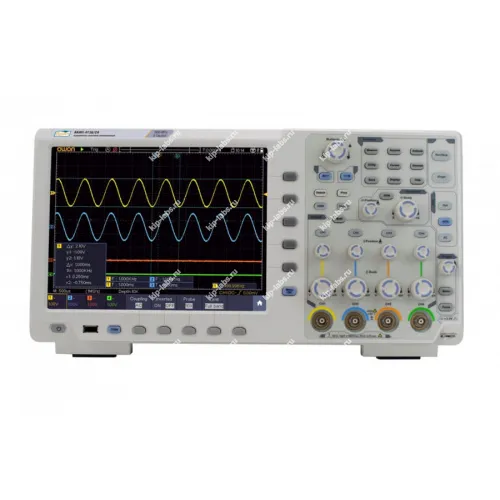

АКИП-4136/2 осциллограф цифровой

Назначение и принцип: АКИП-4136/2 осциллограф цифровой

АКИП-4136/2 - цифровой осциллограф, предназначенный для записи и последующего анализа электрических сигналов во временной доменной области. Он фиксирует форму сигнала, амплитудные значения и временные интервалы при диагностике цепей, при этом преобразование и обработка сигналов осуществляются в цифровом формате.

Производителем модели является АКИП. На практике устройство относится к классу осциллографы, и в работе оно выполняет отбор выборок входного сигнала с последующей дискретизацией.

Функциональные опции

В приборе реализованы стандартные режимы захвата и базовые инструменты анализа сигналов, что упрощает оперативную оценку параметров и фиксацию результатов. При эксплуатации доступны средства для сохранения данных и их экспорта.

• захват и визуализация временных форм сигналов
• триггерные режимы для стабилизации отображения
• измерения уровней и временных параметров
• сохранение и экспорт данных для последующей обработки

Сферы использования

В работе АКИП-4136/2 применяют при наладке электронных приборов и проверке работоспособности отдельных модулей; при эксплуатации прибор используют для диагностики схем и подтверждения корректности электрических сигналов. На практике его задействуют при отладке и техническом обслуживании радиоэлектронной аппаратуры.

Уместна дискретизация входов в ряде задач; при калибровке рекомендуется сверять базовую линию, что повышает воспроизводимость измерений.

Описание цифрового осциллографа АКИП-4136/2:

АКИП-4136/2 - двухканальный цифровой осциллограф с функциями мультиметра. Прибор позволяет точно отслеживать изменения электрического сигнала и дополнительно измерять силу тока, напряжение и частоту; есть также режим прозвонки электрических цепей.

Осциллограф подходит для применения в лабораторных исследованиях и при технологических операциях по обслуживанию; при отладке и сборке радиоэлектронных устройств его используют для проверки работы узлов. При эксплуатации двух входов можно одновременно контролировать сигналы в двух точках, что тем самым сокращает общее время работ.

Вывод информации производится на цветной ЖК-экран, что облегчает визуальное сравнение показаний по двум каналам. В работе пользователь может сопоставлять траектории сигналов и оценивать различия между каналами.

Для обработки сигналов предусмотрены режимы «послесвечение», «усреднение» и «пиковый детектор». Режим усреднения помогает уменьшить влияние помех и получить сглаженную осциллограмму. «Пиковый детектор» используется для выявления аномалий и коротких импульсных возмущений, а «послесвечение» - для наблюдения быстро изменяющихся фрагментов сигнала; изменявшиеся участки при этом выделяются цветом для лучшей наглядности.

Прибор поддерживает математическую обработку осциллограмм, что упрощает анализ графиков при последующей обработке. Встроенная интерполяция Sin X/х применяется для улучшения качества визуализации сигналов.

АКИП-4136/2 обладает расширенными возможностями синхронизации: реализована попеременная синхронизация по двум каналам, что обеспечивает стабильный захват и синхронизацию двух несвязанных между собой сигналов.

Нейтральная справочная заметка: функциональный набор позволяет применять дискретизацию и интерфейсы передачи данных для дальнейшей обработки без изменения базовых характеристик.

Отличительные особенности:

• Количество каналов: 2 или 4 (в зависимости от модели)
• Полосы пропускания: 350, 500 МГц
• Максимальный объем памяти: 400 МБ
• Максимальная частота дискретизации: 5 ГГц
• Режимы сбора данных: выборка, пиковый детектор, усреднение (4 /…/ 128)
• Интерполяция: Sin X/х, линейная
• Более 40 видов автоматических измерений параметров, курсорные измерения
• Скорость обновления экрана: до 600.000 осц./с
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√), фильтры
• Частотный анализ (БПФ)
• Функция частотомера, 6 разрядов
• Функция анализа частотных характеристик (диаграммы Боде)
• Генератор сигналов: 50 МГц, 250 Мвыб/с, 14 бит
• Мультиметр: 4,5 разряда, 1000 В (DC), 750 В (AC)
• Декодирование сигналов: UART/RS232, I2C, SPI, CAN Интерфейсы: USB (host/device), LAN
• Видео выход (VGA)
• Дистанционное управление: команды SCPI
• Емкостный сенсорный экран с поддержкой Multi-touch, диагональ 26,4 см, разрешение 800 x 600

Технические характеристики осциллографа АКИП-4136/2:

Комплектация осциллографа АКИП-4136/2:
