Кратко о модели: АКИП-4122/3VОсциллограф цифровой запоминающий

Модель АКИП-4122/3V представляет собой цифровой запоминающий осциллограф, спроектированный для записи временных форм сигналов с последующим их исследованием; при этом прибор ориентирован на задачи, где требуется фиксировать отдельные фрагменты сигнала для детального анализа.

Устройство классифицировано как осциллографы, что обеспечивает его естественную совместимость с типовой лабораторной и сервисной аппаратурой. Это упрощает интеграцию прибора в существующие рабочие места.

Благодаря этому осциллограф подходит для проведения измерений в процессе инженерных испытаний и контроля; за счёт встроенных интерфейсов обмен данными с внешними системами реализуется удобно, при этом уместна дискретность выборки и наличие стандартных каналов передачи данных, включая RS-232C.

Ключевые особенности

• Цифровая запоминающая архитектура, обеспечивающая фиксацию форм сигналов для последующего анализа.
• Набор инструментов для измерений и курсорного анализа сигналов.
• Функции триггера и синхронизации для устойчивой регистрации событий.
• Удобные интерфейсы вывода и передачи данных для интеграции с рабочими станциями.

Где применяется

• Лаборатории и отделы НИОКР при выполнении электрических и радиочастотных измерений.
• Сервисное обслуживание и наладка радиоэлектронной техники.
• Учебно-лабораторные помещения для практических занятий по электронике и измерениям.

Технические характеристики

Комплектация

Описание цифрового осциллографа АКИП-4122/3V

Серия осциллографов АКИП-4122 предназначены для измерений амплитудных и временных параметров однократных и периодических сигналов в диапазоне частот 0...300 МГц и визуального наблюдения формы сигналов. При этом приборы спроектированы для наглядного контроля формы сигнала и получения количественных параметров в заданном частотном диапазоне.

Принцип работы основан на аналого‑цифровом преобразовании входного напряжения с последующей цифровой обработкой мгновенных значений; результат выводится на встроенный экран и при необходимости передаётся на внешний компьютер. Управление измерениями выполняется с помощью встроенного микропроцессора, что позволяет применять специализированное программное обеспечение для отображения выборок сигнала, измерения параметров и дистанционного управления осциллографом.

Для обеспечения стабильного отображения в приборах серии АКИП-4122 предусмотрены разные режимы синхронизации: одиночный и попеременный. В одиночном режиме запуск выполняется по одному выбранному источнику; при попеременном режиме источниками запуска являются оба вертикальных канала, что позволяет поочерёдно фиксировать сигналы.

Осциллографы АКИП-4122 реализуют 5 математических операций, включая быстрый алгоритм БПФ, а также предоставляют до 20 автоматических измерений параметров сигнала в амплитудной и частотно‑временной областях. Автоматические результаты можно вывести в виде сводной таблицы всех 20 параметров в центре экрана или вывести до 8 пользовательских измерений в нижней части дисплея; таким образом пользователь получает гибкие форматы представления данных.

Серия оборудована функцией автоподстройки по уровню и частоте, которая корректирует отображение при динамических изменениях параметров сигнала. Эта опция ускоряет настройку на корректное отображение и полезна при проверке множества контрольных точек с различными амплитудами и частотами, поскольку исключает необходимость ручной регулировки каждый раз.

Отличительные особенности:

• Автоматический поиск сигнала, автоматическую установку коэффициента развертки.
• Возможность записи во внутреннюю и внешнюю память и вызова установок положения органов управления осциллографа (профилей) при исследовании и измерении формы входного сигнала.
• Возможность записи во внутреннюю память и вызова 15 форм сигнала отображаемых на дисплее.
• Возможность записи на внешний USB носитель данных, полученных в процессе сбора информации в формате Bin и открываемый в ПО.

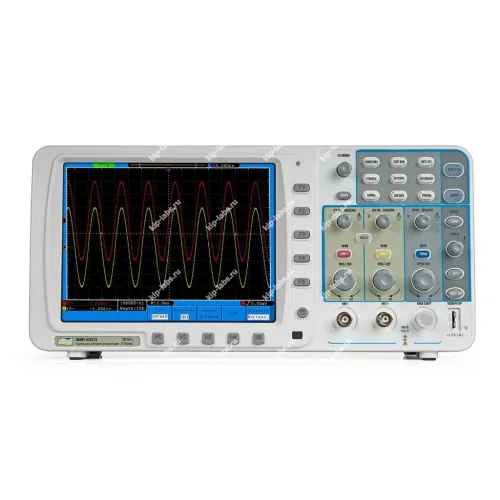

Внешний вид и основные элементы передней панели АКИП-4122/3V

Элементы передней панели:

1. Кнопка вкл/выкл питания.

2. Экран осциллографа

3. Индикатор питания: с/д индикатор отображается зеленым цветом – при включении питания (подсоединении к ~ сети) или питании от полностью заряженной аккумуляторной батареи. Индикатор отображается оранжевым цветом – в случае подзарядки батареи от сети переменного напряжения при помощи встроенного зарядного устр-ва.

4. Область органов управления (кнопки, регуляторы, а также функциональные кнопки H1…H5, F1…F5).

5. Выход сигнала калибратора (5 В/ 1 кГц/ меандр): для компенсации пробников

6. Вход внешней синхронизации (EXT)

7. Входы КАН1/ КАН2 цифрового осциллографа (BNC)

8. Кнопка «МЕНЮ ВЫКЛ/Menu Off» (выключает/ включает меню на экране осциллографа).

Внешний вид и основные элементы боковых панелей АКИП-4122/3V

Элементы левой боковой панели:

1. Выключатель сетевого питания: “―” положение Вкл.; “○” – соотв. положению Выкл.

2. Гнездо для подключения сетевого кабеля питания.


Элементы правой боковой панели:

1. USB: Разъем USB для подключения внешних flash устройств USB-2.0 (максимальная емкость 8 ГБ) и записи во внешнюю память (совместимость USB 1.1/2.0).

2. USB: Разъем USB для дистанционного управления от внешнего ПК при помощи ПО (передачи данных, совместимость USB 1.1/2.0).

3. COM/ VGA: Разъем COM последовательного порта (RS232) для дистанционного управления при помощи внешнего ПК. Выход VGA для подачи сигнала осциллографа на внешний монитор или видеопроектор, устанавливается только на моделях с индексом “V”, вместо интерфейса RS-232. Одновременная установка COM и VGA невозможна.

4. LAN: Разъем LAN для подключения к ПК по локальной сети (порт Ethernet).

Внешний вид и основные элементы задней панели АКИП-4122/3V

Элементы задней панели:

1. Выход сигнала внешней синхронизации или выдачи исполнительного сигнала (режим Годен/ негоден)

2. Ручка для переноски

3. Вентиляционные отверстия и решетка

4. Регулируемые упоры основания (для регулировки угла наклона)

5. Клемма заземления

Технические характеристики цифрового осциллографа АКИП-4122/3V

Комплектация осциллографа АКИП-4122/3V
