Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12870
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
187 590₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4122/12V

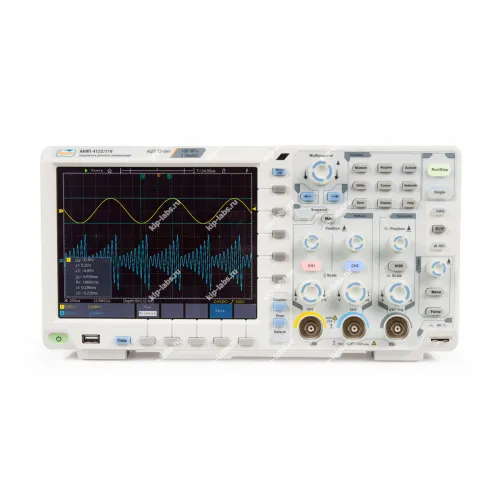

Кратко о модели: АКИП-4122/12V - Осциллограф цифровой запоминающий
Осциллограф АКИП-4122/12V является цифровым запоминающим прибором для регистрации и последующего анализа электрических сигналов; разработка принадлежит компании АКИП, а модель выпускается в варианте с маркировкой 12V.
Модель входит в класс осциллографов. Благодаря цифровой архитектуре реализована фиксация формы сигнала и её дальнейшая цифровая обработка.
Ключевые особенности
- Запоминающий цифровой блок обеспечивает сохранение и последующее воспроизведение форм сигналов.
- Доступны различные режимы захвата и триггерные схемы, что позволяет выделять необходимые события в сигнале.
- Набор инструментов для оперативной визуализации и первичного анализа измерений встроен в прибор.
- Предусмотрены средства экспорта и интеграции с внешними системами для последующей обработки данных.
- Компактный корпус и исполнение 12V делают прибор удобным для мобильного и автономного применения.
Где применяется
Осциллограф применяют при диагностике и наладке электронных устройств; таким образом фиксируются переходные процессы и выявляются аномалии в сигнале.
- Разработка и проверка электронных плат и модулей на уровне отдельных компонентов.
- Техническое обслуживание и ремонт промышленной и бытовой электроники.
- Применение в лабораторных работах и демонстрациях в учебных заведениях.
- Контроль и проверка электрических сигналов на испытательных стендах.
При анализе быстрых переходов важна дискретность измерений, при этом целесообразно учитывать опции самокалибровки при длительной эксплуатации. Поддержка внешних интерфейсов (например, RS-232C) облегчает автоматизацию съёма и хранения данных.
Описание цифрового осциллографа АКИП-4122/12V
Серия осциллографов АКИП-4122/7-12 предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов. Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, цветной ЖКИ
Отличительные особенности:
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
- Цифровые фильтры (ФВЧ, ФНЧ);
- Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
- Память: 100 осциллограмм, 8 профилей настроек;
- Интерфейс: USB 2.0, LAN для управления и сохранения данных;
- Выход для внешнего монитора (VGA);
- Цветной TFT-дисплей (20 см) с регулируемой яркостью.
Технические характеристики цифрового осциллографа АКИП-4122/12V
| Параметр | Значения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Канал вертикального отклонения | Число каналов
| 2 | Полоса пропускания (-3 дБ)
| 0...200 МГц | Ограничение полосы
| 20 МГц | Коэффициент отклонения (Коткл.)
| 1 мВ/дел...10 В/дел | Погрешность установки Коткл.
| ± 3 % | Связь по входу
| Открытый, закрытый, земля | Полоса пропускания (-3 дБ)
| ≤ 1,7 нс | Входной импеданс
| 1 МОм (± 2 %) / 15 пФ ± 5 пФ; 50 Ом ± 2 % | Максимальное входное напряжение
| 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц) | Математика
| +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб | Канал горизонтального отклонения | Коэффициент развертки (Кразв.)
| 1 нс/дел...1000 с/дел | (шаг 1-2-5) Погрешность установки Кразв.
| ± 0,0001 % | Режимы работы
| Основной, задержанный (100 нс...10 с), ZOOM окна, | самописец (1 мс/дел – 100 0 с/дел), X - Y Синхронизация | Источники синхросигнала
| Канал 1, канал 2, сеть, внешний (Ext, Ext /5) | Режимы запуска развертки
| Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT) | Связь входа
| ФНЧ, ФВЧ, связь АС, связь DC | Чувствительность
| ~ 0,3 делени я (в зав. от Коткл.) | Аналого-цифровое преобразование | Разрешение по вертикали
| 8 бит для АКИП-4122/8 | АКИП-4122/8V, 12 бит для АКИП-4122/12 АКИП-4122/12V Максимальная частота дискретизации
| 2 ГГц | Частота дискретизации (на канал)
| 1 ГГц | Длина записи
| 20 МБ/канала (40 МБ при объединении) | 40 МБ/канал – АКИП-4122/12, АКИП-4122/12V Режимы работы
| Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x | Курсорные измерения | Функции
| ΔU; ΔT; 1/ΔT | Автоматические измерения | Функции по вертикали
| Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) | Функции по горизонтали
| f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%) | Измерение t задержки
| Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) | Дополнительные возможности | Цифровой регистратор
| 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) | Интерфейсы
| USB (максимальный объем USB диска – 8 ГБ), LAN | Автоустановка
| В/дел, с/дел, параметры синхросигнала | Режим X - Y
| Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц | Внутренняя память
| 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). | Мультиметр (опция) | Режим измерений
| Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) | Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В) Входное сопротивление
| 10 Ом, защита входа DC 1000 В/ AC 400 В | Индикатор
| 3½ разряда, макс. индицируемое число 4.000 | Генератор сигналов (опция) | Формы сигналов
| синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. | Частотный диапазон
| 25 МГц | Частота дискретизации
| 150 МГц | Число каналов
| 1 или 2 | Разрядность ЦАП
| 14 бит | Длина памяти
| 8000 точек для произвольной формы | Выходной уровень
| 10 мВпик-пик … 6 Впик-пик | Общие данные | ЖК - дисплей
| Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600) | Напряжение питания
| 100...240 В, 47...63 Гц (автовыбор) | Потребляемая мощность
| 18 Вт | Габаритные размеры
| 340 х 177 х 90 мм | Масса
| 2,6 кг | | ||||||||||||
Комплектация осциллографа АКИП-4122/12V
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4122/12V | 1 |
| 2. | Делитель 1:1/1:10 | 2 |
| 3. | ПО (CD-диск) | 1 |
| 4. | Шнур питания | 1 |
| 5. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 72320-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
