- Производитель: АКИП
- Код товара: 12876
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
58 110₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4122/1
Руководство по эксплуатации АКИП-4122.pdf
Расширенное описаине АКИП-4122.pdf

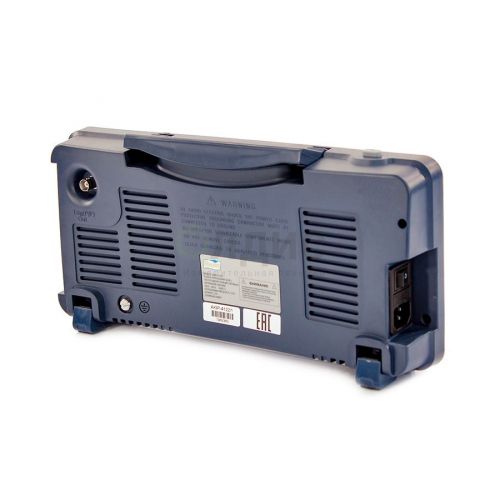

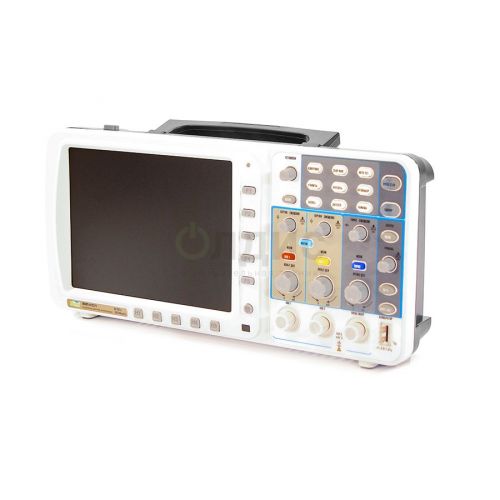

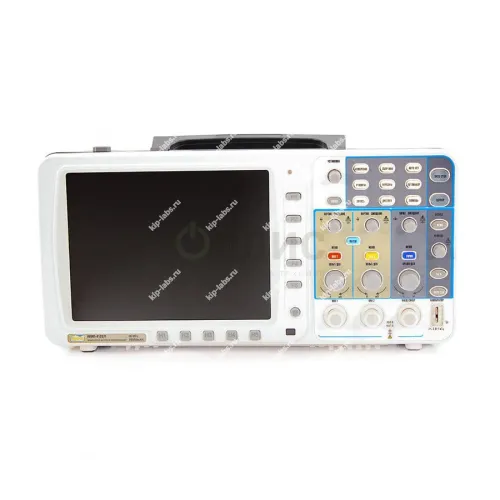

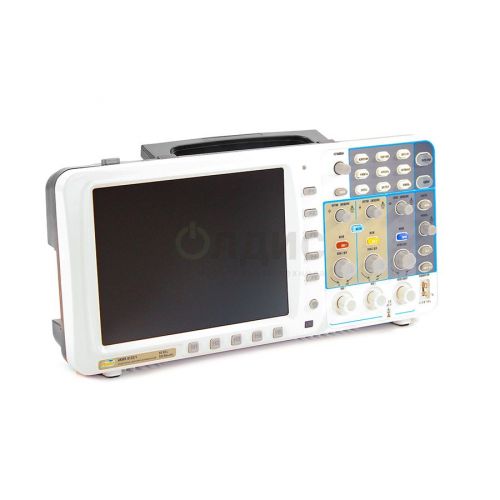

Описание модели: АКИП-4122/1 - Осциллограф цифровой запоминающий
АКИП-4122/1 - цифровой запоминающий осциллограф, который фиксирует электрические сигналы и сохраняет их формы во встроенной памяти для последующего анализа. Производитель - АКИП.
Устройство применяется в лабораториях и сервисных мастерских, при этом его используют для настройки и диагностики электронных узлов; оно относится к группе осциллографы.
Параметры дискретизации, опции самокалибровки и поддерживаемые интерфейсы (например, RS-232C) следует сверять с технической спецификацией. При необходимости это предотвращает ошибки при выборе требуемой конфигурации.
Преимущества
- Наличие цифровой памяти позволяет фиксировать формы сигналов и проводить их последующий разбор.
- Цифровая обработка улучшает воспроизводимость результатов измерений и упрощает аналитические операции.
- Отображение сигналов на экране сконструировано так, чтобы оперативно выявлять искажения формы.
- Компактный корпус и эргономичное расположение органов управления упрощают работу вне стационарной лаборатории.
- Кроме того, стандартные интерфейсы упрощают подключение к внешнему оборудованию и прикладному ПО.
Область применения
- лабораторные исследования и научно-исследовательская деятельность;
- обслуживание и ремонт электронной аппаратуры;
- наладка и тестирование плат и модулей в производственном цикле;
- практические занятия и демонстрации в учебных заведениях.
Описание цифрового осциллографа АКИП-4122/1
Серия осциллографов АКИП-4122 предназначены для измерений амплитудных и временных параметров однократных и периодических сигналов в диапазоне частот 0...300 МГц и визуального наблюдения формы сигналов.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного напряжения с последующей цифровой обработкой его мгновенных значений и передачей информации об исследуемом сигнале на встроенный экран и внешний компьютер. Управление процессом измерений осуществляется с помощью встроенного микропроцессора. Отображение выборки сигнала на мониторе компьютера, измерение его параметров, а также управление осциллографом осуществляется с помощью специального программного обеспечения.
Для стабильного отображения сигнала в осциллографах серии АКИП-4122 предусмотрены различные виды синхронизации: одиночная и попеременная. В одиночном режиме запуск осуществляется по одному из выбранных источников. Когда выбран попеременный запуск, источниками запуска являются оба вертикальных канала.
Осциллографы АКИП-4122 выполняют 5 математических функций, включая БПФ, а так же до 20 автоматических измерений параметров сигнала по напряжению и в частотно-временной области. Автоматические измерения можно отобразить в виде сводной таблицы всех 20 параметров в центре экрана осциллографа или вывести до 8 измерений, выбираемых пользователем, в нижней части экране.
Осциллографы серии АКИП-4122 обладают в своем роде уникальной функцией автоподстройки сигнала по уровню и частоте при динамическом изменении параметров сигнала. Эта функция полезна для быстрой настройки на корректное отображение сигнала, без необходимости проводить ручную регулировку, когда требуется проверка множества контрольных точек на схеме, с различными значениями напряжения и частоты.
Отличительные особенности:
- Автоматический поиск сигнала, автоматическую установку коэффициента развертки.
- Возможность записи во внутреннюю и внешнюю память и вызова установок положения органов управления осциллографа (профилей) при исследовании и измерении формы входного сигнала.
- Возможность записи во внутреннюю память и вызова 15 форм сигнала отображаемых на дисплее.
- Возможность записи на внешний USB нос
Технические характеристики цифрового осциллографа АКИП-4122/1
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…60 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3% |
| Связь по входе | Открытый, закрытый, земля |
| Время нарастания | ≤ 5,8 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 5 нс/дел…100с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 500 МГц |
| Частота дискретизизации (на кан.) | 250 МГц |
| Длина записи | 10 МБ (на канал) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы | USB, LAN, VGA, оптоизолированный «годен/ негоден» |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
| Потребл. мощность | 18 Вт |
| Габаритные размеры | 340 х 155 х 70 мм |
| Масса | 1,82 кг |

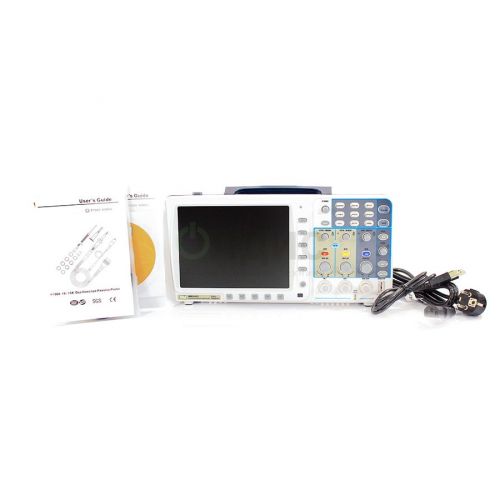

Комплектация осциллографа АКИП-4122/1
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4122/1 | 1 |
| 2. | Делитель 1:1/1:10 | 2 |
| 3. | ПО (CD-диск) | 1 |
| 4. | РЭ | 1 |
| 5. | Шнур питания | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53946-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
