Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12878
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
128 010₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4119/3

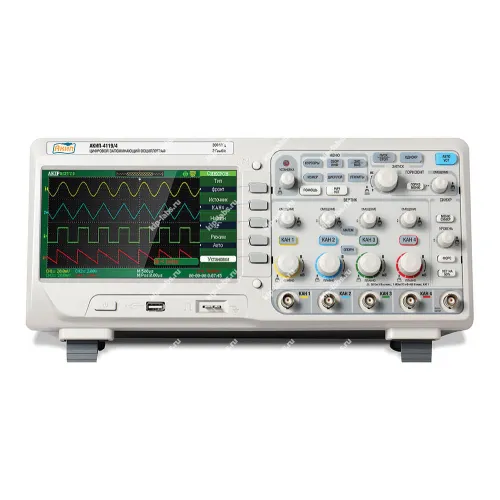

Назначение и принцип: АКИП-4119/3 - Осциллограф цифровой запоминающий
Осциллограф АКИП-4119/3 предназначен для записи и анализа временных форм сигналов, при этом прибор рассчитан на применение в испытательных и сервисных лабораториях.
Модель представляет собой цифровой запоминающий осциллограф с типичным набором функций. Подробные сведения о смежных решениях доступны в разделе осциллографы.
При эксплуатации допускается дискретность отображения измеренных величин, при этом при калибровке предусмотрена ручная подстройка отдельных параметров.
Функциональные опции
- Цифровая запись и сохранение временных форм сигналов.
- Несколько режимов триггерной синхронизации и отображения переходных процессов.
- Инструменты базовой математической обработки и вычисления измерительных параметров.
- Настройки масштабирования по временному масштабу и по уровню для упрощения анализа.
- Порты для обмена данными, позволяющие выгружать результаты и управлять устройством.
Сферы использования
На практике АКИП-4119/3 используют при наладке и ремонте радиоэлектронных устройств, при этом прибор позволяет оперативно визуализировать проблемные участки и оценивать поведение сигналов.
В работе прибор востребован в учебных лабораториях и на испытательных стендах. При эксплуатации он даёт наглядную проверку корректности электрических цепей.
Обзор цифрового запоминающего осциллографа АКИП-4119/3
Серия АКИП-4119 сочетает измерительные ресурсы, функциональность, удобство эксплуатации и надёжность в компактном корпусе. При этом изделия предлагаются по сравнительно невысокой цене.
Осциллографы АКИП-4119 оснащены расширенным диапазоном измерения сопротивления. В работе это делает их пригодными для обслуживания телекоммуникационных трактов и для радиочастотных измерений.
Появление серии АКИП-4119, дополняющей 2-х канальные осциллографы АКИП™ с полосами пропускания от 25 МГц до 200 МГц, обеспечивает возможность прямой замены моделей из линеек
Технические характеристики цифрового осциллографа АКИП-4119/3
| Параметр | Значения | |||
|---|---|---|---|---|
| Канал вертикального отклонения | ||||
| Число каналов | 4 | |||
| Полоса пропускания (-3 дБ) | 0…200 МГц | |||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) | |||
| Погрешность уст. Коткл. | ± 3% | |||
| Время нараст. (не более) | 1,8 нс | |||
| Входной импеданс | 1 МОм/13 пФ; 50 Ом | |||
| Макс. вх. напряжение | 600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом) | |||
| Связь по входу | Открытый, закрытый, земля | |||
| Коэффициент деления | 1х, 10х, 100х, 1000х | |||
| Канал горизонтального отклонения | ||||
| Коэф. развертки (Кразв.) | 2,5 нс - 50 с/дел | |||
| Погрешность уст. Кразв. | 0,01% | |||
| Режимы работы | Основной, ZOOM, самописец, X-Y | |||
| синхронизация | ||||
| Источники синхросигнала | Любой из каналов или внешний источник | |||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный | |||
| Виды синхронизации | по фронту, по заданным параметрам длит. импульса, ТВ- | |||
| синхронизация, по скорости изменения, попеременный запуск (ALT) | ||||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 8 бит | |||
| Макс. частота дискретизации | 1 ГГц – на канал, 2 ГГц – при объединении | |||
| Эквив. частота дискретиз. | 50 ГГц на канал | |||
| Интерполяция | Линейная, Sin X / X | |||
| Объем памяти на канал: | 12 кБ (24 кБ при объед. каналов) | |||
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) | |||
| Курсорные измерения | ||||
| Режимы | Ручной, автоизмерения, слежение (трэк) | |||
| Виды измерений | DU; DT; 1/DT | |||
| Автоматические измерения | ||||
| По вертикали | Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе | |||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза | |||
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Дополнительные возможности | ||||
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN | |||
| Математика | Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) | |||
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. | |||
| Общие данные | ||||
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); | |||
| Напряжение питания | 100…240 В (± 10 %), 50 Гц | |||
| Габаритные размеры | 358 × 156 × 118 мм | |||
| Масса | 4,5 кг | |||
Комплект поставки осциллографа АКИП-4119/3
| № | Наименование | Количество |
|---|---|---|
| 1. | Цифровой запоминающий осциллограф АКИП-4119/3 | 1 |
| 2. | Шнур питания | 1 |
| 3. | Делитель 1:1/1:10 | 4 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | ПО EasyScope3.0/АКИП (1CD) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69417-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
