Назначение и принцип: АКИП-3415/2 - Генератор сигналов специальной формы
Прибор АКИП-3415/2 используют для формирования сигналов специальной формы в лабораторных условиях и на испытательных стендах; АКИП-3415/2 предназначен для воспроизведения нестандартных временных импульсов и для проверки алгоритмов обработки сигналов.
В процессе работы генератор выдает заданные временные формы на выходе. На практике дискретность выходного сигнала применяют при тестировании цифровых модулей; генераторы сигналов такого класса часто интегрируют в автоматизированные стенды и включают в комплекты радиоизмерительных приборов.
Функциональные опции
- На практике реализуется настройка формы сигнала с возможностью задания параметров амплитуды, длительности и временной последовательности.
- В работе предусмотрены режимы синхронизации с внешними триггерами и формирование повторяющихся последовательностей для имитации реальных условий.
- При эксплуатации доступны средства программного управления и ручные элементы настройки для оперативного изменения параметров.
- Для калибровки возможно использование внешних эталонов и сравнительных замеров для поддержания воспроизводимости форм сигналов.
Сферы использования
- Испытательные и измерительные лаборатории для верификации схем обработки сигналов.
- Отладка и тестирование модулей связи и электроники в составе стендов.
- Обучающие комплексы и исследовательские проекты, требующие формирования нестандартных временных форм.
Описание генератора сигналов специальной формы АКИП-3415/2:

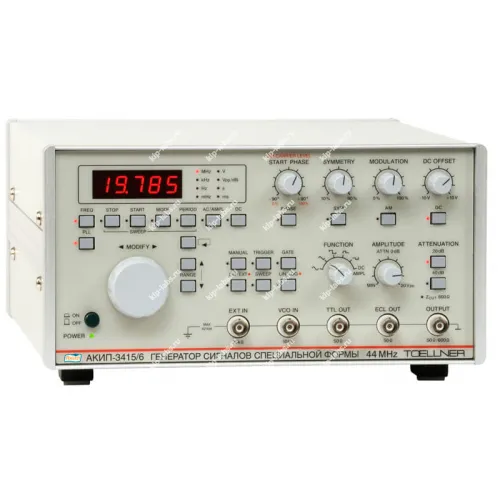

Функциональный генератор АКИП-3415/2 - это измерительный прибор, с помощью которого получают электрические сигналы одной из предустановленных форм. Прибор объединяет в себе блок формирования сигналов и встроенный усилитель, что позволяет повышать уровень выходного сигнала до 30 Впик-пик.
Корпус АКИП-3415/2 выполнен из алюминия, благодаря чему устройство устойчиво к механическим воздействиям. Аппарат имеет компактные габариты, поэтому он легко размещается в ограниченном рабочем пространстве лаборатории и применяется в научных исследованиях, на производстве, при диагностике и ремонте РЭА.
В ряде задач уместна дискретность выходного сигнала, а также использование процедур самоконтроля для оценки воспроизводимости.
Отличительные особенности:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 12 МГц;
- Высокое выходное напряжение 10 мВ…30 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим ГКЧ (свипирование);
- Режим усилителя (вход внешнего сигнала);
- Выход ECL и ТТЛ-уровня;
- Вход внешней модулирующей частоты (VCO);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон | 1 мГц – 12 МГц (все формы сигналов) |
| Погрешность установки частоты | ±1 е.м.р. (<5% от полной шкалы в используемом масштабе) 2×10-6 в режиме PLL (автоматическая фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц |
| Выходной уровень | 10 мВ…30 Впик-пик; 5 Впик-пик…15 Впик-пик в импульсе |
| Выходное сопротивление | 50 / 600 Ом (переключаемое) |
| Защита выхода | Защита от обратного напряжения ≤120 В (опция) |
| Ослабление | 30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное) |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±10 В |
| Синусоида | |
| Суммарные гармонические искажения на частотах до 100 кГц | <0,5 % |
| Уровень гармоник в выходном сигнале | 26 дБн до 12 МГц |
| Прямоугольник | |
| Время нарастания / спада | <28 нс |
| Выброс | <5 % |
| Скважность | 10% - 90% |
| Треугольник | |
| Нелинейность | <1% для частот < 100 кГц |
| Импульс | |
| Время нарастания/спада | <28 нс |
| Выброс | <5 % |
| Измерение симметрии | |
| Диапазон | 10% - 90% |
| Максимальная частота для всех сигналов | До 1,2 МГц |
| Постоянное напряжение | |
| Диапазоны | 0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом) |
| ГКЧ | |
| Формы несущей | Все формы сигналов |
| Время качания | 1 мс – 1000 с |
| Закон качания | Линейный / логарифмический |
| Тип качания | Возрастание/ убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Режимы усиления | |
| Усиление | 17 дБ (регулируемое) |
| Диапазон усиления | 0…12 МГц |
| Суммарные гармонические искажения | < 0,2 % до 100 кГц |
| Сопротивление входа | 10 кОм |
| Входы/выходы | |
| Выход синхронизации | Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 |
| Выход модуляции | 0…5 В, изменение частоты 1000:1 |
| Внешний вход | Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | 10 Гц до 50 МГц |
| Разрешение | 4 разряда с автовыбором диапазона |
| Погрешность | <10-5 |
| Входное напряжение | Уровень ТТЛ |
| Входное сопротивление | 10 кОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие характеристики | |
| Напряжение питания | ~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА) |
| Габаритные размеры | 265 × 147 × 330 мм |
| Рабочая температура | 0…50 °С |
| Масса | 5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы АКИП-3415/1 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель (BNC) | 1 |
| 4 | Нагрузка 50 Ом | 1 |
| 5 | Адаптер BNC-гнездо 4 мм | 1 |
| 6 | Адаптер BNC – штекер 4 мм | 1 |
| 7 | Тройник BNC | 1 |
| 8 | Аттенюатор 40 дБ | 1 |
| 9 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
