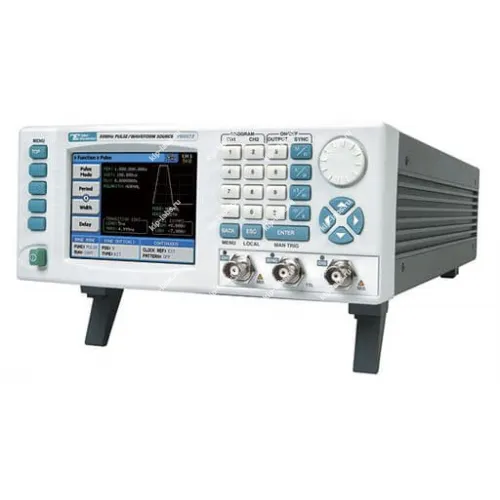

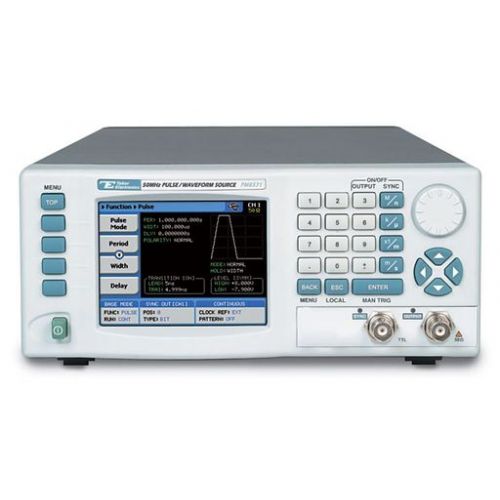

Генератор PM8572A-2

Описание модели: Генератор PM8572A-2

Генератор PM8572A-2 предназначен для формирования тестовых электрических сигналов при проверке и наладке радиоэлектронной аппаратуры, что делает его применимым в лабораторных условиях и на производственных площадках; производитель: TABOR.

Изделие входит в класс генераторы сигналов. Также его можно рассматривать в составе общего парка радиоизмерительных приборов.

Описание серии PulseMaster и модели PM8572A-2

Компания Tabor Electronics запустила серию генераторов PulseMaster, в которую на данный момент входят модели PM8571 (одноканальный) и PM8572 (двухканальный). Серия построена на базе платформы генераторов WonderWave (2571, 2572) и обладает сопоставимыми характеристиками для воспроизведения стандартных и произвольных форм сигналов.

Кроме того, прибор поддерживает программную эмуляцию популярных аналоговых генераторов импульсов, включая Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110, что позволяет без сложностей заменять устаревшие устройства в автоматизированных системах.

Преимущества

Прибор демонстрирует стабильную работу в типичных измерительных задачах; это снижает время подготовки к испытаниям. При необходимости доступны дискретные шаги настройки и средства подключения для интеграции в автоматизированные стенды.

• Генерация стандартных сигнальных форм
• Небольшие габариты
• Сокращённое время настройки параметров

Область применения

Генератор применяют на испытательных лабораторных стендах и при наладке радиоэлектронных модулей. Также устройство используют для контрольных проверок и серийного тестирования в сервисных и производственных условиях.

• Испытательные лабораторные стенды
• Сервисные центры
• Производственные участки для тестирования плат

Технические особенности генератора PM8572A-2:

• Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
• Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
• Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память 8 Мб, режим сегментации;
• Размах 16 Впик на нагрузке 50 Ом;
• Разрешение 10 пс при задании временных параметров импульса;
• Параллельный 16 битный выход;
• Встроенный частотомер до 100 МГц;
• ПО ArbConnection для формирования сигнала произвольной формы;
• Интерфейсы ДУ: USB, LAN, GPIB;
• Гарантия 5 лет.

Технические характеристики:
