Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 13533
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: AWG-4164

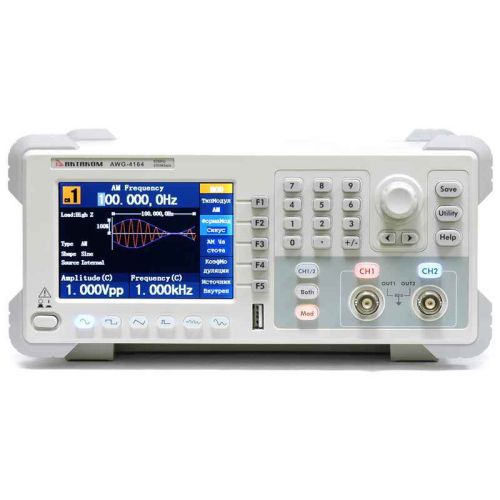

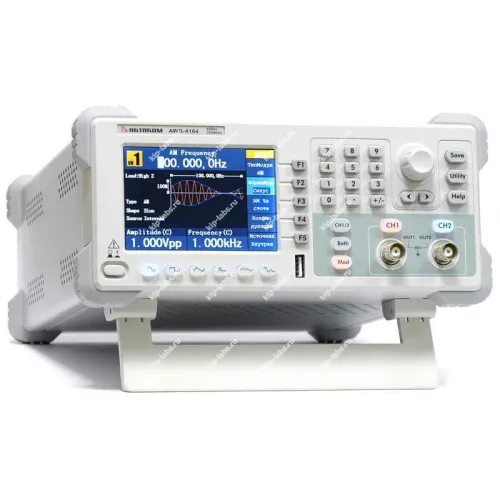

Описание модели: AWG-4164 Генератор сигналов специальной формы
Прибор AWG-4164 - генератор сигналов специальной формы от Актаком - используется для формирования произвольных временных сигналов в лабораторных и испытательных стендах, что позволяет воспроизводить сложные кривые и последовательности с сохранением их временной структуры.

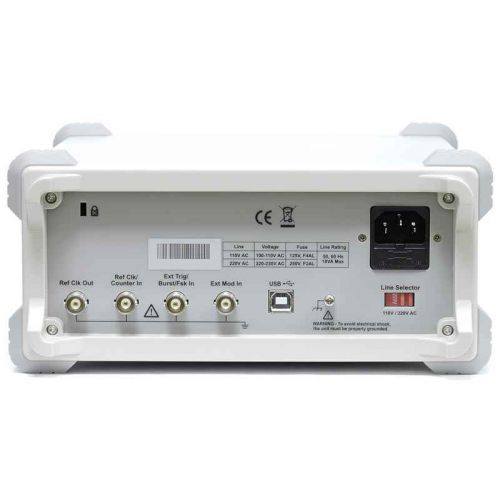

Аппарат оборудован USB‑портом для управления и обмена данными, кроме того имеются выходы синхронизации для интеграции в многокомпонентные системы. Подробности можно найти в разделе генераторы сигналов.
При необходимости доступны режимы дискретного управления и различные варианты интеграции. Прибор может работать с распространёнными последовательными интерфейсами и стандартными средствами синхронизации. Опционально возможна поддержка интерфейса RS-232.
Преимущества
- создание произвольных форм сигналов с регулируемыми параметрами
- удобные интерфейсы для подключения к ПК и синхронизации нескольких устройств
- компактный форм‑фактор, облегчающий установку в лабораторных стендах
- интуитивная система управления и совместимость со стандартным программным обеспечением
Область применения
- разработка и испытания аналоговой и цифровой электроники
- стенды калибровки и измерений
- лабораторные занятия и образовательные программы в вузах и технопарках
- моделирование сигналов для проверки алгоритмов обработки и синхронизации

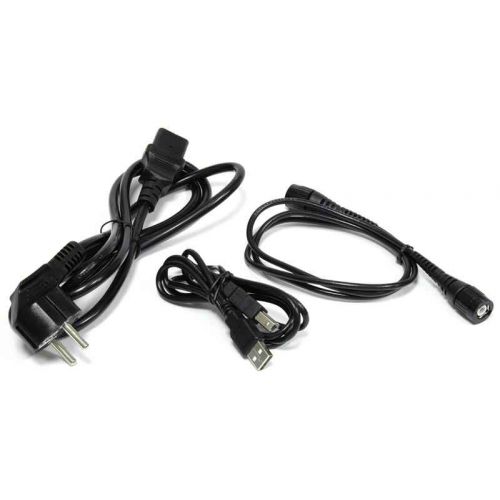

Стандартная комплектация генератора сигналов специальной формы AWG-4164:
- прибор
- сетевой кабель
- USB кабель для подключения к ПК
- руководство по эксплуатации (краткая инструкция)
- кабель BNC-BNC
Описание генератора сигналов специальной формы AWG-4164:
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1 мкГц…60 МГц (синус). Дискретизация 300 Мвыб/сек. Макс. количество точек -1 М. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг
Генератор сигналов специальной формы АКТАКОМ AWG-4164 выполнен на основе прямого цифрового синтеза (DDS), что обеспечивает высокое разрешение по частоте, стабильность и малый дрейф. Функциональные возможности прибора в сочетании с доступной ценой делают его пригодным для решения разнообразных измерительных задач при ограниченном бюджете.
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 60 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма | ||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 60 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 30 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 1 МГц | ||||
| белый шум (Гаусс) | полоса 25 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| Синусоидальный сигнал | |||||
| Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц) | ±0.2 дБ (1 мкГц~10 МГц) ±0.3 дБ (10 МГц~25 МГц) ±0.5 дБ (25 МГц~60 МГц) | ||||
| Коэффициент гармоник (1 Вп-п) | <-40 дБн | ||||
| Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) | <0.2% | ||||
| Фазовый шум (1 МГц, 1 Вп-п) | -110 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада (1 кГц, 1 Вп-п) | < 12 нс (10%~90%) типичное | ||||
| Выброс | < 5 % | ||||
| Коэф.заполнения | 20% ~ 80% (<1 МГц) 50% (≥1 МГц) | ||||
| Асимметрия (<50% коэф.заполнения) | 1% от периода + 5 нс | ||||
| Джиттер | 300 пс + 100 ppm от периода | ||||
| Треугольный сигнал | |||||
| Нелинейность (1 кГц, 1 Вп-п, 50% симметрия) | < 0,1% типичное | ||||
| Симметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | 20 нс ~ 1000 кс | ||||
| Точность установки | 10 нс | ||||
| Время нарастания/спада | <12 нс | ||||
| Выброс | < 5% | ||||
| Джиттер | 300 пс + 100 ppm от периода | ||||
| Специальная и произвольная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 2~1 М точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 300 Мвыб/сек | ||||
| Время нарастания/спада | < 35 типичное | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
Основные характеристики:
| Параметр | Значение | |
|---|---|---|
| Тип дисплея | Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов | |
| Питание | 100~240 В АСскз，50/60 Гц, CATII | |
| Интерфейс | USB устройство, USB host | |
| Потребляемая мощность | не более 18 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 235 х 110 х 295 мм | |
| Вес | 3 кг | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
