Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13663
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
34 344₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-135М

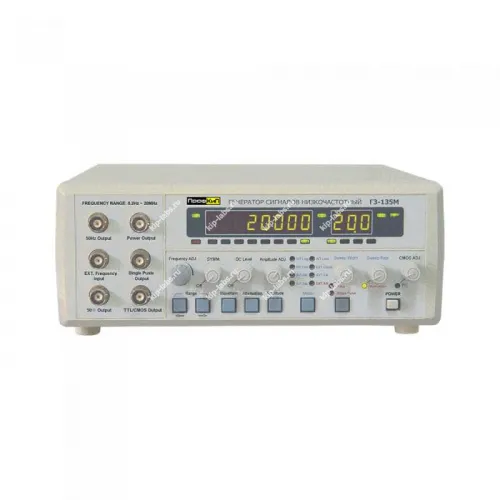

Описание модели: Генератор сигналов низкочастотный Г3-135М
Г3-135М предназначен для формирования низкочастотных тестовых и опорных сигналов; конструкция аппарата рассчитана на простую смену настроек и удобную интеграцию с внешними измерительными системами, при этом выпуск осуществляет ПрофКИП.
При необходимости прибор используют как автономный источник для лабораторных работ и наладки оборудования. Кроме того, устройство может входить в состав более сложных измерительных стендов; сведения о таких решениях доступны в каталоге генераторы сигналов. При необходимости допустима дискретность выходного сигнала.
Преимущества
Интуитивная схема управления и оптимальная компоновка элементов упрощают эксплуатацию. Тем самым сокращается время, требуемое на настройку и подготовку приборов.
- Компактный форм-фактор - уменьшение занимаемой площади рабочего места.
- Эргономичные органы управления - ускоренная подготовка к измерениям.
- Поддержка интеграции с внешними системами контроля и управления.
Область применения
Прибор используют в лабораториях, учебных центрах и на производственных участках. Также Г3-135М применяют при поверке, наладке и контроле работы радиотехнических и электронных устройств.
Техническое описание генератора ПрофКИП Г3-135М:
ПрофКИП Г3-135М обеспечивает стабильные сигналы с малыми искажениями. Диапазон рабочих частот - до 5 МГц.
Устройство формирует синусоидальные, треугольные, прямоугольные, пилообразные сигналы и импульсы, что расширяет область применения, и оснащено встроенным частотомером; при этом интерфейс RS-232 обеспечивает стандартную интеграцию с внешними приборами.
Г3-135М применяют при проверке аппаратуры звукового и ультразвукового диапазона. Его также используют при испытаниях на вибрацию и при проверке сервоприводов и других подобных задач.
Отличительные особенности генератора сигналов ПрофКИП Г3-135М:
- Диапазон частот: 0,2 Гц … 5 МГц;
- Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП;
- Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д.;
- Плавная регулировка смещения, симметрии, амплитуды;
- Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов;
- Высокая надежность: наработка на отказ > 1000 часов;
- Полная защита выходной цепи;
- Индикация амплитуды: среднеквадратичной уровень, пиковое значение;
- Интерфейс: RS-232;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Полоса частот выходных сигналов | 0,2 Гц … 5 МГц |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | 10 Впик-пик (50 Ом) |
| Ступенчатый аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Смещение постоянной составляющей | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм) |
| Симметрия | 20% … 80% |
| Синусоидальная волна | |
| Коэффициент искажения | 10 Гц … 100 кГц ≤ 0.8% |
| Треугольная волна | |
| Линейность | 90% |
| TTL (ТТЛ) выход | |
| Уровень | низкий ≤ 0,8 В высокий ≥ 1,8 В |
| CMOP (КМОП) выход | |
| Уровень | 3 Впик-пик … 15 Впик-пик (регулируемый) |
| Качание частоты | |
| Режим свипирования | линейное /логарифмическое |
| Ширина развертки | ≥ 1 полному частотному диапазону |
| Скорость свипирования | 10 мс … 5 с ±10% |
| Амплитудная модуляция | |
| Несущая частота | 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов) |
| Период входного сигнала | 10 мс … 5 с |
| Глубина | 0% … 100% |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10% |
| Входная чувствительность | 0 В … 2 В |
| Частотная модуляция | |
| Девиация | 0% … 5% |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10% |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10% |
| Входная чувствительность | 0 В … 2 В |
| Частотомер | |
| Дисплей | 5 разрядов (внутренний) |
| Частотный диапазон | 0,2 Гц … 5 МГц 0,2 Гц … 100 МГц (внешн) |
| Входной импеданс | 500 кОм /30 пФ |
| Опорный генератор | 10 МГц |
| Точность | точность опорного генератора ± единица |
| Входной аттенюатор | -20 дБ |
| Стабильность опорного генератора | 5 х 10-5 /день |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 240 х 80 х 220 мм |
| Вес | 1,75 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-134М | 1 |
| 2 | Кабель BNC | 1 |
| 3 | Кабель с двумя зажимами | 1 |
| 4 | Кабель питания | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
