Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13546
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
252 200₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3417/1

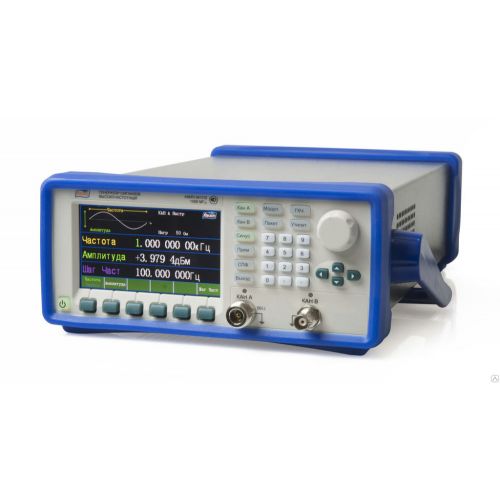

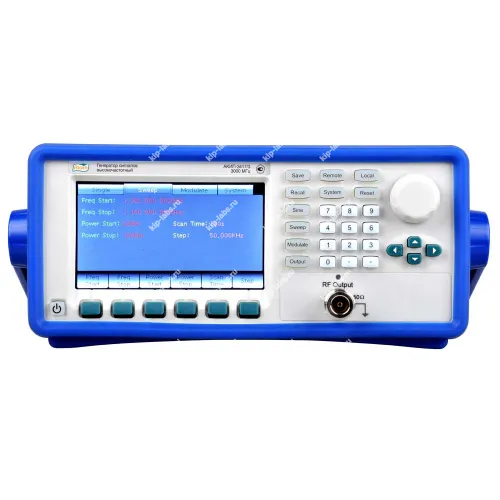

Назначение и принцип: АКИП-3417/1 - Генератор сигналов высокой частоты
Прибор АКИП-3417/1, выпускаемый предприятием АКИП, предназначен для задания и воспроизведения радиочастотных сигналов в тестовых и измерительных схемах. Конструктивные решения ориентированы на эксплуатацию в лабораторных условиях и на испытательных стендах.
Аппарат способен формировать как чистые синусоидальные, так и модулированные радиочастотные сигналы, при этом поддерживается стабильность ключевых параметров. Управление возможно как локально, так и через внешние интерфейсы, что упрощает подключение к автоматизированным системам; к тому же устройство органично вписывается в класс генераторы сигналов.
В работе предусмотрена дискретная подстройка выходного уровня и частоты, что позволяет согласовать амплитудно-частотные параметры с применяемой измерительной аппаратурой. При калибровке следует руководствоваться требованиями используемых эталонов и методик; интерфейсы управления упрощают интеграцию в существующие стенды. Дискретность регулировок и наличие стандартных интерфейсов делают прибор удобным для последовательных процедур настройки и контроля.
Функциональные опции
Ниже приведены ключевые функциональные возможности прибора, при этом перечисленные режимы применяются при проведении измерений и наладочных операций.
- генерация модулированных и синусоидальных радиочастотных сигналов;
- точная подстройка выходного уровня и частоты с дискретностью, позволяющей адаптировать сигнал под конкретную измерительную схему;
- режимы управления: ручной доступ и дистанционное управление через стандартные интерфейсы;
- взаимодействие с измерительной аппаратурой для последовательного тестирования и настройки устройств;
- возможность встраивания в автоматизированные стенды и системы контроля.
Сферы использования
Перечень типичных областей применения охватывает лабораторные исследования и сервисные операции; при эксплуатации прибор часто задействуют для обучения и калибровочных процедур.
- лабораторные исследования и отладка радиочастотных модулей;
- проверка и наладка приемно‑передающего оборудования в сервисных центрах;
- испытания компонентов и печатных плат при серийном производстве;
- образовательные и демонстрационные стенды для подготовки специалистов;
- проведение калибровочных процедур совместно с эталонными средствами измерения.
Описание генератора сигналов специальной формы АКИП-3417/1:
Новый генератор серии АКИП-3417/1 имеет в наличии два полностью независимых канала и позволяет формировать по Каналу A высокочастотные гармонические колебания (синус) до 500 МГц с ультранизким уровнем гармонических искажений и возможностью ослабления выходного сигнала до -127 дБм.
Отличительные особенности:
- 2 независимых канала (кан А/ В)
- Диапазон частот: 1 мкГц…1000 МГц (канал A- синус)
- Канал A (система ФАПЧ): синус, прямоугольник
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
- Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
- Внутренний опорный генератор: ±1х10-6
- Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
- Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
- Интерфейсы: USB, RS-232 (опция: GPIB)
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основные выходные параметры (канал A) | |
| Частотный диапазон | Синус: 1 мкГц … 1000 МГц; прямоугольник: 1 мкГц … 80 МГц |
| Разрешение | 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | -127 дБм… + 13 дБм |
| Разрешение | 0,1 дБ |
| Погрешность уст. уровня | ±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм) |
| Основные выходные параметры (канал В) | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение | 1 мВпик |
| Погрешность уст. уровня | ±(1% от уст. + 1 мВ) |
| Постоянное смещение | ±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| Общие данные (канал A/В) | |
| КСВН | < 1.8 |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Спектральная частота | |
| Коэффициент гармоник | < -30 дБн (при вых. уровне ≤ 4 дБм) |
| Негармон. составляющие | < -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц) |
| Субгармоники | < -40 дБн (выходной уровень ≤ 4 дБм) |
| Паразитная ЧМ | < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц) |
| Прямоугольник | |
| Время нарастания | ≤ 15 нс |
| Выброс | ≤ 5% |
| Модуляция (канал А) | |
| Виды модуляции | АМ, ЧМ, ЧМн, ФМн |
| Глубина АМ | Глубина: 1 … 120 % |
| Частота модуляции | 1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.) |
| Девиация фазы ФМн | 0° … 360° |
| Вход внеш. модуляции | Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм. |
| Свипирование/ГКЧ (канал А) | |
| Режимы качания | Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц |
| Время качания | 1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага | 50 мс … 10 с |
| Пакетный режим BURST (канал A) | |
| Виды запуска | По счету (от 1 до 10.000 импульсов), по строб-импульсу |
| Период повторения | 1 мс – 800 с |
| Формы сигнала (Канал В) | |
| Тип | Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник | Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс | Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила | Симметрия: 0,0 … 100,0 % |
| Общие данные | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, RS-232 |
| Габаритные размеры | 254 × 103 × 374 мм |
| Масса | 4,5 кг |
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор ВЧ-сигналов АКИП-3417/1 | 1 |
| Сетевой шнур | 1 |
| Соед. кабель BNC-BNC | 1 |
| CD-диск с ПО (по запросу) | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 73612-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
