УСД-46 ультразвуковой дефектоскоп

Кратко о модели: УСД-46 ультразвуковой дефектоскоп

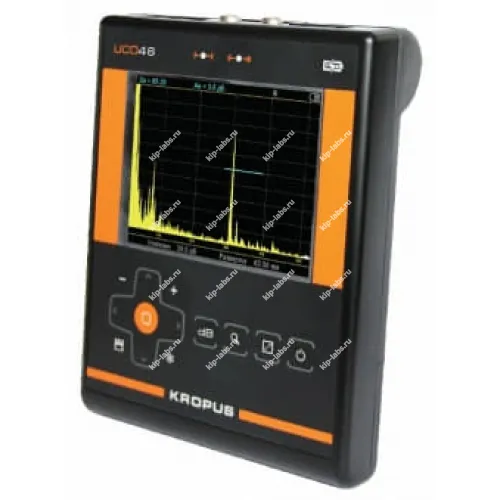

Лёгкий переносной дефектоскоп УСД-46 весом 0,87 кг предназначен для выездной диагностики и полевых работ; прибор спроектирован как универсальное решение для ручной дефектоскопии, при этом корпус и набор функций ориентированы на работу в продолжительных командировках.

Аппарат построен на отработанной схемотехнике предыдущей серии УД2В-П46, что обеспечило ему проверенную электронную базу и надежность; характеристики и удобство управления делают его логичным выбором среди устройств производителя Кропус, а по назначению он относится к дефектоскопы. В комплекте предусмотрены крупный морозостойкий TFT-дисплей 320х240 точек и литиевый аккумулятор с автономностью до 12 часов, что позволяет долго работать вне стационарных источников питания.

Удобство полевого использования усилено специализированным чехлом с креплением на корпусе оператора и дополнительным фиксатором на руке, при этом реализована функция автоматической калибровки по образцам СО-3, V-2 и аналогичным; встроенная база преобразователей облегчает вызов нужных настроек одной кнопкой, а наличие USB-интерфейса и полноэкранного режима расширяет возможности обмена данными и отображения сигналов.

В дефектоскопе применён алгоритм записи огибающей максимума сигнала, который запоминает по одной точке на каждый зондирующий импульс - положение и величину максимальной амплитуды эхо-сигнала в контролируемой зоне. Благодаря этому можно построить график перемещения максимума при поперечном сканировании сварного шва и оценить его условную протяжённость; тем самым оператор получает быстрый способ определения координат отражателя в момент наибольшей амплитуды отражения.

Прибор обеспечивает подробное протоколирование результатов ультразвукового контроля: каждый протокол включает А-сигнал, огибающую максимума (при сохранении в этом режиме), цифровые параметры измерений (амплитуда и координаты, расстояние по лучу или скорость УЗК), полный набор рабочих параметров, дату, время и название, вводимое с клавиатуры. Все сохранённые результаты можно просматривать и переименовывать как в самом дефектоскопе, так и на ПК с помощью специального программного обеспечения, что позволяет автоматизировать обработку и хранение протоколов в отдельных базах.

Кроме стандартных средств обработки предусмотрен конструктор печатных форм протоколов УЗ-дефектоскопии, позволяющий формировать отчётность в нужном формате под требования конкретного пользователя. Устройство сертифицировано в Госстандарте России (сертификат RU.C.27.003.A №33993), внесено в Государственный реестр средств измерений под №17498-03 и рекомендовано к применению в РФ и странах СНГ.

В УСД-46 реализован принцип работы с «замороженным» изображением сигнала: прибор оцифровывает сигнал с максимально возможной для заданного частотного диапазона точностью, а не в разрешении экрана, что упрощает дальнейшую обработку. Оказавшийся нужным сигнал фиксируется кнопкой «заморозка», после чего оператор может менять развертку, вводить задержки, пользоваться масштабированием в а-зоне («электронная лупа»), корректировать зоны контроля и отсечку, а затем сохранять результат.

При необходимости результаты легко экспортировать через USB и обрабатывать их на ПК; дискретность настроек и доступные опции удобны для типичных задач дефектоскопии.

Ключевые особенности

• Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.
• Мощный генератор импульсов и высокая разрешающая способность приемного тракта
• Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс
• Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.
• Функция огибающей максимума сигнала
• Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
• Усилитель: широкополосный 0.5 - 20 МГц, + 4 узкополосных диапазонных фильтра

• 7 встроенных контуров согласования

• Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
• ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
• Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
• Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов

• Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
• Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
• Отсечка: компенсированная от 0 до 80% высоты экрана
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• "Заморозка" А-сигнала
• Измерение толщины по одному сигналу или между двумя сигналами
• Точность индикации толщины: 0.01

• Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
• Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
• Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
• Питание: встроенный аккумулятор или внешний блок питания

• не менее 12 часов работы от аккумуляторов
• Вес: 0,87 кг с аккумуляторами

Где применяется

Устройство используется при ручной ультразвуковой дефектоскопии различных конструкций и сварных соединений, в том числе в полевых условиях; благодаря компактности и автономности оно удобно для выездных обследований сооружений и оборудования.

Прибор актуален для контроля толщины материалов и поиска отражателей в зонах сварных швов, а также для формирования формализованных протоколов контроля, что упрощает обмен данными между операторами и инженерами.
