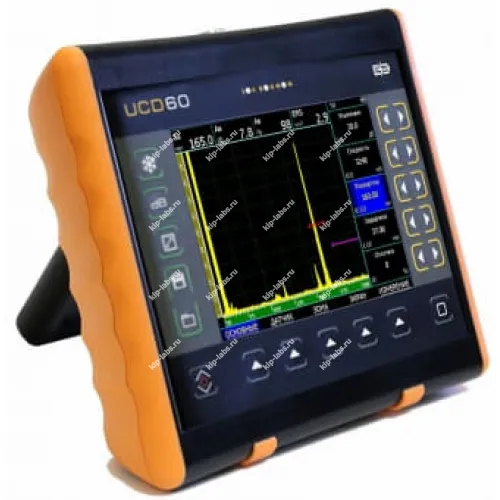

Усовершенствованный УСД-60 выполнен в новом эргономичном корпусе и допускает последующее обновление до версии на фазированных решётках УСД-60ФР, что позволяет расширять набор методов контроля по мере необходимости; производителем изделия выступает Кропус.

После глубокой модернизации прибор трансформирован в универсальную платформу. Она даёт возможность наращивать функционал по мере появления задач и требований, а также интегрировать дополнительные модули и режимы работы; к группе оборудования относится дефектоскопы.

Аппарат оборудован мощным регулируемым генератором и низкошумящим широкополосным приёмником нового поколения, при этом набор узкополосных фильтров улучшает отношение сигнал/шум и база данных преобразователей обеспечивает мгновенную загрузку их параметров в одно нажатие.

В комплект функционала включены ВРЧ и АРК, разные уровни демпфирования, режим огибающей сигнала и усреднение нескольких эхо-сигналов. При необходимости пользователь может задать две независимые зоны контроля с индивидуальной логикой распознавания дефектов.

Вход для двухканального оптического энкодера обеспечивает построение B-скана с координатной разверткой изделия, а масштабируемая программная архитектура позволяет в дальнейшем подключать TOFD-сканеры и 16-канальные фазированные решётки, тем самым расширяя область применения прибора.

Высокоточная толщинометрия в сочетании с активными ЭМА-преобразователями даёт возможность измерять толщину стенки под слоями непроводящих покрытий без зачистки ржавчины. Прибор выполнен в ударопрочном корпусе с классом защиты IP65 и оснащён морозостойким цветным TFT-экраном 640х480, что делает его пригодным для полевых работ.

Устройство объединяет элементы аналоговой и цифровой технологии и отличается продуманной эргономикой. Это упрощает настройку и эксплуатацию в разнообразных условиях.

Преимущества

Универсальная архитектура платформы позволяет постепенно расширять функционал, что обеспечивает адаптацию к разным задачам контроля; кроме того, наличие встроенных средств автоматической калибровки и библиотеки преобразователей ускоряет подготовку к измерениям.

Область применения

Дефектоскоп применяют для контроля сварных соединений, оценки целостности конструкций и измерения толщины стенок в производственных и полевых условиях. Также устройство подходит для работ, где требуется применение ЭМА-преобразователей и сканирование с координатной разверткой.

Отличительные особенности:

Реальный недетектированный радиосигнал в дополнение к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности
Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.
Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2
Автоматическая калибровка развертки и стробов при контроле сварных соединений
Помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.
Полноэкранный режим работы
Режим огибающей сигнала
Функции Временной Регулировки Чувствительности (ВРЧ) и АРК
Встроенные АРД диаграммы

Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
Запись сигналов по 1 или 2х координатному датчику оборотов
Функции ВРЧ, АРК и АРД
Работа с ЭМА преобразователями
Конструктор геометрии сварного шва
Интерфейс: USB
Обновление прошивки по USB
Питание: Li-ion аккумулятор или внешний блок питания
до 10 часов работы от аккумулятора

Технические характеристики:

Характеристика	Значение
Диапазон настроек скорости ультразвука, м/с:	от 1000 до 10 000 с шагом 1, 10 и 100
Тип дисплея:	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Источник питания:	аккумулятор Li-ion 10.8В, 5000 mА/ч, внешнее питание блок питания 220В AC
Время непрерывной работы от аккумулятора, не менее:	не менее 10 часов работы от встроенного аккумулятора
Габариты, мм:	200x225x80
Масса, г:	1400 c аккумуляторами
Диапазон рабочих температур:	от -30 до +55
Память данных:	200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Номинальное напряжение питания, В:	15В / 2,5А DC
Развертка:	мин.: 0 - 11,9 мм макс.: 0 - 5950 мм (сталь) с шагом 0.01, 0.1, 1, 10 и 100
Задержка:	от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка в призме:	от 0 до 100 с шагом 0.01, 0.1, 1
Демпфирование:	25 ом / 50 ом/ 1000 Ом
Входной импенданс:	50 ом / 600 ом
Зондирующий импульс:	радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса
Частота повторений ЗИ:	от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Усилитель:	широкополосный: 0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления:	100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Временная Регулировка Чувствительности (ВРЧ):	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК):	построение по 20 точкам, регулируемая по высоте
Детектирование:	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка:	компенсированная, 0 - 80% высоты экрана
Зоны контроля:	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД):	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов:	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды:	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АКР) Сравнение амплитуд по AWS D1.1
А-сигнал:	480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Интерфейс:	USB
Разъемы преобразователей:	2 Lemo00
Дополнительная клавиша +dB:	программируемая
Максимальная длина контролируемого материала (сталь):	до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Функция АРД:	построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Номер в госреестре СИ	72956-18
Производитель	Кропус
Страна производитель	Россия
