Метрологический комплекс СПЕКТР-П

Назначение и принцип: Метрологический комплекс СПЕКТР-П

Метрологический комплекс СПЕКТР-П предназначен для испытаний и контроля параметров ультразвуковых преобразователей; базой комплекса служит дефектоскоп УД2В-П45, что позволяет в течение минуты формировать паспорт на УЗ ПЭП с минимальными трудозатратами. В работе рекомендуется использовать решения производителя Кропус, а также совместимое оборудование из раздела дефектоскопы.

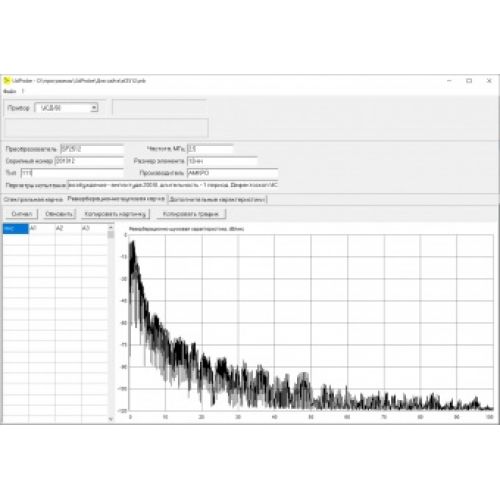

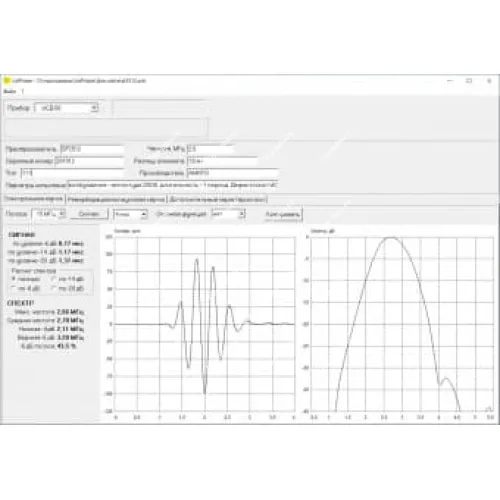

На практике встроенные возможности дефектоскопа обеспечивают очень быстрое снятие характеристик; за несколько секунд фиксируется эхо-импульсная характеристика ПЭП с определением длительности импульса по уровням -6, -14 и -20дБ. Дополнительно регистрируются спектральная характеристика сигнала и реверберационно-шумовая характеристика (РШХ).

При эксплуатации уместна дискретность измерений и возможность интеграции с внешними интерфейсами, при этом конструкция комплекса ориентирована на удобство подключения периферии и обмена данными по стандартным каналам связи.

Функциональные опции

• Снятие эхо-импульсной, спектральной характеристик и РШХ
• Печать результатов в виде конечного паспорта
• Сохранение паспортов ПЭП в архиве компьютера
• Возможность применения и контроля влияния демпфирования, аналоговых и цифровых фильтров
• Получение характеристик любого сигнала в диапазоне глубин до 3 метров (по стали)

Сферы использования

Установка имеет сертификат соответствия ГОСТ 23702 № 03.012R.00118 и принята в качестве основного средства для поверки ПЭП в ряде организаций; в частности, комплекс применяется в РОСТЕСТ-Москва и в Академии Метрологии и Стандартизации России, при этом также используется на отдельных предприятиях, занимающихся производством ПЭП.

Комплект поставки установки СПЕКТР-П:

• электронный блок дефектоскопа УД2В-П46,
• блок питания 220В,
• кабели СР50-Лемо0 - 2 шт.,
• преобразователи - 4 шт.,
• кабель ВП45-RS232PC,
• переходник USB-COM,
• программное обеспечение для PC + пакет UdProbe,
• кейс для переноски,
• руководство по эксплуатации комплекса,
• аттестованные стандартные образцы СО-2,СО-3,
• персональный компьютер с установленным ПО,
• лазерный принтер (Сертификат соотвествия ГОСТ №03.012R.008 от 30.06.2004г.)

Технические характеристики СПЕКТР-П:
