Назначение и принцип: УСД-50 IPS ультразвуковой дефектоскоп

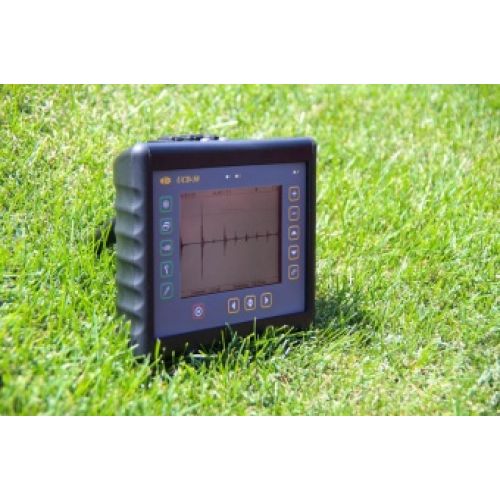

УСД-50 IPS - портативный ультразвуковой дефектоскоп в прочном корпусе с защитой IP65, разработанный для работы в полевых условиях и лабораториях; прибор сочетает модернизированную электронную архитектуру и обновлённые программные алгоритмы обработки сигналов, при этом производителем является Кропус. В работе он служит как универсальный инструмент для неразрушающего контроля, а по назначению относится к дефектоскопы, что позволяет легко интегрировать результаты в существующие процедуры контроля.

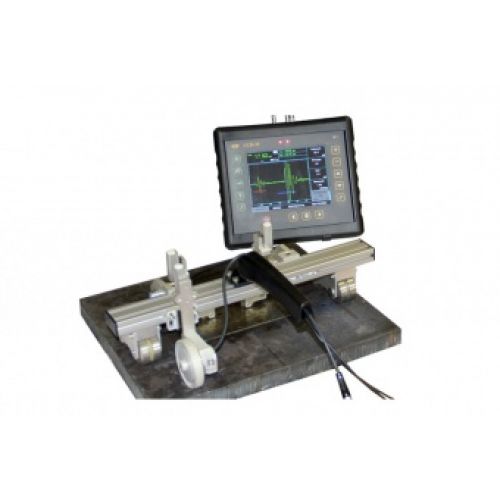

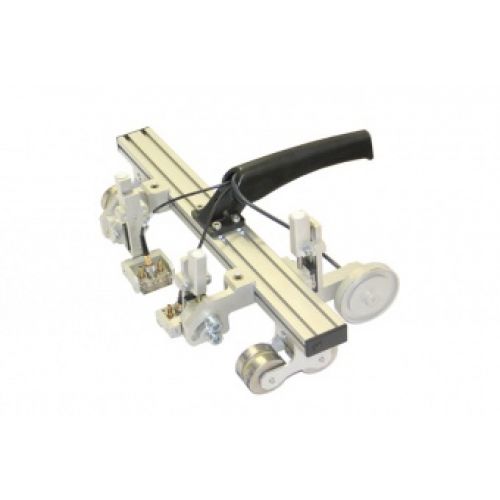

При эксплуатации прибор поддерживает подключение энкодера для работы со сканерами и последующего построения B-сканов и TOFD-разверток контролируемых участков, что позволяет получать пространственно-временную картину дефектов. Экран выполнен на цветной TFT-матрице 640х480 с морозостойкой конструкцией, быстрым откликом и широким углом обзора; это делает устройство удобным при ярком солнечном свете и при отрицательных температурах.
Прибор лёгкий и мобильный - масса 1,4 кг с аккумулятором - и размещён в эргономичном ударопрочном корпусе из ABS-пластика. Он оснащён функциями автоматической калибровки преобразователя, режимами ВРЧ, АРК и АРД с привязкой по чувствительности, а также режимом огибающей, памятью результатов и высокоскоростным интерфейсом для связи с ПК; эти возможности тем самым обеспечивают комплексное документирование и точное измерение толщины изделий.
В работе дефектоскоп объединяет преимущества аналоговой и цифровой схемотехники, а конструкция ориентирована на удобство эксплуатации и длительную эксплуатационную надёжность. При калибровке и повседневной работе полезны встроенные опции самопроверки и регулировки параметров; подобные нейтральные рамки облегчают выбор режима и согласование с процедурой контроля.
Функциональные опции
- Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
- Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.
- Отображения ультразвуковых сигналов в недектированном виде
- Б-скан для более удобной визуализации процесса ультразвукового контроля
- Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.
- Сохранение и вызов настроек из памяти прибора
- Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа
- Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек
- TOFD режим
- Поддержка АРД-диаграмм
- Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете
Сферы использования
На практике УСД-50 IPS применяют при контроле сварных соединений и основного металла в цеховых и полевых условиях; прибор также подходит для измерения толщины изделий и документирования результатов УЗ-контроля. В работе он востребован в производственном контроле, инспекциях и лабораторных исследованиях, при этом мобильность и защищённый корпус облегчают эксплуатацию на выезде.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Развертка | мин.: 0 - 2,5мкс, макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Задержка | от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 - 10 000 м/с, с шагом 1, 10 и 100 м/с |
| Задержка в призме | 0 - 100 мкс, с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом / 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса |
| Демпфер зондирующего импульса | регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс |
| Частота повторений ЗИ | от 20 до 2000Гц с шагом 10, 100 и 1000 Гц |
| Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
| Дополнительная клавиша +dB | программируемая |
| Временная регулировка чувствительности (ВРЧ) | диапазон до 90 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая амплитуда-расстояние (АРК) | построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой |
| Функция АРД | построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
| Автоматическая сигнализация дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Разъемы УЗ ПЭП | 2 Lemo00 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы | 10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Класс защиты | IP65 |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 52657-13 |
| Производитель | Кропус |
| Страна производитель | Россия |
