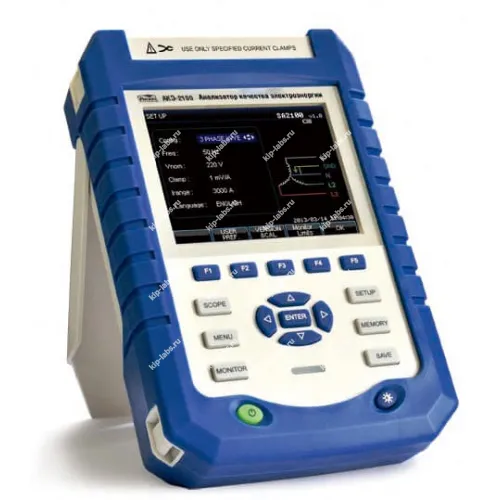

Краткое описание анализатора качества электроэнергии АКИП АКЭ-2100
АКЭ-2100 представляет собой новое поколение анализаторов ПКЭ, обеспечивая легкий и при этом всеобъемлющий анализ полного перечня параметров качества электроэнергии и систем электропитания. Обе модели анализаторов предназначены для работы с одно и трехфазными сетями питания различного исполнения (10 типов схем).
Разрядность АЦП составляет 16-разрядов, максимальная дискретизация при регистрации входных параметров 163,84 КГц. Такая частота дискретизации анализаторов удовлетворяет требованиям по захвату аномалий напряжений (от 10 мс), отвечает современным запросам профессионалов в сфере энергоаудита. Все регистрируемые электрические параметры отображаются в режиме реального времени на внешнем дисплее в виде:
- Форма сигналов
- Графический режим (гистограммы и векторные диаграммы)
- Формат численных значений (мультиметр)
Режим вывода векторных диаграмм отобразит фазовый сдвиг между любым фазным напряжением и соответствующим током, характеризуя тем самым индуктивный или емкостной характер подключенной нагрузки. Большой объем встроенной памяти 128 МБ позволяет вести сбор и непрерывную запись всех параметров на длительном интервале времени. Новинки имеют большой цветной TFT дисплей с подсветкой (диагональ15см), разрешение 320х240 точек, что значительно облегчает настройки и работу с прибором.
Отличительные особенности:
- Класс S;
- Входящее напряжение: 1…1000 В скз / 1…1400 В п-п;
- Ток 0…6000 А (в зав. от т/преобразователя);
- Частотный диапазон АКЭ-2100: 50/60 Гц (до 50-й гармоники);
- Частотный диапазон АКЭ-2200: 50/60 Гц (до 100-й гармоники) или 400 Гц (до 12-й гармоники) ;
- Измерения в 1 фазных и 3-х фазных сетях (10 типов схем подключения);
- Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэф. мощности, активной и реактивной энергии (P, S, Q);
- Регистрация бросков пускового тока, анализ формы сигнала, быстроменяющихся переходных процессов;
- Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, измерение гармоник напряжения/ тока, регистрация провалов, перенапряжений и прерываний напряжения;
- Измерение коэффициента несимметрии.
Технические характеристики анализатора качества электроэнергии АКИП АКЭ-2100
| Параметр | Значение | |
|---|---|---|
| Измерение напряжения | ||
| Диапазон измерений | 1 ...1000 В скз/1...1400 В п-п | |
| Максимальное разрешение | 0.1 В | |
| Погрешность измерений (с.к.з.) | 0.5% | |
| Погрешность измерений (п-п) | 0.5% | |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы) | |
| Чередование фаз | да | |
| Регистрация отклонения, перенаряжений | ||
| Диапазон измерений | 0...200 % от номинальных значений | |
| Разрешение | 0.01 В | |
| Погрешность измерения | 0.2 | |
| Регистрация бросков тока | ||
| Диапазон измерений | 0...5000 А (в зав. от т/ преобразов.) | |
| Погрешность измерения | 0.2 % ... 3 % | |
| Измерение силы тока | ||
| Диапазон измерений | 0...5000 А (в зав. от т/ преобразов.) | |
| Максимальное разрешение | 0.1 А | |
| Коэфф. трансформации | 1 мВ/A ...ЮмВ'А | |
| Погрешность изм. (базовая) | 1 % 0.1 % | |
| Погрешность клещей | 0.2 %...3% (в зависимости от модели) | |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы). | |
| Входной импеданс | 50 кОм | |
| Измерение эенергии (активной, реактивной, полной) | ||
| Диапазон измерений | 20 МВт | |
| Максимальное разрешение | 0.1 кВт | |
| Погрешность измерения | 0.1 % | |
| Измерение мощности (активной, реактивной, полной) | ||
| Диапазон измерений | 0...200 ГВт*ч В зав. от диапазона U/I | |
| Разрешение | 10 Вт*ч | |
| Погрешность измерения | 1.5% + 10 ед. счета | |
| Коэффициент мощности | ||
| Диапазон измерений | 0...1 | |
| Разрешение (*) | 0.01 | |
| Погрешность измерения О | 5% | |
| Гармоники | ||
| Диапазон измерений | 1...50 (50/ 60 Гц) 1...100 (50/ 60 Гц) / 1...12 <400 Гц) | |
| Разрешение | 0.1% | |
| Погрешность измерения | 0.1% | |
| Частота | ||
| Диапазоны частот | 42.5...57.5/ 51...69 Гц 42.5...57.5 / 51...69 / 320...480Гц | |
| Разрешение | 0.01 Гц | |
| Погрешность | 0.01 Гц | |
| Фликер | ||
| Доза фликера | 0...20 | |
| Разрешение | 0.01 | |
| Погрешность | 5% | |
| Общие характеристики | ||
| Дисплей | TFT 320x240. диаг. 15 см | |
| Внутренняя память | 128 МБ | |
| Разрядность АЦП | 16- разрядов. 20 квыб/с | |
| Условия эксплуатации | 0° С ... +40= С. отн. влажность < 80 % | |
| Питание | От встроенного аккумулятора или сети (через адаптер питания) | |
| Аккумулятор | 7.4 В 4.4 Ач | |
| Адаптер | АС 90...264 В/DC 9 В 2.2 А | |
| Время работы от аккумулятора | 7ч | |
| Время заряда аккумулятора | 6ч | |
| Интерфейсы | USB. LAN | |
| Исполнение | 600 В кат IV. 1000 В кат III | |
| Габаритные размеры | 270x190x66 | |
| Масса | 1.6 кг | |
Комплектация АКИП АКЭ-2100
| Наименование | Количество |
|---|---|
| Анализатор качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2100 | 1 |
| Измерительные проводоа 2 м (черный, синий, красный, зеленый, желтый) | 5 |
| Зажимы (Крокодил) | 5 |
| Сетевой адаптер питания | 1 |
| Соединительный кабель 220В | 1 |
| Сумка для переноски | 1 |
| Ручка ремешок | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
