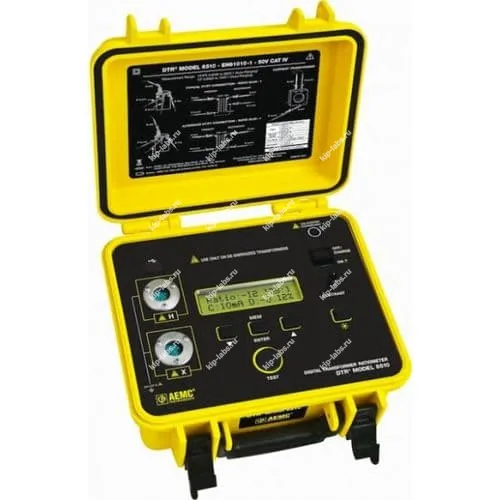

DTR8510 - Измеритель коэффициента трансформации, однофазный, цифровой

Кратко о модели: DTR8510 - Измеритель коэффициента трансформации, однофазный, цифровой

Модель DTR8510 представляет собой однофазный цифровой измеритель коэффициента трансформации производства Chauvin Arnoux, предназначенный для оперативной проверки трансформаторов различных типов. Устройство логично вписывается в рабочие процессы специалистов по диагностике и учёту электроэнергии, поэтому его также уместно рассматривать наряду с приборами из раздела анализаторы электроэнергии.

Прибор выполняет прямые измерения коэффициента трансформации в широких пределах - от 0.8000:1 до 8000:1 для силовых и напряженческих трансформаторов, а для трансформаторов тока диапазон задан 0.8000–1000.0; при этом тестирование осуществляется путём возбуждения первичной обмотки и снятия показаний со вторичной, что позволяет получить результаты без сложной перенастройки.

Интерфейс отображает одновременно коэффициент трансформации, полярность и величину тока возбуждения с высокой детализацией. Экран двухстрочный, с регулировкой контрастности и подсветкой; устройство также информирует о некорректном подключении, обрыве, обратной полярности и коротком замыкании, что повышает удобство эксплуатации.

Благодаря этому прибор использует низковольтную технологию проверки и встроенные схемы защиты, а питание реализовано через NiCd батарею и штатное сетевое ЗУ. Таким образом, долговечность и ударопрочность корпуса сочетаются с простотой подготовки к работе, поскольку калибровка и балансировка не требуются.

Ключевые особенности

Прибор обеспечивает точные прямые измерения коэффициента трансформации в широком диапазоне, при этом режим постоянного тока снижает влияние магнитного сердечника. За счёт этого возможна оценка состояния обмоток и выявление разрывов или высокого сопротивления в цепи, а экран отображает отклонение измеренных значений от данных на шильде трансформатора. Контроль питания, индикация уровня заряда батареи и микропроцессорное управление упрощают эксплуатацию; нейтрально отмечаем, что дискретность показаний и возможности интеграции в систему учёта могут оказаться востребованы при комплексных проверках.

Где применяется

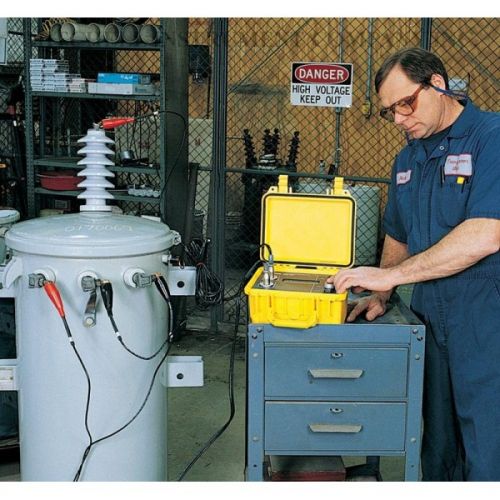

Прибор используют при приёмке и периодической проверке силовых трансформаторов, трансформаторов напряжения и тока в электрических сетях и на энергообъектах. В итоге он пригоден для сервисных работ на подстанциях, лабораторных испытаний и эксплуатационного контроля на промышленных предприятиях; также удобен при поверке и техническом обслуживании трансформаторного оборудования.

Отличительные особенности измерителя коэффициента трансформации DTR8510:

• Непосредственное считывание результатов измерения коэффициента трансформации в диапазоне от 0.8000:1 до 8000:1 для силовых трансформаторов и трансформаторов по напряжению и от 0.8000 до 1000.0 для трансформаторов тока
• Тестирование происходит благодаря возбуждению первичной обмотки и снятия результатов испытания со вторичной
• Режим тестирование постоянным током позволяет уменьшить влияние магнитных сердечников на результат
• Проверка непрерывности цепи позволяет определить наличие или обрыв (высокое сопротивление) соединения между выводами обмоток трансформатора
• Одновременное отображение на экране коэффициента трансформации, полярности и величины тока возбуждения с высоким разрешением.
• Отображает отклонение измеренных параметров, от указанных производителем на шильде трансформатора
• Двойное питание: NiCd батарея / встроенное сетевое ЗУ
• Микропроцессорное управление
• Простота подключения и подготовки к работе: не требуется калибровка и балансировка
• Экранные сообщения о некорректном подключении проводов, обратной полярности, обрыве цепи и коротком замыкании
• Большой двухстрочный экран с регулируемой контрастностью и подсветкой гарантирует хорошую видимость при любом освещении
• Отсутствие высокого напряжения - используется низковольтная технология проверки и встроенная схема защиты
• Индикация разряженности батареи
• Долговечный, ударопрочный, герметичный

Комплектация прибора DTR8510:

• Прибор DTR 8510
• Документация
• Соединительные провода (4,5 м) с цветной маркировкой + сумка для транспортировки
• Шнур питания

Технические характеристики измерителя DTR8510:
