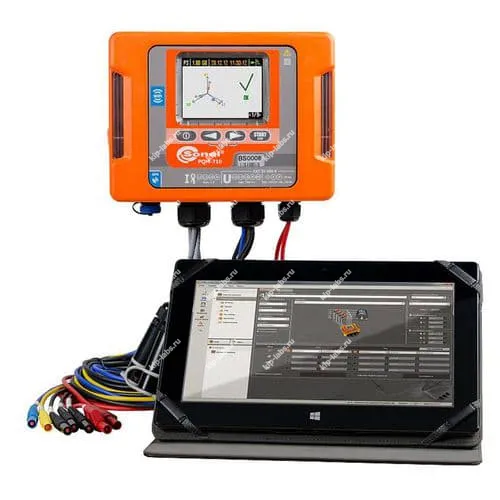

Анализатор параметров качества электрической энергии PQM-710

Описание анализатора параметров качества электрической энергии PQM-710:

PQM-710 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Отличительные особенности PQM-710:

• Полное соответствие классу А;
• Регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);
• GPS модуль для синхронизации времени;
• GSM модуль для обмена данными (настройки, управление, считывание данных);
• Степень защиты корпуса IP65;
• Автоматическое формирование протоколов регистрации;
• Измерение и регистрация:
  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов);

  • минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;

  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа);

  • минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).

  • коэффициента пиковых значений напряжения и тока;

  • частоты от 40 Гц до 70 Гц;

  • мощности: активная (P), реактивной (Q), мощности искажений (D), полной (S);

  • энергии: активной (E_R), реактивной (E_Q), полной (E_S);

  • коэффициента мощности cos?, tg?;

  • коэффициента гармонических потерь (К-фактор);

  • до 50-й гармоники напряжения и тока;

  • до 50-й интергармоники напряжения и тока;

  • суммарного коэффициента гармонических составляющих напряжения tdD U и tdD I;

  • кратковременной и длительной дозы фликера P_st и P_lt;

  • несимметрии по току и напряжению;

  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;

  • осциллограмм тока и напряжения для каждого периода усреднения;
• Программное обеспечение SONEL Analysis 2.0 - приложение, необходимое для настройки и анализа данных регистрации;
• Версия специально адаптирована под работу на планшетном компьютере;
• Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010);
• Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
• Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
• Установка параметров трансформаторов напряжения и/или тока;
• Выбор периода усреднения;
• Расписание запуска и остановки регистрации;
• Установка типа токоизмерительных клещей;
• Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
• Режим измерения в реальном времени;
• Широкий набор настроек представления и анализа (отчетов) данных регистрации.


Технические характеристики анализатора параметров качества электрической энергии PQM-710:

Комплект поставки PQM-710:

1. Адаптер для подключения к однофазной сети AZ-1 - 1 шт
2. Антенна GPS - 1 шт
3. Зажим «Крокодил» изолированный голубой K02 - 1 шт
4. Зажим «Крокодил» изолированный жёлтый K02 - 1 шт
5. Зажим «Крокодил» изолированный красный K02 - 2 шт
6. Зажим «Крокодил» изолированный черный K01 - 3 шт
7. Кабель последовательного интерфейса USB - 1 шт
8. Комплект для фиксации ремней - 1 шт
9. Набор для монтажа на DIN-рейке - 1 шт
10. Планшет - 1 шт
11. Ремни для крепежа на столбе - 2 шт
12. Соединитель электрический - адаптер AC-16 - 1 шт
13. Соединитель электрический - адаптер магнитный модель AM-4 - 1 шт
14. Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1 - 1 шт
15. Футляр пластиковый L8 - 1 шт.

Дополнительная комплектация анализатора PQM-710:

• Клещи измерительные C-7 - для PQM-7XX;
• Клещи измерительные C-6 - для PQM-7XX, MPI-530;
• Клещи измерительные C-4 - для PQM-7XX;
• Клещи гибкие F-3 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
• Клещи гибкие F-2 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
• Клещи гибкие F-1 - для MRU-200, PQM-7XX, MPI-530 и MPU-1.
