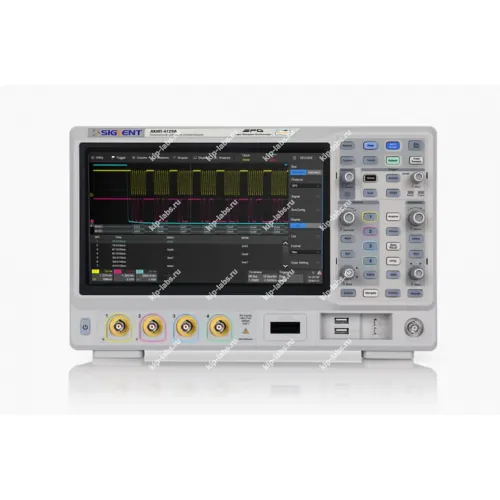

Осциллограф цифровой АКИП-4129А

Кратко о модели: Осциллограф цифровой АКИП-4129А

Осциллограф АКИП-4129А позволяет аппаратно выбирать разрядность АЦП - 8 либо 10 бит. За счёт опций расширения полосы пропускания прибор можно адаптировать под конкретные измерительные задачи; производитель - АКИП.

Дискретизация осуществляется со скоростью до 2 ГГц, при этом максимальный объём памяти составляет 200 МБ; подробную информацию можно найти в разделе осциллографы. В ряде применений критически важна дискретность сигнала и удобство самокалибровки, поэтому при интеграции обращают внимание на наличие интерфейсов, таких как RS-232C.

Ключевые особенности

• Количество каналов 4
• Частота дискретизации: 1 ГГц на канал (2 ГГц при объединении)
• Объем памяти на канал 100 МБ (200 МБ – при объединении)
• Режимы сбора данных: выборка, пиковый детектор (1 нс), ERES (режим увеличенного разрешения АЦП)
• Разрядность АЦП: 8 бит, 10 бит (полоса пропускания 100 МГц, максимальная память 100 МБ).
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
• Интерполяция: Sin X/х, линейная
• Более 50 видов автоматических измерений параметров, курсорные измерения
• Скорость обновления экрана: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки)
• Режим сегментированной памяти: до 90000 сегментов, минимальное межсегментное время (≤ 2 мкс)
• Встроенный частотомер: 7 разрядов
• Амплитудно-частотный анализ: построение диаграмм Боде
• Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
• Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
• Функция автоустановки параметров развертки, запуска
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтраного корня (√)
• Частотный анализ (БПФ), до 2 млн. точек.
• Режимы растяжки окна, самописец и XY
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD.
• Интерфейсы: USB TMC (host/device), LAN
• Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600

Где применяется

Осциллограф используют в лабораторных исследованиях, при разработке электронных плат и в сервисной диагностике. За счёт высокой частоты дискретизации он фиксирует кратковременные аномалии и переходные процессы.

Комплект поставки АКИП-4129А

• Осциллограф АКИП-4129А-1 шт.
• Шнур питания-1 шт.
• Делитель 1:1/1:10 (по количеству каналов)- 1 шт.
• Кабель USB-1 шт.
• Руководство по эксплуатации на CD-1 шт.
