Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12607
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
87 642₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-77М

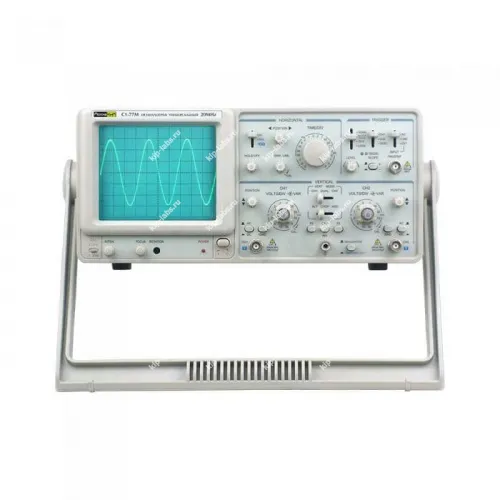

Назначение и принцип: Осциллограф универсальный ПрофКИП С1-77М
Осциллограф универсальный ПрофКИП С1-77М предназначен для визуального контроля и записи временных форм электрических сигналов, при этом прибор применяется для оценки их формы, амплитуды и временных взаимосвязей.
Принцип работы основан на преобразовании входного напряжения в наглядную осциллограмму. Это упрощает анализ переходных процессов и периодических явлений; подробные сведения о вариантах доступны в разделе осциллографы.
Функциональные опции
На практике прибор оснащён возможностями масштабирования, синхронизации и захвата сигналов, что позволяет последовательно фиксировать и анализировать возникающие события.
- Отображение временных характеристик электрических сигналов
- Регулирование вертикального и горизонтального масштабов
- Формирование триггерных условий для захвата событий
- Сохранение осциллограмм и их последующая обработка
Сферы использования
В работе осциллографы применяют в лабораториях, учебных аудиториях и ремонтных мастерских. В полевых условиях устройство используют при наладке, диагностике и ремонте электрооборудования.
При эксплуатации уместно применять дискретность настроек для точной адаптации к конкретной измерительной задаче, при калибровке же рекомендуется проводить регулярную проверку эталонных показателей.
Конструкция и назначение осциллографа универсального ПрофКИП С1-77М:
Осциллограф универсальный ПрофКИП С1-77М предназначен для исследования электрических сигналов через визуальное наблюдение их формы и проведение измерений амплитудно‑временных параметров по калиброванной шкале ЭЛТ. Модель обеспечивает наглядное представление сигналов и удобство снятия показаний.
Прибор укомплектован встроенным частотомером для измерения частоты входящих сигналов с отображением результата на шестизначном электронном табло, что облегчает документирование измерений. Универсальный осциллограф ПрофКИП С1-77М применяют при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Также ПрофКИП-64М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Основные конструктивно-эксплуатационные характеристики ПрофКИП С1-77М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел);
- Расширенная чувствительность по вертикали: до 20 В /дел;
- ТВ-синхронизация, режим Y-X;
- Масштабирование развертки: х 10;
- Автоматическая синхронизация, фиксация уровня;
Технические характеристики ПрофКИП С1-77М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) | |
|---|---|---|---|
| Тип | прямоугольный, 6 дюймов | ||
| Экспозиционная площадь | 8 х 10 дел (1 дел = 2 см) | ||
| Ускоряющее напряжение | 2 кВ | ||
| Канал вертикального отклонения | |||
| Чувствительность | х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5) х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5) | ||
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) | ||
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) | ||
| Время нарастания | х1: ≤ 17,5 нс | ||
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ | ||
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) | ||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел | ||
| Точность | ±3% ±5% при масштабировании | ||
| Масштабирование развертки | х10 | ||
| Максимальный коэффициент развертки | 20 нс /дел | ||
| Линейность развертки | ±5% ±10% при масштабировании | ||
| Синхронизация | |||
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) | ||
| Полярность синхронизации | «+» или «-» | ||
| Чувствительность (5 Гц … 10 МГц) | 1 дел (CH1, CH2) 2,0 дел (ALT) 200 В (EXT) | ||
| Чувствительность (10 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 300 мВ (EXT) | ||
| Внешний вход синхронизации | |||
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ | ||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Частотомер | |||
| Разрядность | 6-разрядный | ||
| Точность | 1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 20 МГц) | ||
| Чувствительность | так же, как у системы запуска | ||
| Режим X-Y | |||
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% | ||
| Частотный диапазон X-входа | 500 кГц | ||
| Сдвиг фазы | ≤3° (50 кГц) | ||
| Выходной сигнал | |||
| Выход сигнала канала 1 | |||
| Калибратор | |||
| Форма сигнала | положительный меандр | ||
| Частота | 1 кГц | ||
| Выходное напряжение | 2 Впик-пик ±2% | ||
| Общие данные | |||
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц | ||
| Габаритные размеры | 310 х 145 х 450 мм | ||
| Вес | 8 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-77М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
