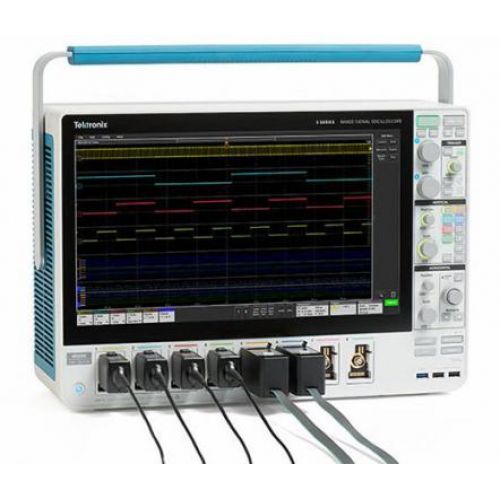

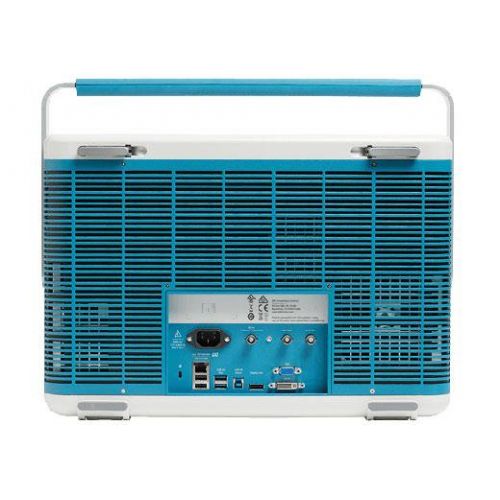

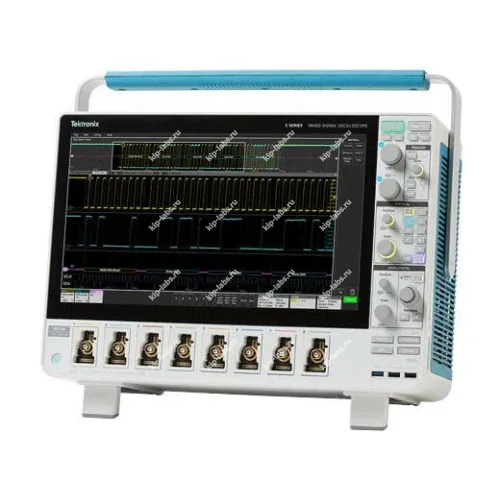

MSO58 5-BW-2000 Цифровой осциллограф

Назначение и принцип: MSO58 5-BW-2000 Цифровой осциллограф

MSO58 5-BW-2000 - цифровой осциллограф от Tektronix, предназначенный для регистрации и анализа временных и логических сигналов, при этом аппарат ориентирован на проведение комплексной отладки электронных систем.

На практике прибор используют для визуализации форм сигналов, поиска неисправностей и подтверждения корректной работы узлов; он легко встраивается в лабораторные и производственные стенды и относится к классу осциллографы.

Функциональные опции

При эксплуатации прибор предоставляет набор режимов захвата и аналитических инструментов. Это позволяет поэтапно выполнять диагностику, измерения и детализированный анализ сигналов.

• Несколько режимов захвата и память для сохранения отрезков сигнала.
• Множество триггерных режимов для выделения событий по различным условиям.
• Средства математической обработки и визуализации сигналов.
• Поддержка синхронного анализа аналоговых и цифровых линий.
• Встроенная справка и инструменты настройки конфигурации.

Сферы использования

При эксплуатации прибор применяют в НИОКР, при сервисном ремонте и для верификации электроники на производстве; он удобен для поэтапной отладки модулей и контроля прототипов.

При калибровке и настройке компонентов осциллограф служит для проверки временных параметров и оценки поведения схем в реальных условиях. Уместна дискретность отображения и опциональная самокалибровка при сервисном обслуживании, при этом интерфейсы вроде RS-232C упрощают интеграцию в автоматизированные стенды.

Комплектация осциллографа MSO58 5-BW-2000

• Осциллограф MSO58 5-BW-2000
• Пробник 1 ГГц- 4 шт
• Руководство по монтажу и технике безопасности
• Интегрированная справочная система
• Крышка передней панели со встроенной сумкой для принадлежностей
• Мышь
• Сетевой шнур
• Калибровочный сертификат

Описание осциллографа MSO58 5-BW-2000

Осциллограф смешанных сигналов MSO58 5-BW-2000 даёт возможность анализировать тонкие детали благодаря вертикальному разрешению до 16 бит, при этом высокий вертикальный разряд обеспечивается 12-битными аналого-цифровыми преобразователями с усовершенствованной цифровой обработкой сигналов. Прибор позволяет выявлять и измерять мелкие компоненты сигналов даже когда они накладываются на более мощные составляющие.

Осциллографы Tektronix MSO Cерии 5 предлагают большое количество каналов для тестирования; при заказе доступна комплектация с 4, 6 или 8 входами FlexChannel. Каждый вход можно использовать либо как один аналоговый канал с высоким разрешением, либо как набор из 8 цифровых логических линий - путём замены пробника, а MSO58 5-BW-2000 имеет 4 аналоговых входа и опционально 32 цифровых с применением пробника TLP058.

Отличительные особенности осциллографа MSO58 5-BW-2000

• Управление навигацией по сигналам с помощью жестов пролистывания;
• Возможность масштабирования для улучшения детального просмотра;
• Перетаскиваемые маркеры и инструменты измерений.

Теxнические xарактеристики осциллографа MSO58 5-BW-2000
