MSO46 4-BW-1000 Осциллограф смешанных сигналов

Кратко о модели: MSO46 4-BW-1000 Осциллограф смешанных сигналов

MSO46 4-BW-1000 - осциллограф смешанных сигналов от Tektronix, спроектированный для одновременного исследования аналоговых и цифровых цепей. При этом конструирование интерфейса ориентировано на удобство управления и оперативную визуальную оценку форм сигналов.

Прибор поддерживает многоканальный захват и анализ временных соотношений сигналов, что позволяет исследовать синхронизацию и задержки между линиями; при этом при интерпретации результатов имеет значение дискретность цифровых шин, особенно в задачах, связанных с осциллографы.

Ключевые особенности

• Одновременное исследование аналоговых и логических сигналов.
• MSO46 4-BW-1000 рассчитан на многоканальную обработку.
• Набор измерительных и визуализирующих инструментов, упрощающих диагностику.
• За счёт этого сокращается время определения причин неисправностей.

Где применяется

Устройство применяют при разработке и отладке печатных плат, в лабораторных исследованиях и при сервисном обслуживании; при этом оно помогает сопоставлять формы аналоговых сигналов с уровнями цифровых интерфейсов. Для поддержания достоверности результатов уместно предусмотреть процедуры самокалибровки и обращать внимание на дискретность цифровых линий.

Уместно учитывать дискретность цифровых шин, что позволяет корректно интерпретировать логические переходы и уровни при анализе сложных систем.

Комплектация осциллографа MSO46 4-BW-1000

• Цифровой осциллограф смешанных сигналов MSO46 4-BW-1000

Описание осциллографа MSO46 4-BW-1000

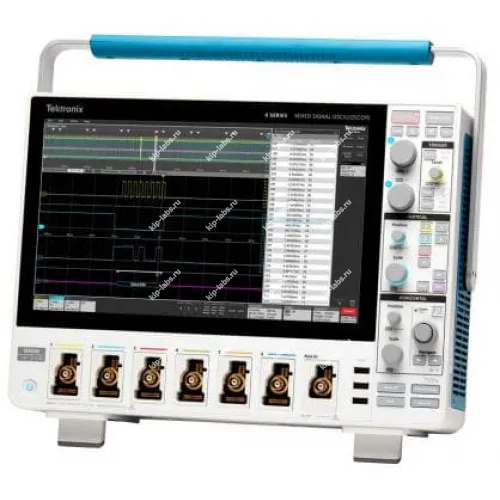

Прибор серии 4 предлагает наибольшее количество каналов и крупный экран в своём классе, что делает его платформой с расширенным набором функций для настольного тестирования. Интерфейс с сенсорным управлением повышает удобство эксплуатации и способствует более надёжной работе с прибором.

MSO четвёртой серии улучшает контроль над сложными системами и доступен в вариантах с четырёх- и шестиканальной конфигурацией, оснащённых 13,3‑дюймовым дисплеем разрешения 1920 x 1080. В ряде задач - например, встраиваемые системы, трёхфазная силовая электроника, автомобильная электроника, разработка источников питания и DC‑преобразователей - требуется наблюдать более четырёх аналоговых сигналов для оценки характеристик и отладки системных взаимодействий.

MSO 4-й серии задаёт новую планку для осциллографов смешанных сигналов. Технология FlexChannel даёт возможность каждому входу работать как отдельный аналоговый канал, как набор из восьми цифровых логических входов при подключении логического пробника TLP058, либо отображать одновременно аналоговую и спектральную области с независимыми средствами обнаружения для каждой области.

Наличие шести моделей с реализацией FlexChannel позволяет гибко настраивать соотношение аналоговых и цифровых каналов. Конфигурацию можно изменить в любое время путём установки или снятия логических пробников TLP058, что обеспечивает требуемое число цифровых входов для конкретной задачи.

Отличительные особенности осциллограф

Технические характеристики осциллографа MSO46 4-BW-1000
