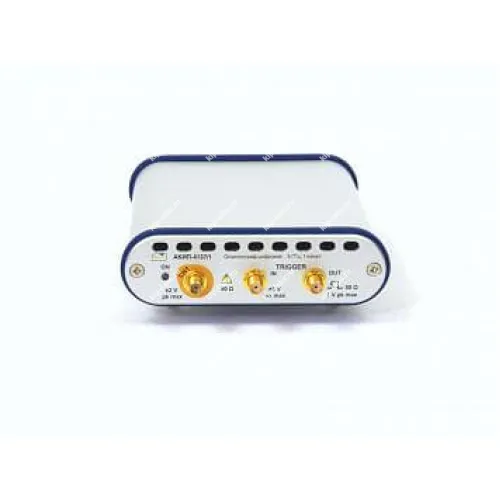

Осциллограф АКИП-4137/1

Назначение и принцип: Осциллограф АКИП-4137/1

Осциллограф АКИП-4137/1 предназначен для визуализации и анализа временных форм электрических сигналов, при этом прибор применяют при исследовании как периодических, так и переходных процессов. Принцип его работы основан на графическом отображении напряжения по оси времени, что позволяет выделять и изучать отдельные фрагменты сигнала. АКИП выпускает линейку подобных приборов для задач изготовления и испытаний радиоэлектронной аппаратуры.

На практике этот осциллограф используют для контроля поведения аналоговых и цифровых схем, что даёт возможность оценивать форму, амплитуду и характер искажений сигналов. Щупы подключают к контрольным точкам. Триггер настраивают для стабилизации и надёжного захвата повторяющихся событий; в ряде случаев удобна интеграция с автоматизированными стендами через стандартные интерфейсы, например для передачи измеренных данных в последующую обработку (осциллографы).

При калибровке и регулярном техобслуживании поддерживают эталонные условия измерений, при этом дискретность регулировок чувствительности и развёртки времени облегчает подстройку под разные типы сигналов. При эксплуатации полезны функции самоконтроля и наличие привычных цифровых интерфейсов для обмена данными.

Функциональные опции

• Отображение осциллограмм во временной области с регуляцией развёртки;
• Набор триггерных режимов для стабилизации изображения;
• Несколько входных каналов для сопоставления сигналов;
• Управление параметрами усиления и смещения входов;
• Возможность интеграции в тестовую систему через внешние интерфейсы.

Сферы использования

• Лабораторные исследования и учебный процесс;
• Диагностика электронных плат и обслуживание радиоэлектронной аппаратуры;
• Приём и анализ сигналов в серийном производстве и стендовых испытаниях;
• Разработка и отладка аналоговой и цифровой электроники.
