Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12681
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
87 552₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-41М

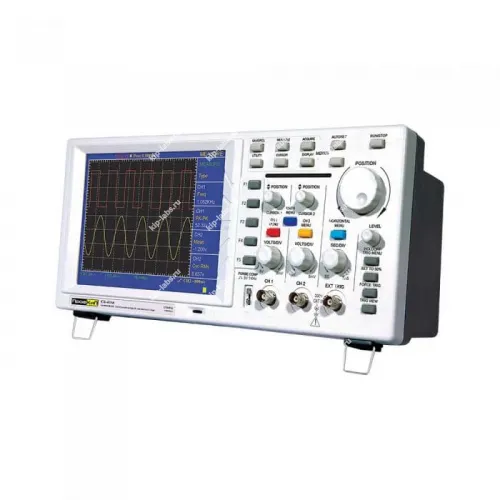

Назначение и принцип: Осциллограф цифровой ПрофКИП С8-41М
Цифровой осциллограф ПрофКИП С8-41М предназначен для записи временных форм электрических сигналов и их последующего анализа, что позволяет применять прибор при наладке, сервисном тестировании и проведении лабораторных замеров.
При эксплуатации аппарат визуализирует форму сигнала и производит измерения ключевых параметров. На практике инженеры обращаются к приборам типа осциллографы для оперативной локализации неисправностей.
Функциональные опции
Прибор оснащён базовым набором функций для типовых задач: двухкановым входом, возможностью внешней синхронизации и маркерными средствами измерений, что позволяет проводить пошаговый анализ сигналов.
- Два входа
- Внешняя синхронизация (триггер)
- Маркерные измерения
- Отображение временных форм
Сферы использования
Устройство применяют для наладки и диагностики электронных схем. В работе оно востребовано в учебных лабораториях, сервисных центрах и при проверке блоков питания.
- Тестирование в лабораториях
- Сервисное обслуживание
- Наладка и отладка электронных устройств
- Применение в учебных занятиях
При калибровке рекомендуется соблюдать типовые процедуры, что сохраняет метрологические характеристики прибора при длительной эксплуатации.
При эксплуатации полезно учитывать дискретность показаний. При необходимости используют интерфейс RS-232 для обмена данными.
Описание осциллографа цифрового ПрофКИП С8-41М:
Осциллограф цифровой ПрофКИП С8-41М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 25 МГц с максимальной частой дискретизации в реальном времени 2 Гвыб /с. Осциллограф цифровой ПрофКИП С8-41М может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей, исследования низкочастотных сигналов и т.д.
Отличительные особенности осциллографа ПрофКИП С8-41М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 8 дюймов, цветной STN (640х480) LCD;
- Максимальная частота дискретизации: 2 Гвыб /с;
- Глубина памяти: 24 К;
- Автоматически измерения;
- Курсорные измерения;
- 4 ячейки памяти для записи осциллограмм;
- 4 часа автономной работы с литиевым аккумулятором (опционально);
- Интерфейс: RS-232 или USB;
Технические характеристики ПрофКИП С8-41М:
| Параметры | Значения | Количество каналов | 2 + 1 канал внешней синхронизации |
|---|---|---|
| Полоса пропускания | 0 МГц … 25 МГц | |
| Регистрация | ||
| Режимы регистрации | нормальный, пиковый детектор, усреднение | |
| Максимальная частота дискретизации | 100 Мвыб /с | |
| Вход | ||
| Связь входа | открытый (DC), закрытый (AC), заземленный (GND) | |
| Входной импеданс | 1 МОм ±2% параллельно с 20 пФ ±5 пФ | |
| Коэффициент ослабления пробника | 1X, 10Х, 100Х, 1000Х | |
| Максимальное входное напряжение | 300 В | |
| Канал горизонтального отклонения | ||
| Частота дискретизации | 10 выб /с … 100 Мвыб /с | |
| Интерполяция осциллограммы | sin X /x | |
| Глубина записи | 5 К | |
| Коэффициент развертки | 5 нс /дел … 100 с /дел (шаг 1-2.5-5) | |
| Погрешность времени выборки и времени задержки | ±100 ppm | |
| Погрешность измерения интервала времени ΔT (100 МГц) | однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0,6 нс) усреднение >16: ±(время выборки + 100 ppm х измеренное значение 4 нс) | |
| Канал вертикального отклонения | ||
| АЦП | 8 бит (синхронная оцифровка двух каналов) | |
| Чувствительность | 5 мВ /дел … 5 В /дел (на входе) | |
| Диапазон смещения | ±10 дел (5 мВ /дел … 5 В /дел) | |
| Полоса пропускания однократного сигнала | полный диапазон | |
| Низкочастотный предел для закрытого входа (-З дБ) | >5 Гц (на входе BNC) | |
| Время нарастания (на входе, типично) | < 14,0 нс | |
| Погрешность коэффициента усиления при постоянном токе | ±3% | |
| Погрешность измерения при постоянном токе (режим усреднения) | погрешность напряжения (ΔV) между двумя точками осциллограммы при усреднении > 16 осциллограмм: ±(5% от измеренного значения + 0,05 деления) | |
| Синхронизация | ||
| Чувствительность (по фронту) | связь по постоянному току (CH1, CH2): 1 дел (0 Гц … полный диапазон) связь по переменному току (CH1, CH2): 1 дел (при > 50 Гц) EXT: 100 мВ (0 Гц … полный диапазон) XT /5: 500 мВ (0 Гц … полный азон) | |
| Диапазон уровня запуска | внутренний: ±6 дел от центра экрана EXT: ±600 В EXT /5: ±3 В | |
| Погрешность уровня запуска (типовая) для сигнала с нарастанием и спадом >20нс | внутренний: ±0,3 дел EXT: ±(40 мВ + 6% установленного значения) EXT /5: ±(200 мВ + 6% установленного значения) | |
| Задержка запуска | положительная: 655 дел отрицательная: 4 дел | |
| Установка уровня на 50% (типично) | для входного сигнала с частотой > 50 Гц | |
| Чувствительность по видеосигналу (типично) | внутренний: 2 дел, размах сигнала EXT: 400 мВ EXT /5: 2 В | |
| Частота и стандарты видеосигналов (запуск по видеосигналу) | поддерживает стандарты NTSC, PAL и SECAM при любой частоте кадров и строк | |
| Режимы измерения | ||
| Курсорные измерения | напряжение (ΔU) и временной интервал (ΔT) между курсорами | |
| Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) | |
| Математические функции | сложение, вычитание, деление, умножение, БПФ (FFT) | |
| Сохранение формы сигнала | 4 осциллограммы | |
| Фигуры Лиссажу | диапазон: полный разность фаз: ±3° | |
| Выход для компенсации пробников | ||
| Выходное напряжение (типично) | амплитуда не менее 5 В на нагрузке 1 МОм | |
| Частота (типично) | 1 кГц, меандр | |
| Пробник | Ослабление 1Х | Ослабление 10Х |
| Полоса пропускания | 0 Гц … 6 МГц | 0 Гц … полный диапазон |
| Коэффициент ослабления | 1:01 | 10:01 |
| Диапазон компенсации | 10 пФ … 35 пФ | |
| Входное сопротивление | 1 МОм ±2% | 10 МОм ±2% |
| Входная емкость | 85 пФ … 115 пФ | 14,5 пФ … 17,5 пФ |
| Максимальное входное напряжение | 150 В постоянного тока | 150 В постоянного тока |
| Общие данные | ||
| Рабочая температура: | 0°С … 40°С | |
| Температура хранения | -20°С … 60°С | |
| Относительная влажность | ≤ 90% | |
| Интерфейс | USB 1.1 или RS-232 | |
| Питание | 100 В … 240 В, 50 Гц /60 Гц | |
| Габаритные размеры | 350 х 157 х 103 мм | |
| Вес | 1,6 кг | |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-41М | 1 - шт. |
| 2 | Пассивный пробник | 1 - шт. |
| 3 | CD c ПО | 1 - шт. |
| 4 | RS-232 кабель или USB-кабель | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-41М: | ||
| 1 | Батарея для ПрофКиП-С8-41М; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
