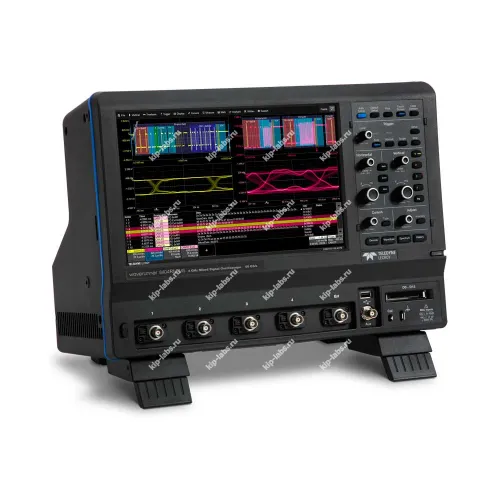

Осциллограф цифровой WaveRunner 8254R

Кратко о модели: Осциллограф цифровой WaveRunner 8254R

Прибор WaveRunner 8254R, выпускаемый Teledyne LeCroy, предназначен для регистрации и первоначального анализа высокоскоростных сигналов. Он рассчитан на применение в лабораторных измерениях и при опытно-конструкторской отладке.

Модель встроена в линейку осциллографы и поддерживает множество режимов отображения и обработки сигналов, что позволяет гибко изучать сложные переходные формы и временные характеристики; при этом следует учитывать дискретность измерений и доступные опции самокалибровки.

Ключевые особенности

Устройство сочетает развитые триггерные механизмы с набором встроенных математических инструментов. За счёт этого оператор получает средства для автоматизации и документирования измерительных процедур.

• Несколько каналов захвата для параллельного контроля сигналов
• Высокая пропускная способность входных трактов и усилителей
• Расширенные математические и FFT-функции для анализа спектра
• Гибкие триггерные режимы для точной синхронизации событий
• Большой объём оперативной памяти для хранения длинных записей
• Интерфейсы обмена данными для интеграции в лабораторные стенды

Наличие дискретности и опций самокалибровки уместно учитывать при планировании измерительных процедур.

Где применяется

WaveRunner 8254R применяют в ходе разработки и верификации печатных плат, где требуется детальный разбор переходных процессов; при этом прибор часто используют для отладки цифровых интерфейсов и проверки аналоговых узлов.

• Разработка и отладка электронных устройств
• Анализ цифровых интерфейсов и протоколов
• Испытания аналоговой части и усилителей
• Лабораторный практикум и образовательные курсы по электронике

Таким образом прибор уместен в учебных и исследовательских стендах, где важна воспроизводимость результатов.

Краткое описание цифрового осциллографа WaveRunner 8254R

Цифровой осциллограф, 4 канала, полоса пропускания 2,5 ГГц; частота дискретизации 10 ГГц/канал, память 16МБ/канал (20 ГГц /32 МБ в двухканальном режиме), пользовательский интерфейс MAUI + One Touch, скорость обновления экрана до 1 млн. осц./с. Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор. TFT сенсорный экран 30,7 см, разрешение 1280х800, масса 10,3 кг.
