Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12944
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
173 008₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP960
Расширенное описание на АКИП-73205D в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

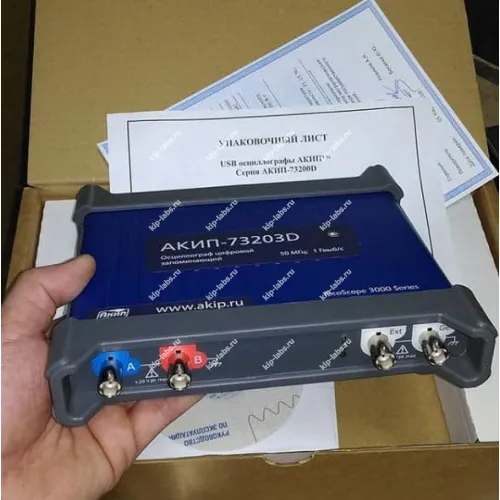

Описание модели: АКИП-73205D - USB-осциллограф смешанных сигналов цифровой запоминающий
Один цифровой порт соответствует 8 цифровым каналам; частота дискретизации, указанная для порта, распространяется на каждый канал индивидуально, при этом производителем является АКИП.
Так, при дискретизации 125 МГц на цифровой порт каждый входной канал получает 125 МГц. Максимальная полоса пропускания одного канала в этом случае равна 25 МГц, при этом действует соотношение Полоса пропускания = частота дискретизации/5, и модель представлена в разделе осциллографы.
Для 4‑канальных исполнений адаптер питания включён в комплект только у 4‑канальных версий, что позволяет обеспечить работу всех четырёх активных каналов при питании от комплектного AC/DC‑адаптера или от USB‑порта с выходным током не менее 1200 мА; при подключении к USB‑порту с током ниже 1200 мА будут функционировать только 2 канала.
При необходимости доступны дополнительные параметры дискретизации и режимы измерений. Кроме того, возможно более детальное согласование режимов под конкретную задачу.
Преимущества
- Поддержка смешанных сигналов (MSO) - синхронная работа аналоговых и цифровых входов для комплексного анализа.
- До 8 цифровых каналов на один цифровой порт, что облегчает исследование параллельных шин и мультибитных последовательностей.
- USB‑интерфейс для подключения к ПК и интеграции с прикладным программным обеспечением.
Область применения
- Исследование логических уровней и отладка цифровых интерфейсов.
- Диагностика и анализ смешанных сигналов в встраиваемых системах.
- Использование в лабораторных работах и учебных практикумах для изучения поведения сигналов.
Краткое описание USB-осциллографа АКИП-73205D:
АКИП-73205D обеспечивает одновременное использование входных каналов в различных комбинациях режимов: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы) / анализатор спектра по выбору пользователя. Это даёт возможность выполнять автоматические измерения, курсорные замеры и задавать параметры выходного сигнала генератора.
Работа прибора основана на быстром аналого‑цифровом преобразовании входного сигнала и последующей цифровой обработке микропроцессором; результаты сохраняются в память и затем часть данных визуализируется на экране внешнего персонального компьютера, тем самым обеспечивая удобство анализа.
При управлении со стороны ПК встроенный логический пробник в паре с цифровым USB‑осциллографом расширяет возможности сбора и анализа цифровых последовательностей, что упрощает настройку, отладку и диагностику многоканальных цифровых систем в полевых условиях. Также соединение с ПК позволяет автоматизировать сбор данных и их дальнейшую обработку.
Дискретность регулировок обеспечивает гибкость при тонкой настройке измерений. При необходимости такая гибкость упрощает адаптацию параметров под конкретные задачи.
Отличительные особенности АКИП-73205D:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
- Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
- Полоса пропускания: 50 МГц, 70 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
- Макс. объем памяти: от 64 МБ до 512 МБ (в зав. от модели)
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended)
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ
- Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
- Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000)
- Цифровая регистрация на ПК
Технические характеристики USB-осциллографа АКИП-73205D:
| Параметр | Значения |
|---|---|
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ) | |
| Число входных каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Время нарастания, не более | 3,5 нс |
| Коэффициент отклонения (Коткл.) | 4 мВ/дел…4 В/дел |
| Вид входа | открытый, закрытый |
| Погрешность установки Коткл | +/- 3 % |
| Входное напряжение | +/- 20 мВ … +/- 20 В |
| Диапазон установки смещения | +/- 250 мВ (входящее напряжение: +/- 20 мВ … +/- 200 мВ) +/- 2,5 В (входящее напряжение: +/- 500 мВ … +/- 2 В) +/- 20 В (входящее напряжение: +/- 5 В … +/- 20 мВ) |
| Входное сопротивление | 1 МОм / 14 пФ |
| Защита от перенапряжения | +/- 100 В DC + ACпик |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки (Кразв.) | 1 нс…5000 с/дел |
| Погрешность установки Кразв | +/- 2 ppm (+/- 0,0002 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Частота дискретизации (однократный сигнал) | 1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*) 125 МГц (вкл. все аналоговые и цифровые порты*) |
| Эквивалентная частота дискретизации | 5 ГГц |
| Длина памяти (максимальная) | 256 МБ |
| Интерполяция | Линейная, Sin (X) / х |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
| Функции | дельта U; дельта T; 1/дельта T |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…100 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ | 2…1048576 точек |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
| Диапазон частот | 0,03 Гц … 1 МГц |
| Выходной уровень | +/-2 В; погрешность 1%, на нагрузке 600 Ом |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Частота дискретизации | 20 МГц |
| Длина памяти СПФ | 32 кБ |
| Разрешение ЦАП | 12 бит |
| Время нарастания/спада | менее 120 нс |
| КАЛИБРАТОР | |
| Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом |
| ДЕКОДИРОВАНИЕ | |
| Формат последовательных данных | CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB (single-ended) |
| ДОПУСКОВЫЙ КОНТРОЛЬ | |
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее количество тестов |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* |
| Интерфейс | USB 3.0 (USB 2.0 совместимый) |
| Габаритные размеры | 190 х 170 х 40 мм |
| Масса | 0,5 кг |
Комплект поставки АКИП-73205D:
| Наименование | Количество |
|---|---|
| USB осциллограф цифровой запоминающий USB осциллограф АКИП-73205D | 1 |
| Кабель USB 3.0 | 1 |
| Пробники | 4 |
| Сдвоенный кабель USB 2.0 | 1 |
| ПО на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
