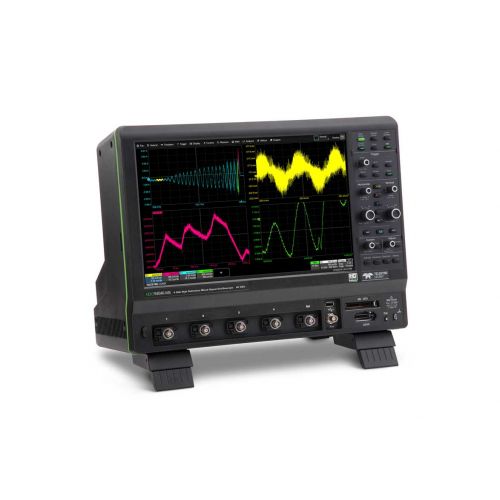

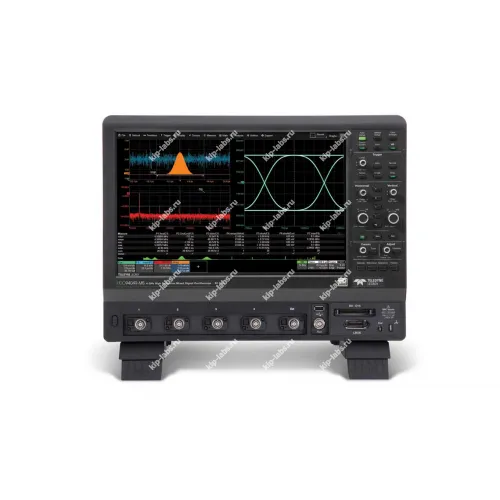

Осциллограф цифровой HDO9304R-MS

Назначение и принцип: Осциллограф цифровой HDO9304R-MS

Осциллограф цифровой HDO9304R-MS разработан для захвата и подробного изучения временных форм сигналов в процессе разработки и отладки электронной аппаратуры. При этом прибор производится компанией Teledyne LeCroy.

Устройство применяется для регистрации, отображения и первичной обработки аналоговых и цифровых сигналов, что делает его полезным в лабораторных исследованиях и на промышленных стендах; он относится к классу осциллографы, и на практике используется в разных этапах испытаний.

При эксплуатации HDO9304R-MS предусмотрены средства синхронизации, фильтрации и математической обработки сигналов, что позволяет ускорять локализацию причин аномалий и воспроизводить повторяющиеся события; при этом возможность самокалибровки входов облегчит поддержание корректности измерений при длительной работе.

Функциональные опции

Прибор оснащён набором инструментов для отбора по триггеру, спектрального анализа и декодирования цифровых шин, при этом эти возможности упрощают поиск неисправностей и подтверждение правильности функционирования цепей.

• Поддержка смешанных сигналов (MS) - комбинирование аналоговых и логических входов
• Расширенные режимы триггирования для фиксации сложных событий
• Математические операции и преобразования для последующей обработки
• Встроенные средства декодирования протоколов последовательных шин
• Инструменты для сохранения, экспорта и документирования результатов измерений

Сферы использования

При разработке и наладке плат осциллограф широко применяется. При этом он сокращает время на выявление и устранение дефектов при тестировании источников питания и анализе интерфейсов.

• Проектирование и наладка электронных устройств
• Контроль качества и проведение приемочных испытаний на производстве
• Исследование источников питания и переходных процессов
• Тестирование и анализ цифровых интерфейсов
• Использование в учебных и исследовательских лабораториях

При калибровке следует руководствоваться рекомендациями производителя, при этом для интеграции в автоматизированные тестовые системы удобно применять внешние интерфейсы.

Краткие технические сведения: Осциллограф цифровой HDO9304R-MS

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц
• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)
• Логический анализатор 16 цифровых каналов (HDO9000-MS)
• Разрядность АЦП: 10 бит
• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)
• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)
• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (39,1 см)
