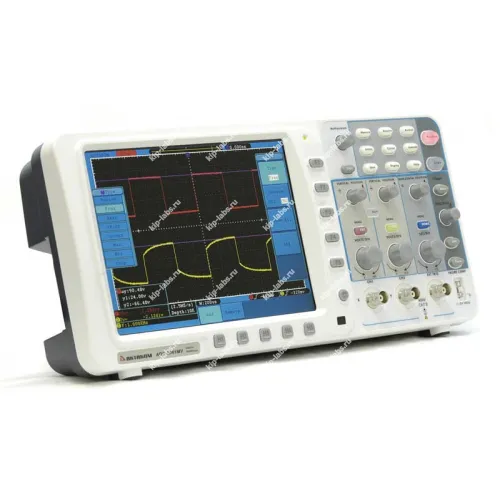

Описание модели: Осциллограф цифровой ADS-2061MV
Осциллограф цифровой ADS-2061MV производства Актаком применяют для записи и анализа электрических сигналов в лабораторных и сервисных задачах, при этом прибор отображает временные формы и выводит их ключевые параметры.
Модель входит в серию осциллографы, что обеспечивает совместимость с типовыми методиками измерений и упрощает отладку электронных схем; кроме того прибор может использоваться как на рабочем месте, так и в полевых условиях.
При выборе обращают внимание на показатели дискретизации и наличие функций самокалибровки, что позволяет оценить пригодность осциллографа для конкретных задач. Также учитывают варианты подключения и передачи данных, например интерфейс RS-232C.
Преимущества
Ниже приведён перечень основных преимуществ прибора; он служит ориентиром при сравнении с аналогичными решениями.
- Интуитивно понятный интерфейс управления.
- Несколько режимов синхронизации и триггерных условий.
- Возможность сохранения измеренных сигналов и настроек.
- Компактный форм‑фактор для использования на рабочем столе.
Область применения
Прибор используют при наладке и ремонте электронных устройств. Он применяется для контроля сигналов и обнаружения неисправностей в узлах.
- Ремонт и сервисное обслуживание электронного оборудования.
- Отладка и тестирование печатных плат и модулей.
- Лабораторные исследования и образовательные практикумы.
- Полевые измерения при необходимости оперативной диагностики.
Описание цифрового осциллографа ADS-2061MV:
Серия ADS-2хх1M и ADS-2хх1MV. Это первые цифровые осциллографы Актаком. Глубина записи составляет 10 миллионов точек на каждый канал.

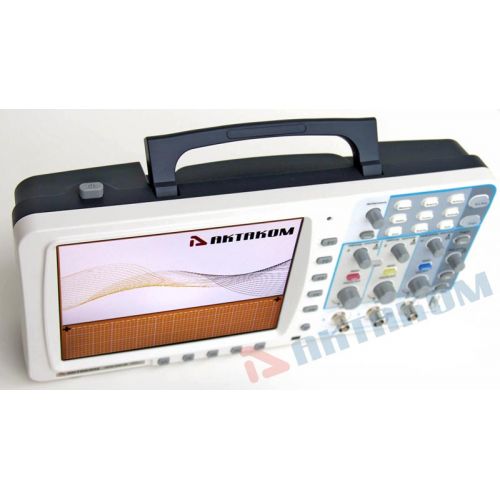

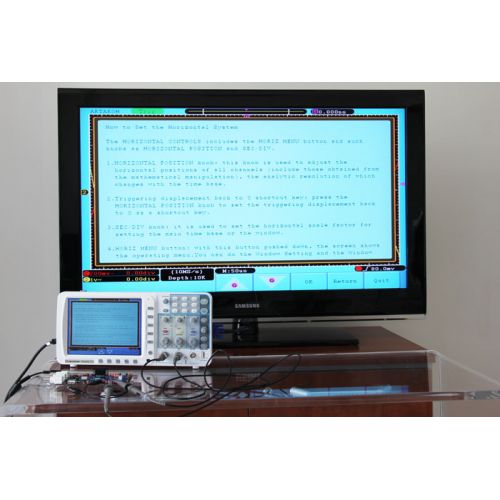

Модель представляет собой двухканальный цифровой запоминающий осциллограф с гибридной конструкцией: прибор рассчитан на настольное использование, однако его тонкий корпус и возможность работы от батареи приближают устройство к портативным образцам. При этом встроенное на экран описание работы с прибором обеспечивает доступ к «Руководству по эксплуатации» прямо в интерфейсе.

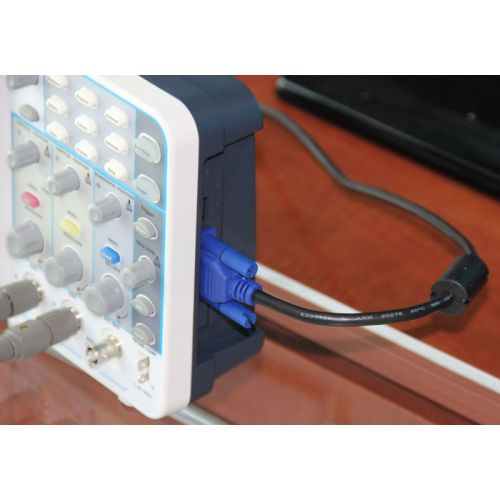

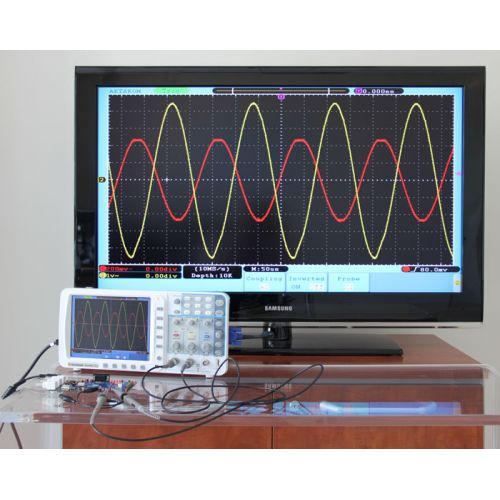

Система синхронизации предусматривает пять типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск), при этом доступно 20 автоматических видов измерений (представлены в таблице ниже). Также предусмотрен VGA‑выход для подключения внешнего монитора или телевизора; эта опция полезна при использовании прибора в учебном процессе.
В комплект входят два вида бесплатного программного обеспечения: AKTAKOM DSO Soft и более функциональное AKTAKOM DSO-Reader Light, что обеспечивает расширенную обработку сигнала, включая фильтрацию, программное прореживание, БПФ (10 типов окон), 3 типа персистенции; дополнительно реализована возможность сохранения в форматы AUL, *bmp, *wmf, *emf, масштабирование, настройка цветовых схем, курсорные и автоизмерения.

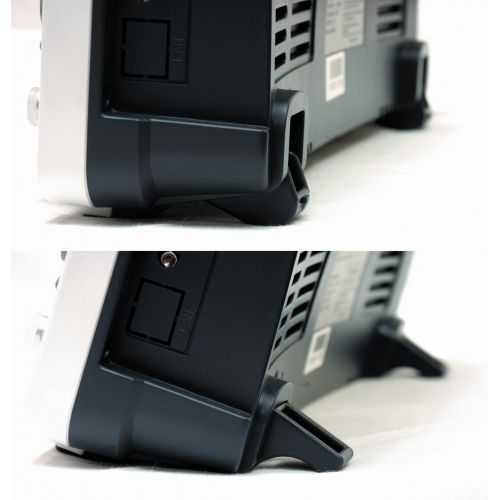

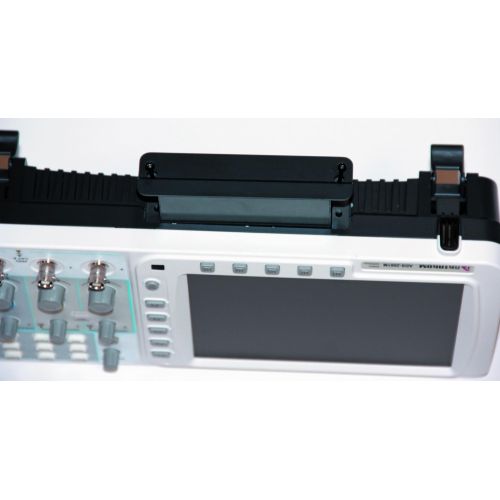

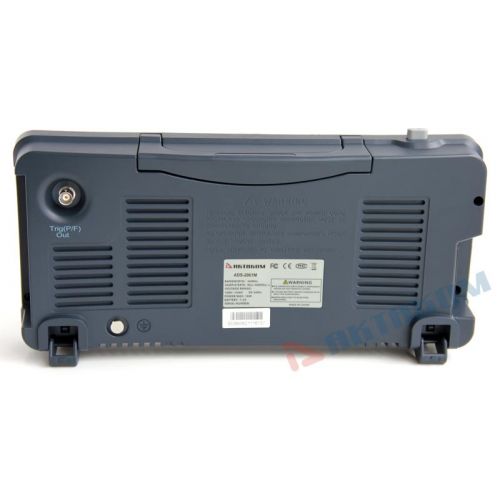

Конструкция корпуса отличается малой толщиной - 7 см - и небольшой массой - 1,8 кг; прибор снабжён ножками для двух положений использования. Экран цветной жидкокристаллический, диагональ 8" (20,3 см), разрешение 800 × 600 (65536 цветов), что обеспечивает развитую систему отображения и удобное экранное меню для управления. Также место для батареи реализовано снизу, и её ресурс позволяет автономную работу в течение нескольких часов.
Дискретность представленных параметров и возможности самокалибровки соответствуют требованиям типовых задач и могут быть оценены при тестировании конкретных сценариев использования.
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 60 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 500 Мвыб/сек (250 Мвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10пФ±5пФ | ||
| Учет ослабления пробников | 1X,10X,100X,1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 500 Мвыб/сек (один канал), 0.5 Выб/сек ~ 250 Мвыб/сек (два канала) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 млн. точек на каждый канал | ||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) | ||
| Полоса пропускания для аналогового периодического сигнала | 60 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤3.5 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / ,FFT | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||
| Система запуска | |||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200mV +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
| Основные технические характеристики | |||
| Тип дисплея | диагональ 8” , ЖК, TFT матрица | ||
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | ||
| Количество цветов | 65536 цветов | ||
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. | ||
| Частота (типичное) | Меандр 1 кГц | ||

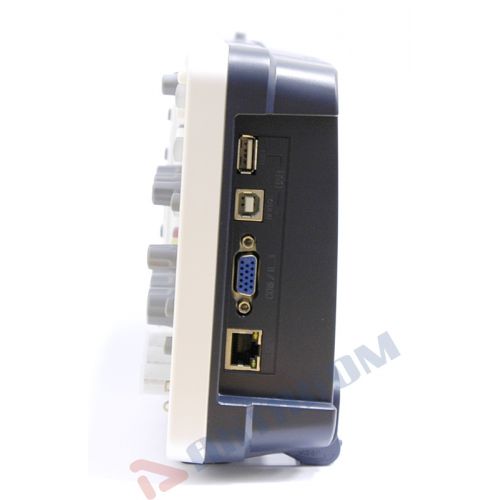

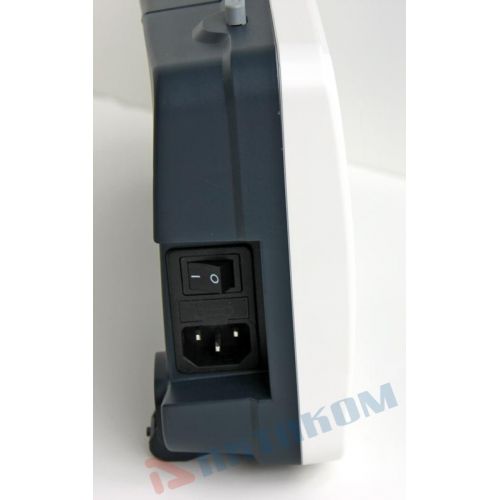

| Для связи с ПК | USB2.0 | ||
| Сохранение | USB | ||
| Выход | VGA | ||
| Модуль Годен/Негоден | Встроенный | ||
| Питание | |||
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | ||
| Потребляемая мощность | <18 Вт | ||
| Предохранитель | 1 A, T тип, 250 В | ||
| Батарея питания (опция) | 4000 мАч / 3.7 В | ||
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) | ||
| Вес | Около 1.82 кг | ||

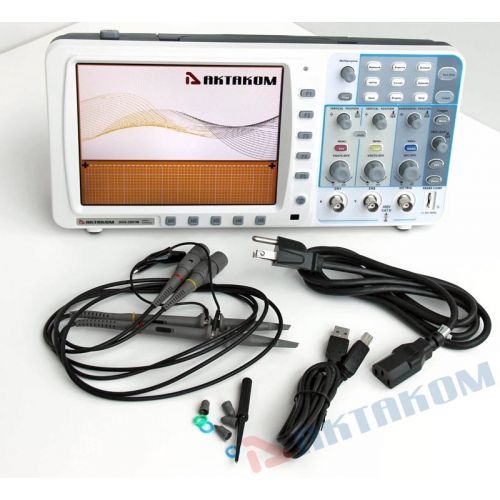

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2061MV | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49918-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
