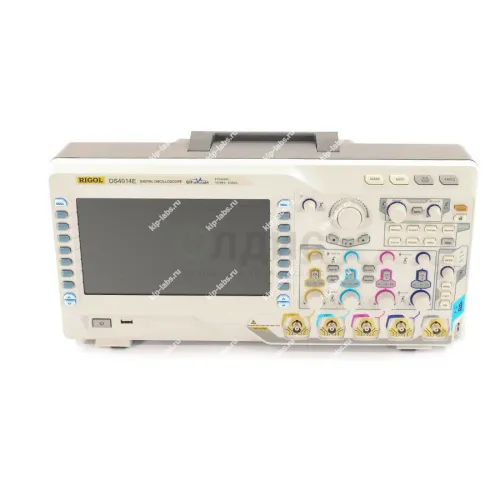

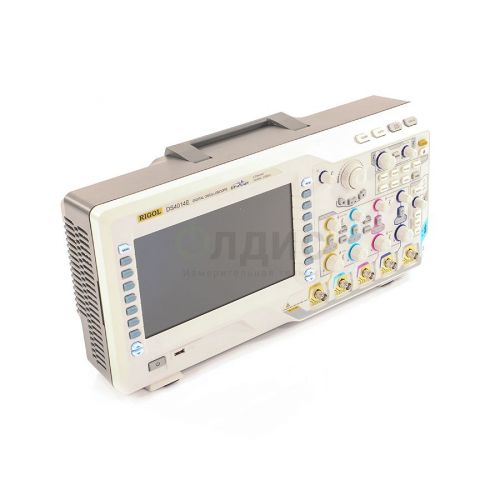

Осциллограф цифровой RIGOL DS4014E

Назначение и принцип: Осциллограф цифровой RIGOL DS4014E

Прибор RIGOL DS4014E представляет собой цифровой запоминающий осциллограф профессионального класса в удешевлённой комплектации; он разработан специалистами RIGOL с целью снижения затрат заказчика, при этом не отказываться полностью от проверенных аппаратных решений.

Концепция доступных версий реализована в моделях RIGOL DS4014E и RIGOL DS4024E. На практике эти аппараты демонстрируют подход к созданию бюджетных вариантов профессиональных приборов и входят в линейку осциллографы.

Модель DS4014E позиционируется как эконом-вариант базовой серии RIGOL DS4014 с полосой пропускания 100 МГц. При этом устройство сохраняет основные технические параметры и расширенный инструментарий анализа сигналов, ранее реализованный в старших приборах.

Функциональные опции

Визуализация сигналов базируется на фирменной технологии UltraVision от RIGOL Technologies, заимствованной у старших серий, что позволяет расширить форматы представления захваченных данных и упростить их интерпретацию; при калибровке полезна дискретность настроек.

• интуитивальная навигация по захваченному сигналу;
• скорость захвата осциллограмм до 60 тысяч осциллограмм в секунду;
• длина записи осциллограммы до 14 миллионов точек.

Сферы использования

При эксплуатации прибор используют для анализа и отладки аналоговых и цифровых схем в лабораторных условиях и на производстве. В работе он подходит для задач, где требуется полоса 100 МГц и длительная запись сигналов, что позволяет фиксировать редкие или продолжительные события.

На практике осциллографы этой серии применяются при испытаниях прототипов и при разработке печатных плат; в ряде сценариев необходимо учитывать интерфейсные и сервисные требования, например интеграцию через RS-232C или параметры дискретности настройки.

При калибровке и обслуживании целесообразно обращать внимание на возможности самокалибровки и точность дискретных шагов управления, что служит вспомогательной рамкой без внесения новых эксплуатационных данных.

Таблицы значений основных характеристик новых осциллографов RIGOL DS4014E в сравнении с параметрами базовых моделей RIGOL DS4014 и RIGOL DS4024, вместе с полными техническими характеристиками новых изделий прикреплены отдельным файлом на данной странице.
