- Производитель: АКИП
- Код товара: 12959
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
149 760₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4126/4-X
Расширенное описание на АКИП-41264-X в формате PDF.pdf

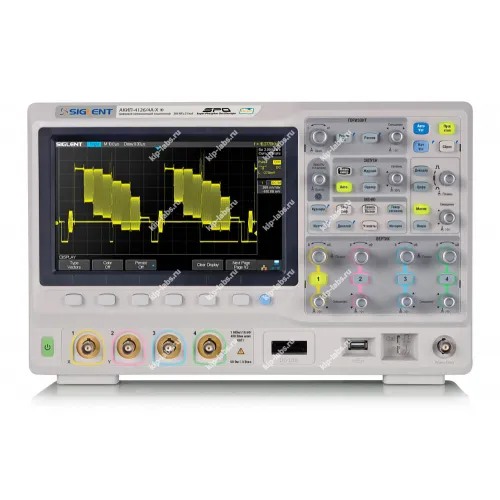

Назначение и принцип: АКИП-4126/4-X - Осциллограф цифровой запоминающий
Осциллограф АКИП-4126/4-X используют для записи и последующего анализа электрических сигналов в лабораторных и стендовых условиях, при этом прибор отображает временные и амплитудные характеристики, а изготовителем является АКИП.
Принцип действия основан на преобразовании входного аналогового напряжения в цифровой поток и сохранении выборок в памяти, что позволяет просматривать записанные фрагменты и проводить их детальный разбор в стандартных режимах; прибор относится к классу осциллографы.
Функциональные опции
В эксплуатации доступны как базовые, так и расширенные режимы захвата и анализа сигналов. Это даёт возможность гибко настраивать прибор под конкретные измерительные задачи.
- многорежимный захват входных сигналов;
- регулируемые временные и амплитудные масштабы;
- триггерные схемы для синхронизации по фронту/уровню;
- встроенные измерительные функции (измерение амплитуды, периода, частоты и др.);
- сохранение и воспроизведение записей для последующего анализа;
- интерфейсы обмена данными для интеграции с внешними системами.
Сферы использования
На практике прибор применяют при отладке электронных плат, в испытательных лабораториях и на учебных стендах; при этом он служит для контроля временных форм сигнала и оперативной оценки результатов измерений.
В работе уместна дискретность измерений в ряде задач. При калибровке полезно учитывать особенности входных трактов.
Описание цифрового осциллографа АКИП-4126/4-X
Осциллограф АКИП-4126/4-X создан для исследования формы электрических сигналов. Он также предназначен для измерения их амплитудных и временных параметров.
Принцип действия включает высокоскоростное аналого-цифровое преобразование входного сигнала, цифровую обработку с использованием микропроцессора и запись в память, что позволяет выделять и отображать на экране требуемые фрагменты сигнала.
Прибор обеспечивает визуальное отображение, автоматическую установку масштаба, цифровое запоминание и измерение амплитудных и временных параметров как цифровыми средствами, так и с помощью курсоров. Каждый канал выполняет независимую цифровую обработку и запись сигналов.
Сбор данных на цифровом осциллографе АКИП-4126/1-X осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). При этом конструкцией осциллографов АКИП-4126/1-X предусмотрена возможность анализа смешанных сигналов (MSO - Mixed Signal Oscilloscope) за счет имеющегося разъема подключения шлейфа логического пробника на передней панели.
Например, по ряду параметров серия АКИП-4126-X превосходит серию осциллографов InfiniiVision 2000X, за исключением, возможно, размеров экрана. Память у АКИП-4126-X больше в 700 раз, частота дискретизации совпадает, скорость обновления почти в трое выше, а стоимость у АКИП-4126-X ниже на 20 – 30%. При этом опции сегментированной памяти и прикладной программы тестирования по маске у АКИП-4126-X уже включены в стоимость; для InfiniiVision 2000X их придётся приобретать отдельно.
Технические характеристики цифрового осциллографа АКИП-4126/4-X
| Параметр | Значения | |||
|---|---|---|---|---|
| Канал вертикального отклонения | ||||
| Число каналов | 2 / 4 | |||
| Полоса пропускания (-3 дБ) | 0...300 МГц | |||
| Ограничение полосы пропускания | 20 МГц | |||
| Коэффициент отклонения (К откл.) | 1 мВ/дел...10 В/дел | |||
| Погрешность установки К откл. | ± 3 % | |||
| Время нарастания | ≤1,2 нс | |||
| Входной импеданс | 50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ | |||
| Максимальное входное напряжение | 400 Вскз (DC+AС пик), Кат I | |||
| Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ | |||
| Канал горизонтального отклонения | ||||
| Коэффициент развертки (К разв.) | 1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел | |||
| Погрешность установки К разв. | ± 0,0025 % | |||
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | |||
| СинхронизацияСинхронизация | ||||
| Источники синхросигнала | Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал | |||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||
| Предзапуск | 20 делений | |||
| Послезапуск | 1000 делений | |||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||
| Чувствительность синхронизации | Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц); Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц) | |||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 8 бит | |||
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | |||
| Интерполяция | SinX/x | |||
| Длина записи | 70 МБ (140 МБ при объединении каналов) | |||
| Пиковый детектор | 1 нс | |||
| Режимы работы | Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный | |||
| Курсорные измерения | ||||
| Функции | Δ U; Δ T; 1/ Δ T | |||
| Автоматические измерения | ||||
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | |||
| Функции по горизонтали | f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Дополнительные возможности | ||||
| Режим HISTORY | Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) | |||
| Интерфейс | USB TMC (host/device) , LAN, GPIB (опция) | |||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 ° до 100 кГц | |||
| Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция) | ||||
| Частота | 500 МГц | |||
| Длина памяти | до 14 МБ/канал | |||
| Число каналов | 16 | |||
| Синхронизация | по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) | |||
| Генератор функциональный (Опция) | ||||
| Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов) | |||
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) | |||
| Частота дискретизации | 125 МГц | |||
| Длина памяти | 16000 точек для произвольной формы | |||
| Разрешение | 1 мкГц | |||
| Разрядность ЦАП | 14 бит | |||
| Выходной уровень | 4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) | |||
| Погрешность установки | Частота: ± 5*10 -5 Амплитуда: ± 10% | |||
| Постоянное смещение | ± 3 В (1 МОм) ± 1,5 В (50 Ом) | |||
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) | |||
| Симметрия | 0 % ~ 100 % (для пилы) | |||
| Общие данные | ||||
| ЖК-дисплей | Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480) | |||
| Напряжение питания | 100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт | |||
| Габариты | 352 х 224 х 128 мм | |||
| Масса | 3,4 / 3,6 кг (2 канала / 4 канала) | |||
Комплект поставки цифрового запоминающего осциллографа АКИП-4126/4-X
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой АКИП-4126/4-X | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1: 10 | 2 |
| 4 | ПО EasyScope / АКИП (1 CD) | 1 |
| 5 | Кабель USB | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 64302-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
