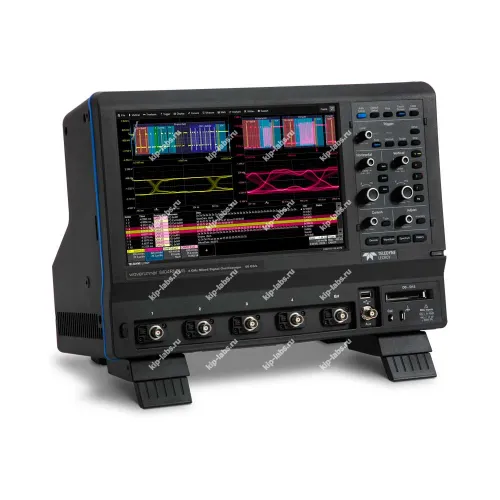

Осциллограф цифровой WaveRunner 8404MR

Назначение и принцип: Осциллограф цифровой WaveRunner 8404MR

Устройство WaveRunner 8404MR применяется для захвата временных форм электрических сигналов и их последующей аналитической обработки, при этом оно выполняет измерения параметров сигналов и фиксирует отклонения и аномалии во временных рядах.

Прибор создан компанией Teledyne LeCroy. Он рассчитан на работу в составе испытательных и исследовательских стендов, что облегчает интеграцию с оборудованием из раздела осциллографы.

Функциональные опции

• Быстрый захват сигналов с высокой частотой дискретизации и последующая постобработка данных для получения более точных измерений.
• Настраиваемая система триггеров, позволяющая локализовать события в сложных временных последовательностях.
• Встроенные аналитические инструменты, включая преобразование Фурье и стандартные измерительные функции, для количественной оценки параметров сигналов.
• Возможности записи, архивирования и экспорта данных в стандартизованные форматы для последующего анализа.
• Интерфейсы для встраивания в автоматизированные тестовые стенды и обмена информацией с внешними контроллерами.

При эксплуатации следует учитывать дискретность сигналов. Это помогает корректно выбирать режимы частоты выборки.

При эксплуатации уместна самокалибровка и контроль интерфейсов связи, например RS-232C.

Сферы использования

На практике WaveRunner 8404MR используют в исследовательских лабораториях и на серийных производственных линиях. Он также применяется в службах технического обслуживания при проверке электронных узлов и отладке схем.

• разработка и отладка электронных устройств;
• функциональные испытания на производственных линиях;
• диагностика и ремонт в сервисных центрах;
• учебные и лабораторные занятия в образовательных учреждениях;
• проведение испытаний в телекоммуникационных системах и автомобильной электронике.

При калибровке следует соблюдать установленные регламенты и график. Это необходимо для поддержания стабильности результатов измерений.

Краткое описание цифрового осциллографа WaveRunner 8404MR

Цифровой осциллограф, 4 канала, полоса пропускания 4 ГГц; частота дискретизации 20 ГГц/канал, память 64МБ/канал (40 ГГц / 128 МБ в двухканальном режиме), пользовательский интерфейс MAUI + One Touch, скорость обновления экрана до 1 млн. осц./с. Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор. TFT сенсорный экран 30,7 см, разрешение 1280х800, масса 10,3 кг.
