Назначение и принцип: АКИП-4122/5V - Осциллограф цифровой запоминающий
Прибор АКИП-4122/5V применяется для фиксирования и архивирования временных форм электрических сигналов. Это позволяет затем проводить анализ амплитудно-временных характеристик и исследовать переходные явления.
Входной сигнал попадает на соответствующие каналы, после чего выполняется дискретизация и цифровая запись в память устройства, при этом оператор может изменять параметры выборки для адаптации к конкретным измерительным задачам; см. также АКИП и осциллографы.
Функциональные опции
Рабочая последовательность включает приём сигнала, его оцифровку и сохранение в буфере. При этом пользователь получает набор инструментов для измерений и воспроизведения, что облегчает детальный разбор отдельных фрагментов.
- Запись и отображение временных форм
- Измерение амплитудных и временных характеристик
- Буферная память для хранения захваченных участков
- Воспроизведение и пошаговый разбор сигнала
Сферы использования
На практике прибор применяют в лабораторных исследованиях, при сервисном обслуживании и в процессе обучения, при этом он используется для проверки как аналоговых, так и цифровых схем. При калибровке рекомендуется контролировать опорные уровни и синхронизацию; отмечается уместность дискретности выборки и возможности самокалибровки в ряде испытательных процедур.
Описание и принцип действия АКИП-4122/5V
Семейство осциллографов АКИП-4122 предназначено для определения амплитудных и временных параметров одиночных и периодических сигналов в диапазоне частот 0...300 МГц, а также для визуального мониторинга формы сигналов. Это даёт возможность решать широкий круг задач по анализу сигналов в лабораторной и сервисной практике.
Работа прибора опирается на аналого-цифровое преобразование входного напряжения с последующей цифровой обработкой мгновенных значений и выводом информации на встроенный экран или на внешний компьютер. Управление измерениями осуществляется встроенным микропроцессором. Для отображения выборки, измерения параметров и управления устройством применяется специальное программное обеспечение.
Для обеспечения устойчивого отображения предусмотрены различные режимы синхронизации: одиночная и попеременная. В одиночном режиме запуск производится по выбранному источнику. При попеременном запуске в качестве источников используются оба вертикальных канала.
Осциллографы серии АКИП-4122 реализуют 5 математических функций, включая БПФ, и выполняют до 20 автоматических измерений параметров сигнала в амплитудной и частотно-временной областях. При этом результаты автоматических измерений можно вывести в виде сводной таблицы всех 20 параметров в центре экрана или отобразить до 8 выбранных пользователем измерений в нижней части экрана.
В составе серии присутствует функция автоматической подстройки сигнала по уровню и частоте при динамически меняющихся параметрах входного сигнала. Эта опция ускоряет настройку для корректного отображения без ручной подстройки, что полезно при проверке множества контрольных точек с различными уровнями напряжения и частоты.
Ключевые особенности
- Автоматический поиск сигнала, автоматическую установку коэффициента развертки.
- Возможность записи во внутреннюю и внешнюю память и вызова установок положения органов управления осциллографа (профилей) при исследовании и измерении формы входного сигнала.
- Возможность записи во внутреннюю память и вызова 15 форм сигнала отображаемых на дисплее.
- Возможность записи на внешний USB носитель данных, полученных в процессе сбора информации в формате Bin и открываемый в ПО.

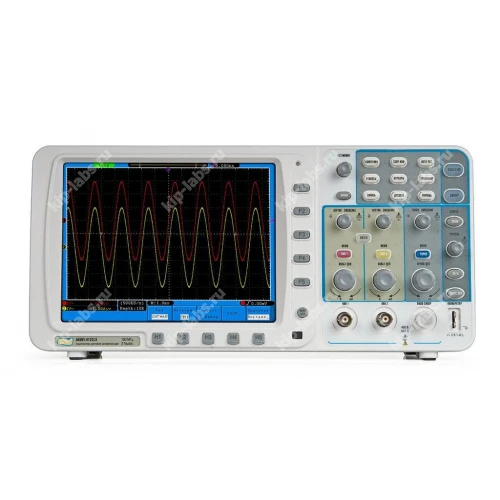

Расположение элементов передней панели АКИП-4122/5V
Элементы передней панели:
- Кнопка вкл/выкл питания.
- Экран осциллографа
- Индикатор питания: с/д индикатор отображается зеленым цветом – при включении питания (подсоединении к ~ сети) или питании от полностью заряженной аккумуляторной батареи. Индикатор отображается оранжевым цветом – в случае подзарядки батареи от сети переменного напряжения при помощи встроенного зарядного устр-ва.
- Область органов управления (кнопки, регуляторы, а также функциональные кнопки H1…H5, F1…F5).
- Выход сигнала калибратора (5 В/ 1 кГц/ меандр): для компенсации пробников
- Вход внешней синхронизации (EXT)
- Входы КАН1/ КАН2 цифрового осциллографа (BNC)
- Кнопка «МЕНЮ ВЫКЛ/Menu Off» (выключает/ включает меню на экране осциллографа).
Элементы боковых панелей и подключения
Элементы левой боковой панели:
- Выключатель сетевого питания: “―” положение Вкл.; “○” – соотв. положению Выкл.
- Гнездо для подключения сетевого кабеля питания.
Элементы правой боковой панели:
- USB: Разъем USB для подключения внешних flash устройств USB-2.0 (максимальная емкость 8 ГБ) и записи во внешнюю память (совместимость USB 1.1/2.0).
- USB: Разъем USB для дистанционного управления от внешнего ПК при помощи ПО (передачи данных, совместимость USB 1.1/2.0).
- COM/ VGA: Разъем COM последовательного порта (RS232) для дистанционного управления при помощи внешнего ПК. Выход VGA для подачи сигнала осциллографа на внешний монитор или видеопроектор, устанавливается только на моделях с индексом “V”, вместо интерфейса RS-232. Одновременная установка COM и VGA невозможна.
- LAN: Разъем LAN для подключения к ПК по локальной сети (порт Ethernet).
Задняя панель и элементы корпуса
Элементы задней панели:
- Выход сигнала внешней синхронизации или выдачи исполнительного сигнала (режим Годен/ негоден)
- Ручка для переноски
- Вентиляционные отверстия и решетка
- Регулируемые упоры основания (для регулировки угла наклона)
- Клемма заземления
Технические характеристики цифрового осциллографа АКИП-4122/5V
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…300 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3% |
| Связь по входе | Открытый, закрытый, земля |
| Время нарастания | ≤ 1,17 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 2,5 ГГц |
| Частота дискретизизации (на кан.) | 1,25 ГГц |
| Длина записи | 10 МБ (на канал) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы | USB, LAN, VGA, оптоизолированный «годен/ негоден» |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
| Потребл. мощность | 18 Вт |
| Габаритные размеры | 340 х 155 х 70 мм |
| Масса | 1,82 кг |
Комплектация осциллографа АКИП-4122/5V
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4122/5V | 1 |
| 2. | Делитель 1:1/1:10 | 2 |
| 3. | ПО (CD-диск) | 1 |
| 4. | Шнур питания | 1 |
| 5. | РЭ | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53946-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
