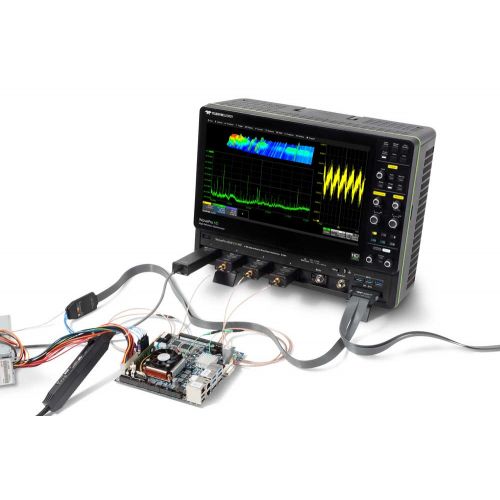

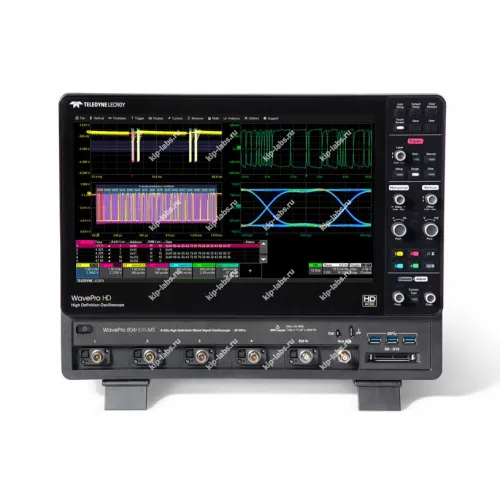

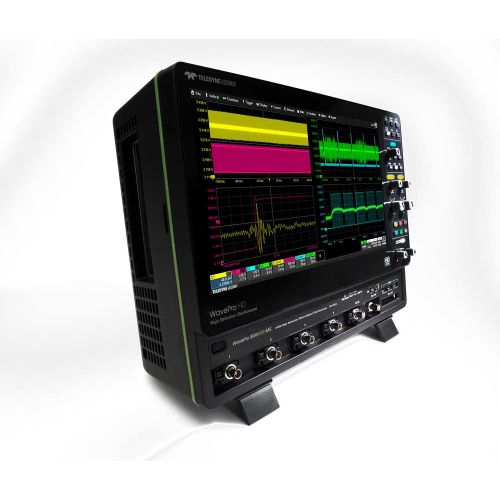

Осциллограф цифровой WavePro 404HDR

Назначение и принцип: Осциллограф цифровой WavePro 404HDR

WavePro 404HDR предназначен для цифровой фиксации и анализа временных форм электрических сигналов в лабораторных и производственных условиях, при этом прибор воспроизводит осциллограммы с высокой детализацией и упрощает первичную обработку данных; производитель модели - Teledyne LeCroy.

Принадлежит к семейству осциллографы. Устройство сохраняет цифровые записи входных каналов и формирует отсчётовые представления сигналов для последующего просмотра и анализа.

При калибровке целесообразно контролировать дискретность входных каналов, что позволяет упростить сопоставление результатов при регулярных проверках.

Уместно учитывать дискретность каналов и периодичность самокалибровки при планировании поверочных процедур, тем самым снижая неоднозначность интерпретации измерений.

Функциональные опции

В работе прибор включает инструменты для захвата, отображения и базовой обработки сигналов. При этом доступны функции сохранения осциллограмм и экспорта данных.

• цифровой захват и отображение осциллограмм
• несколько режимов триггера для синхронизации измерений
• инструменты математической обработки и сравнения сигналов
• встроенные функции измерения ключевых параметров сигналов
• интерфейсы для передачи и экспорта данных
• возможность интеграции с автоматизированными системами тестирования

Сферы использования

На практике WavePro 404HDR применяют в исследовательских лабораториях и при отладке электронных модулей. При эксплуатации прибор используют для тестирования прототипов и оценки переходных процессов.

• исследовательские и прикладные лаборатории электроники
• наладка и тестирование печатных плат и модулей
• производственный контроль и приёмочные испытания
• образовательные стенды и практические занятия

Краткое описание цифрового осциллографа WavePro 404HDR

• 4 аналоговых канала с полосой пропускания: 2,5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации до 20 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, 100 МБ при объединении каналов, опционально до 5 ГБ (аналоговые каналы); 50 МБ на 16 каналов, опционально до 125 МБ (цифровые каналы)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телекоммуникационных масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 10 (64 bit)
• Большой цветной емкостной сенсорный ЖКИ (39,62 см) с разрешением FullHD
