- Производитель: Hantek
- Код товара: 12442
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
42 130₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO3204

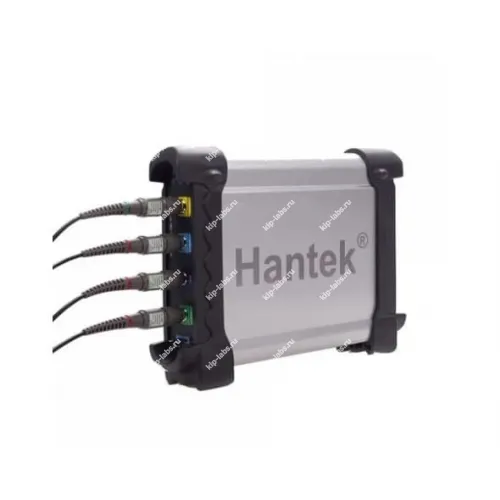

Кратко о модели: Hantek DSO3204 USB осциллограф
Цифровой запоминающий четырехканальный осциллограф Hantek DSO-3204 рассчитан на работу в полосе до 200 МГц. Он выполнен как приставка к портативному компьютеру и подключается через порт USB 2.0; питание при этом поступает по тому же интерфейсу, поэтому внешнего адаптера обычно не требуется.
Разрешение вертикальной развертки составляет 8 бит, что позволяет визуально наблюдать, измерять и сохранять параметры сигналов в памяти, а за счёт компактной конструкции прибор пригоден для диагностики и настройки электроники в полевых условиях, причём такие устройства находят применение среди осциллографы.
Уместная дискретность сигнала и возможность обеспечения калибровочных процедур считаются важными в подобной технике; тем самым эксплуатация и интерпретация результатов остаются удобными и предсказуемыми.
Ключевые особенности
- Цифровое запоминающее исполнение с четырьмя каналами, обеспечивающее одновременный анализ нескольких сигналов.
- Полоса пропускания до 200 МГц, что даёт возможность работать с широким классом высокочастотных сигналов.
- Форм-фактор - USB-приставка для портативного компьютера, подключаемая через USB 2.0, что упрощает интеграцию в мобильные рабочие места.
- Питание осуществляется через USB, поэтому отдельный источник питания зачастую не требуется.
- Вертикальное разрешение развертки - 8 бит, благодаря чему реализованы функции наблюдения, измерения и сохранения параметров сигналов в памяти.
- Портативность конструкции обеспечивает удобство при полевых диагностических и наладочных работах.
Где применяется
Благодаря компактному исполнению и возможности подключения к ноутбуку прибор используют при выездной диагностике, сервисном обслуживании и настройке электронной аппаратуры; в итоге он удобен для инженеров, занимающихся ремонтом и отладкой в полевых условиях.
Комплект поставки Hantek DSO-3204:
- USB осциллограф Hantek DSO3204 - 1 шт.
- Щупы для осциллографа - 4 шт.
- Кабель USB - 1 шт.
- Блок питания - 1 шт.
- Программное обеспечение, руководство пользователя, CD-диск - 1 шт.
Технические характеристики осциллографа Hantek DSO-3204:
| Параметр | Значение |
|---|---|
| Характеристики USB осциллографа | |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел 1, 2, 5 шаг |
| Погрешность временной базы | ± 50 ppm |
| Глубина памяти | 1.6 Кб - 128 Мб / CH (1.6 Кб, 16 Кб, 160 Кб, 1.6 Мб, 16 Мб, 32 Мб, 64 Мб, 128 Мб) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | 1.7 нс |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Диапазон вертикального смещения | 1 мВ / дел - 10 В / дел 10 мВ / дел - 100 В / дел 100 мВ / дел - 1 кВ / дел 1 В / дел - 10 кВ / дел |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, EXT / 10 |
| Режимы | фронт, импульс, видео,наклон, истечение времени |
| Тип | одиночный, автоматический, нормальный |
| Режимы отображения осциллограмм | XY, XT |
| Система измерения | |
| Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время нарастания, время спада, положительная ширина, отрицательная ширина, рабочий цикл |
| Измерения курсоров | вертикальный, горизонтальный, автоматический |
| Форма сигнала | +, -, х, /, FFT, инвертировать |
| Общие характеристики | |
| Интерфейс | USB, LAN |
| Питание | 12 - 36 В (широкий диапазон входного напряжения) |
| Поддержка программного обеспечения | Windows 10, 8, 7 |
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Функция PASS / FAIL | есть |
| Поддержка протокола SCPI | есть |
| Габариты | 255 х 190 х 45 мм |
| Вес | 1000 г |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
