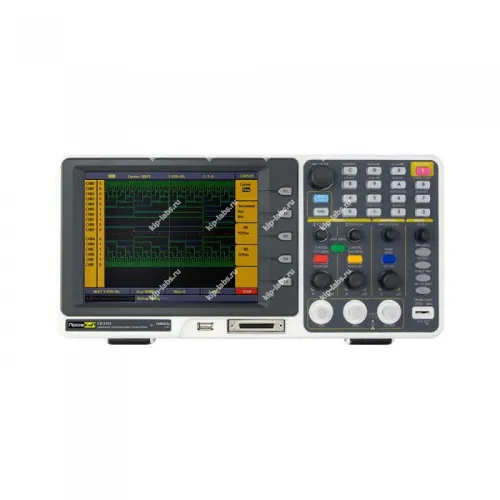

Осциллограф смешанных сигналов ПрофКИП С8-3101

Назначение и принцип: Осциллограф смешанных сигналов ПрофКИП С8-3101

Аппарат служит для одновременной регистрации аналоговых форм и дискретных логических линий, что позволяет исследовать временные взаимосвязи между событиями и детально анализировать работу интерфейсов; модель выпускается производителем ПрофКИП, что упрощает подбор аксессуаров и сервисного сопровождения.

В типичной процедуре подготовки к измерениям сначала подключают щупы и определяют используемые входы для аналоговой и цифровой части, после чего настраивают режим захвата и параметры триггера для фиксации требуемых переходов. Затем выполняют измерения по амплитуде и времени и анализируют результаты средствами прибора, при необходимости экспортируя данные в системы обработки или архивирования, что удобно в рамках взаимодействия с оборудованием из раздела осциллографы.

При эксплуатации следует учитывать наличие встроенных средств калибровки и интерфейсных возможностей для передачи данных, которые облегчают поддержание метрологических характеристик и интеграцию прибора в лабораторную сеть; на практике нейтральные механизмы самоконтроля и стандартные последовательные интерфейсы повышают удобство обслуживания и обмена измерениями.

Модель: ПрофКИП С8-3101

Функциональные опции

• Объединение аналоговых входов с цифровыми каналами для синхронного снятия сигналов, что упрощает поиск причинно-следственных связей.
• Набор режимов триггирования для надёжной фиксации переходов и состояний шины; при этом возможно выделять отдельные события по фронту, по уровню или с помощью логических масок.
• Инструменты автоматизированных измерений временных интервалов, уровней и задержек, что уменьшает объём ручной обработки данных.
• Средства визуализации и масштабирования форм сигналов, позволяющие быстро переключаться от общего вида к детализированному анализу.
• Возможность сохранения и экспорта данных для дальнейшего анализа или документирования результатов в сторонних приложениях.

Сферы использования

• На практике применяется в лабораториях разработки электроники для отладки цифровых и смешанных устройств.
• В работе сервисных центров используется при диагностике и восстановлении плат и модулей.
• При эксплуатации в производстве служит для контроля работоспособности узлов и проверки протоколов обмена.
• В учебных заведениях используется как инструмент для демонстрации принципов формирования и анализа сигналов.

Краткое описание прибора

ПрофКИП С8-3101 представляет собой цифровой двухканальный осциллограф смешанных сигналов, объединяющий функции цифрового запоминающего осциллографа и 16-канального логического анализатора; при этом устройство обеспечивает наблюдение аналоговых сигналов до 100 МГц с частотой дискретизации в реальном времени 1 Гвыб /с и регистрацию цифровых линий с тактовой частотой до 100 МГц.

В различных инженерных задачах прибор применяется для научно-технических исследований, проведения сервисных работ, технической эксплуатации, диагностики и ремонта, а также в учебном процессе для практических занятий; при этом наличие расширенных возможностей сбора и обработки данных облегчает документирование и передачу результатов.

Ключевые технические параметры и особенности

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 100 МГц;
• Экран: 7,8 дюймов, цветной (640 х 800) LCD;
• Максимальная частота дискретизации в реальном времени: 1 ГГц;
• Глубина памяти: 2 М;
• Отдельный АЦП для каждого канала;
• Чувствительность: 2 мВ /дел … 10 В /дел;
• Сохранение во внутреннюю память: 4 осциллограммы (запись /чтение);
• 16-канальный логический анализатор в комплекте с логическим пробником;
• Сбор данных: выборка, пиковый детектор, усреднение;
• Режимы синхронизации: по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов;
• Интерполяция sin X /x, режим растяжки окна (ZOOM);
• Автоматические измерения: 20 параметров;
• Курсорные измерения: ΔU, ΔT;
• Математические функции: сложение, вычитание, деление, умножение, БПФ (FFT);
• Полоса пропускания логического анализатора: 100 МГц;
• Память логического анализатора: 4 М на канал;
• Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности;
• Интерфейс: USB (сохранение данных на внешний USB-носитель);

Технические характеристики ПрофКИП С8-3101:
