АКИП-4122/2 - Осциллограф цифровой запоминающий

Назначение и принцип: АКИП-4122/2 - Осциллограф цифровой запоминающий

Цифровой запоминающий осциллограф АКИП-4122/2 предназначен для снятия и анализа временных характеристик электрических сигналов; при этом прибор выполняет захват формы волны и её сохранение для последующего просмотра и измерений.

В работе оборудование производителя АКИП применяют для исследования переходных процессов и оценки периодических форм сигналов, что позволяет сравнивать результаты с типовыми решениями из раздела осциллографы.

Функциональные опции

• захват и запоминание формы сигнала для покадрового анализа;
• триггерные режимы для выделения событий и синхронизации захвата;
• встроенные измерительные алгоритмы для определения амплитуды, времени и частоты;
• масштабирование и смещение осей для детального просмотра участка сигнала;
• возможность визуализации переходных процессов и оценки искажений сигнала.

При эксплуатации необходимо учитывать требования к дискретности измерений и порядок проведения калибровки; на практике для передачи данных между приборами нередко используют интерфейсы, например RS-232C, тем самым обеспечивая совместимость с внешними устройствами.

Сферы использования

На практике осциллограф АКИП-4122/2 используют при наладке и отладке печатных плат, при этом прибор применяется для контроля формы сигналов и проверки корректности работы отдельных узлов и трактов.

В работе его также задействуют в сервисном обслуживании радиотехники и при проведении лабораторных измерений. В таких задачах осциллограф помогает оперативно выявлять аномалии и оценивать временные характеристики сигналов.

Описание цифрового осциллографа АКИП-4122/2

Серия осциллографов АКИП-4122 предназначена для измерений амплитудных и временных параметров как одиночных, так и периодических сигналов в диапазоне частот 0...300 МГц; устройство обеспечивает визуальное наблюдение формы входного сигнала и детальную аналитическую обработку его параметров.

Принцип работы основан на аналого-цифровом преобразовании входного напряжения с последующей цифровой обработкой мгновенных значений сигнала. Управление процессами регистрации и анализа выполняет встроенный микропроцессор, а вывод результатов происходит на встроенный экран и, при необходимости, на связанный внешний компьютер с помощью специального программного обеспечения.

Для устойчивого вывода формы сигнала в приборах серии предусмотрены режимы синхронизации различных типов: одиночный и попеременный. В одиночном режиме запуск производится по выбранному источнику; при выборе попеременного запуска источниками выступают оба вертикальных канала, что позволяет поочерёдно фиксировать их сигналы.

Осциллографы серии АКИП-4122 реализуют 5 математических функций, включая БПФ, и поддерживают до 20 автоматических измерений параметров сигнала в амплитудной и частотно-временной областях. Автоматические измерения можно отобразить в виде сводной таблицы всех 20 параметров в центре экрана. Кроме того, возможно выводить до 8 измерений, выбранных пользователем, в нижней части дисплея, что облегчает оперативный контроль ключевых характеристик.

В семействах этих приборов реализована функция автоподстройки по уровню и частоте при динамическом изменении параметров сигнала; эта опция ускоряет настройку отображения и исключает необходимость ручного подбора параметров при проверке множества контрольных точек с различными значениями напряжения и частоты.

При калибровке и верификации результатов стоит учитывать допустимые шаги дискретизации и требования к методике поверки. На практике возможна интеграция с внешними системами через стандартные интерфейсы и программные пакеты, что упрощает передачу данных и автоматизацию измерительного процесса.

Отличительные особенности:

• Автоматический поиск сигнала, автоматическую установку коэффициента развертки.
• Возможность записи во внутреннюю и внешнюю память и вызова установок положения органов управления осциллографа (профилей) при исследовании и измерении формы входного сигнала.
• Возможность записи во внутреннюю память и вызова 15 форм сигнала отображаемых на дисплее.
• Возможность записи на внешний USB носитель данных, полученных в процессе сбора информации в формате Bin и открываемый в ПО.

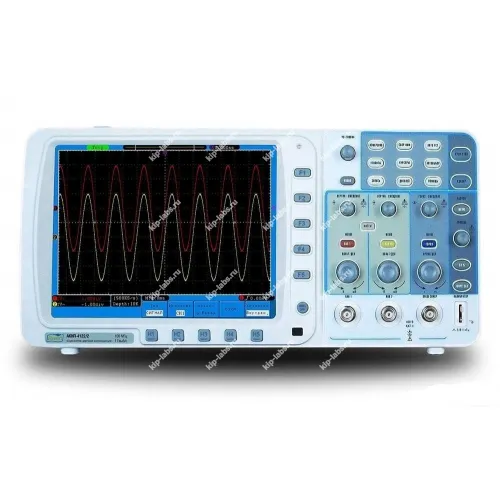

Внешний вид и основные элементы передней панели АКИП-4122/2

Элементы передней панели:

1. Кнопка вкл/выкл питания.

2. Экран осциллографа

3. Индикатор питания: с/д индикатор отображается зеленым цветом – при включении питания (подсоединении к ~ сети) или питании от полностью заряженной аккумуляторной батареи. Индикатор отображается оранжевым цветом – в случае подзарядки батареи от сети переменного напряжения при помощи встроенного зарядного устр-ва.

4. Область органов управления (кнопки, регуляторы, а также функциональные кнопки H1…H5, F1…F5).

5. Выход сигнала калибратора (5 В/ 1 кГц/ меандр): для компенсации пробников

6. Вход внешней синхронизации (EXT)

7. Входы КАН1/ КАН2 цифрового осциллографа (BNC)

8. Кнопка «МЕНЮ ВЫКЛ/Menu Off» (выключает/ включает меню на экране осциллографа).

Внешний вид и основные элементы боковых панелей АКИП-4122/2

Элементы левой боковой панели:

1. Выключатель сетевого питания: “―” положение Вкл.; “○” – соотв. положению Выкл.

2. Гнездо для подключения сетевого кабеля питания.


Элементы правой боковой панели:

1. USB: Разъем USB для подключения внешних flash устройств USB-2.0 (максимальная емкость 8 ГБ) и записи во внешнюю память (совместимость USB 1.1/2.0).

2. USB: Разъем USB для дистанционного управления от внешнего ПК при помощи ПО (передачи данных, совместимость USB 1.1/2.0).

3. COM/ VGA: Разъем COM последовательного порта (RS232) для дистанционного управления при помощи внешнего ПК. Выход VGA для подачи сигнала осциллографа на внешний монитор или видеопроектор, устанавливается только на моделях с индексом “V”, вместо интерфейса RS-232. Одновременная установка COM и VGA невозможна.

4. LAN: Разъем LAN для подключения к ПК по локальной сети (порт Ethernet).

Внешний вид и основные элементы задней панели АКИП-4122/2

Элементы задней панели:

1. Выход сигнала внешней синхронизации или выдачи исполнительного сигнала (режим Годен/ негоден)

2. Ручка для переноски

3. Вентиляционные отверстия и решетка

4. Регулируемые упоры основания (для регулировки угла наклона)

5. Клемма заземления
