- Производитель: АКИП
- Код товара: 12989
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
276 770₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3423/2
Назначение и принцип: АКИП-3423/2 - Генератор сигналов
Устройство АКИП-3423/2 от АКИП применяется для получения синусоидальных, прямоугольных и произвольных форм сигналов при проверке и наладке радиоэлектронной техники, при этом параметры могут задаваться вручную или через внешние цифровые команды.
На практике прибор генерирует опорные сигналы с регулируемой частотой и амплитудой для контроля усилителей, приемных трактов и полос пропускания. Он нередко используется совместно с измерительной аппаратурой, включая осциллографы, для исследования формы и спектрального состава выходного сигнала.
При калибровке дискретность установки параметров и наличие интерфейсов управления, таких как RS-232C, упрощают интеграцию прибора в автоматизированные стенды, что позволяет оптимизировать процедуры серийного контроля. При эксплуатации полезно учитывать дискретность и возможности интерфейсов при построении алгоритмов тестирования.
Функциональные опции
- Формирование синусоидальных, прямоугольных и произвольных сигналов.
- Регулируемая частота и амплитуда с цифровыми органами управления.
- Возможность модуляции и задания скважности/фазы для тестирования трактов.
- Внешняя синхронизация и опорные выходы для каскадного использования.
- Интерфейсы управления для дистанционного контроля и автоматизации.
- Память предустановок для быстрой смены рабочих режимов.
Сферы использования
- Лабораторные испытания электронных узлов и модулей.
- Производственные стенды для функционального контроля и приемо-сдаточных испытаний.
- Ремонтные и сервисные центры для проверки приемников и усилителей.
- Учебные лаборатории при изучении основ радиотехники и сигналов.
- Научно-исследовательские задачи по верификации схем и фильтров.

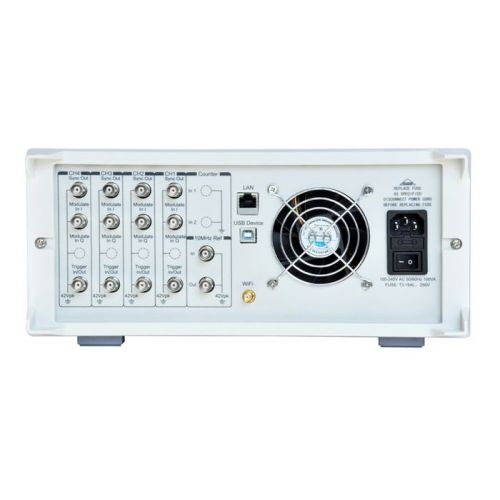

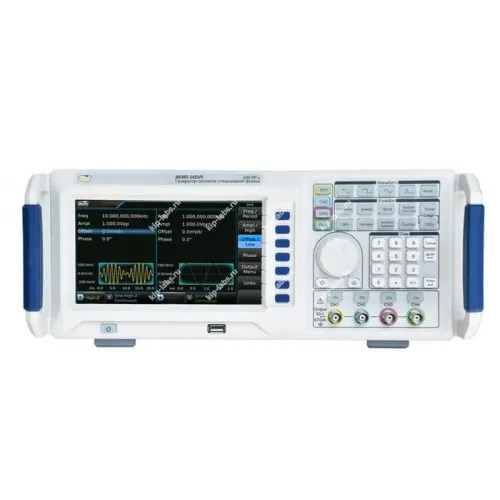

Описание генератора сигналов специальной формы АКИП-3423/2
Генератор АКИП-3423/2 выдает стандартные волновые формы - синусоидальную, прямоугольную, треугольную, импульс и пилу. Кроме того, реализована генерация специальных форм в количестве 165 видов, а также предусмотрен встроенный опорный генератор.
Отличительные особенности:
- Диапазон частот: 1 мкГц … 300 МГц;
- Использование прямого цифрового синтеза (DDS);
- Длина памяти для формирования СПФ: 32 МБ;
- Встроенные сигналы специальной формы - 165 видов;
- Режим сложения каналов;
- Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- 13 видов модуляции, включая: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, СУМ (наложение сигналов) и др.;
- Формирование псевдослучайной последовательности и последовательности сигналов;
- Формирование выходного сигнала путем задания гармоник (50 максимально);
- Графический, сенсорный, ЖК-дисплей с диагональю 17,78 см;
- Интерфейсы USBб, LAN, WiFi.
Технические характеристики генератора АКИП-3423/2
| Параметр | Значения |
|---|---|
| Выходные параметры | |
| Количество каналов | 2 |
| Частотный диапазон | 1 мкГц … 300 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | плюс-минус 1х10-6 |
| Выходной уровень | Частота меньше/равно 40 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом) Частота меньше/равно 100 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом) Частота меньше/равно 200 МГц: 1 мВпик-пик … 2 Впик-пик (50 Ом) Частота меньше/равно 300 МГц: 1 мВпик-пик … 1,5 Впик-пик (50 Ом) Частота более 300 МГц: 1 мВпик-пик … 1 Впик-пик (50 Ом) |
| Разрешение | от 1 мВпп или 3 разряда |
| Погрешность установки уровня | плюс-минус (1% от уст. + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВпп |
| Постоянное смещение | плюс-минус 5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность плюс-минус (1% от уст. + 2 мВ + 0,5% от амплитуды) |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Уровень гармоник относительно уровня основной частоты | меньше/равно -65 дБн в диапазоне до 40 МГц меньше/равно -60 дБн в диапазоне до 80 МГц меньше/равно -55 дБн в диапазоне до 120 МГц меньше/равно -50 дБн в диапазоне до 150 МГц меньше/равно -45 дБн в диапазоне до 200 МГц меньше/равно -40 дБн в диапазоне до 250 МГц меньше/равно -45 дБн в диапазоне до 300 МГц меньше/равно -50 дБн в диапазоне свыше 300 МГц |
| Суммарные гармонические искажения | меньше/равно 0,2% (20 Гц - 20 кГц，20 Впик-пик) |
| Фазовый шум | меньше/равно -140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц) |
| Прямоугольник | |
| Время нарастания | меньше/равно 2,5 нс (1 Впик-пик) |
| Коэффициент заполнения | 0,01 % … 99,99 % |
| Выброс | меньше/равно 5 % |
| Импульс | |
| Время нарастания | 2,5 нс … 1,2 с (1 Впик-пик) |
| Коэффициент заполнения | 0,01 % … 99,99 % |
| Длительность импульса | 4 нс … 1000000 с |
| Выброс | меньше/равно 5 % |
| Двойной импульс | |
| Время нарастания | меньше/равно 2,5 нс (1 Впик-пик) |
| Длительность импульса | 5 нс … 20 с (независимая установка для первого и второго импульса) |
| Временной интервал | 5 нс … 20 с |
| Выброс | меньше/равно 5 % |
| Треугольник | |
| Асимметричность | 0% … 100% |
| Произвольная форма | |
| Частота дискретизации | 200 МГц максимум |
| Длина памяти | Шаг 1 точка: 2 … 16 кБ Шаг 4 точки: 16 кБ … 32 МБ |
| Разрешение ЦАП | 14 бит |
| Модуляция | |
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK) |
| Частота модуляции | 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ) |
| Частота манипуляции | 1 мкГц … максимальная частота гармонического сигнала |
| Глубина АМ | 0% … 120% |
| Девиация фазы ФМ | 0°…360° |
| Девиация ШИМ | 0% … 99% |
| Амплитуда СУМ | 0% … 100% |
| Источник модуляции | Внутренний, внешний |
| Свипирование (ГКЧ) | |
| Режимы свипирования | Линейное или логарифмическое |
| Диапазон частот | 1 мкГц … максимальная частота гармонического сигнала |
| Время качания | 1 мс … 500 с |
| Время задерж./ возвр./ интерв. | 0 … 500 с |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. |
| Число импульсов в пакете | 1 … 1x108 |
| Период повторения | 1 мкс … 500 с |
| Фаза старт/стоп | 0° … 360° |
| Режим управления | Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск |
| Частотная последовательность | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. |
| Диапазон частот | 1 мкГц … максимальная частота гармонического сигнала |
| Тип последовательности | Пользовательская, псевдослучайная |
| Длина последовательности | 2 … 1024 |
| Частота дискретизации | 50 МГц максимум |
| Источник | Внутренний, внешний, ручной однократный запуск |
| Последовательность сигналов | |
| Частота дискретизации | 200 МГц максимум |
| Длина памяти | Шаг 4 точки: 12 … 16 кБ |
| Число повторений | 1 … 1024 |
| Длина последовательности | 2 … 1024 |
| Источник | Внутренний, внешний, ручной однократный запуск |
| Режим сложения | |
| По частоте | Отношение частот / разность частот |
| По амплитуде | Разность амплитуд/ разность смещений |
| Объединение формы | Объединяемые амплитуды: 0% .... 100% |
| Параметры дополнительных входов/выходов | |
| Вход внешнего опорного сигнала | 10 МГц плюс-минус 50 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм |
| Выход опорного сигнала | 10 МГц,; уровень: 0 дБм; 50 Ом |
| Синхровыход (SYNC) | Уровень: TTL, прямоугольная форма, время нарастания: меньше/равно 20 нс; сопротивление: 50 Ом |
| Вход/ Выход синхронизации | Входной/ выходной уровень: TTL; вх./вых. сопротивление: 1 кОм |
| Вход внешней модуляции/ синхронизации | Уровень: модуляция плюс-минус 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм |
| Общие характеристики | |
| ЖК-дисплей | Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек |
| Память | 8 ячеек (пользовательские СПФ), 1 ячейка (гармоника) |
| Напряжение питания | 100 … 240 В (плюс-минус 22 В), 45 … 65 Гц |
| Потребляемая мощность | 70 ВА |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, LAN, WiFi |
| Габаритные размеры | 363 х 154 х 327 мм |
| Масса | 7 кг |
Комплектация АКИП-3423/2
| Наименование | Количество |
|---|---|
| Генератор сигналов АКИП-3423/2 | 1 |
| Сетевой шнур | 1 |
| Соединительный кабель BNC-BN | 1 |
| Антенна WiFi | 1 |
| Руководство по эксплуатации | 1 |
| CD-диск с ПО | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
